Генератор кода 2 из 5
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

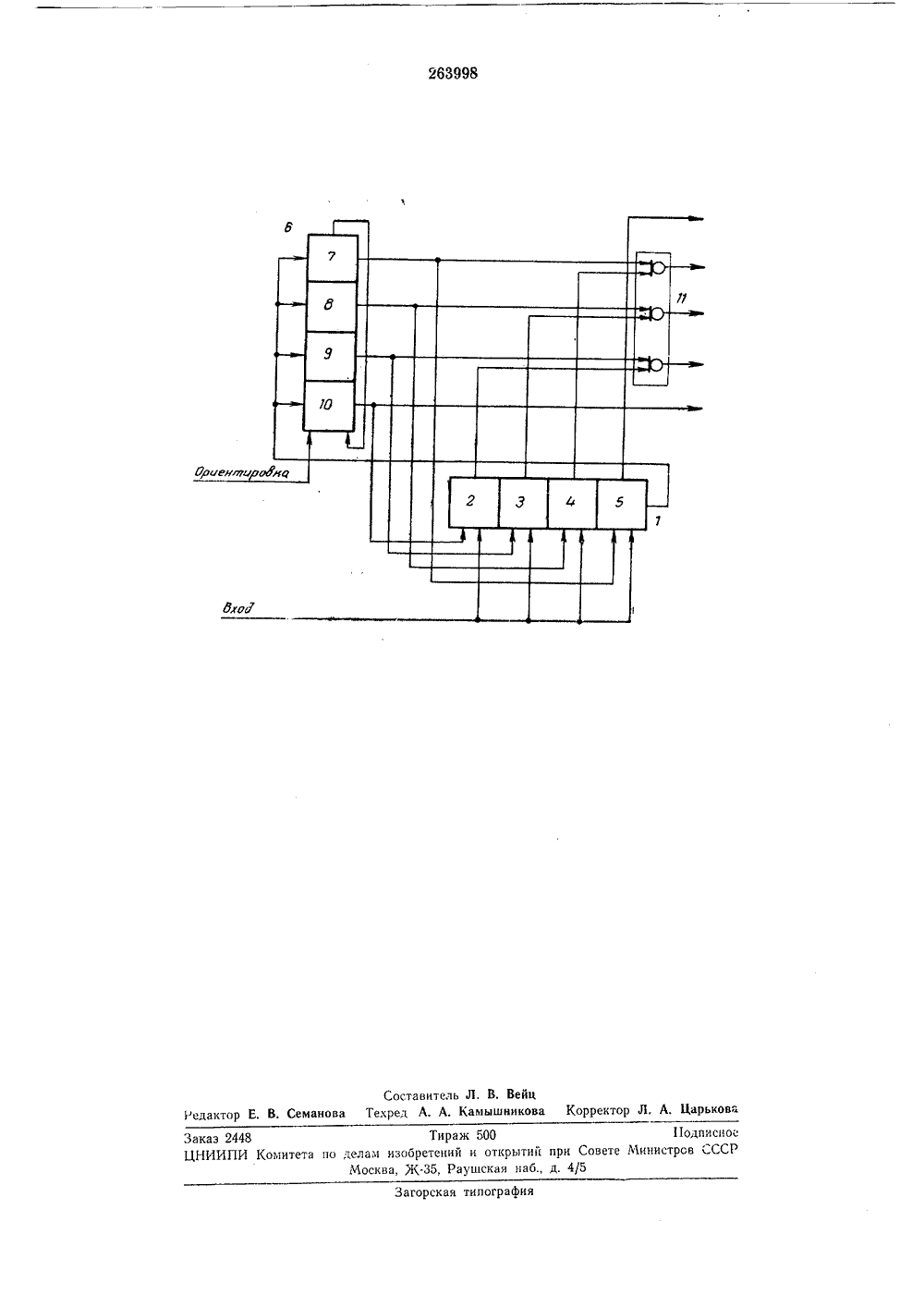

ТЭНТНО-тох, ччс."(; бм,бли ото и а 1 Цт. 263998 ОП ИСАНИЕИ ЗОБРЕТЕ Н ИЯК АВТОРСКОМУ СВИДЕ 7 ЕЛЬС 1 ВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства-Кл, 42 птз, 702 Заявлено 02.1 Х.1968 ( 1267845/18-24)с присоединением заявки-Приоритет -Опубликовано 10.11.1970. Бюллетень8Дата опубликования описания 4.И.1970 Комитет по делам изобретений и открытий пои Совете Министрое СССР,ЧПК 6 061УДК 681.325.53(088 8) А, И, Левин Авторизобретения Донецкий научно-исследовательский и проектно-конструкторский институт по автоматизации горных машинЗаявитель ГЕНЕРАТОР КОДА 2 ИЗ 5 Предмет изобретения Предлагаемое устройство относится к области автоматики н предназначено для индикации или вывода данных нз устройств управления,Известен генератор кода 2 из 5, содержащий два регистра сдвига на пять и две ячейки, четыре собирательные схемы, две трехвходовые схемы ссИ и три двовичные ячейки.Предложенный генератор кода 2 из 5 отличается тем, что выходы ячеек двух четырехразрядных регистров соединены в шифраторев выходные цепи, тактовая шина кольцевогорегистра подключена к выходу последнейячейки некольцевого регистра, а выходы ячеек кольцевого регистра также соединены с соответствующими входами ячеек некольцевогорегистра.Это позволяет упростить устройство, сократить энергопотребление и получить последовательность кодовых комбинаций в соответствии с их весовыми функциями.На чертеже изображена схема описываемого устройства.Устройство содержит регистр 1 с четырьмяячейками 2 - 5, кольцевой регистр б с ячейками 7 - 10, а также шифратор 11 из трех элементов ИЛИ,Устройство работает следующим образом,Генератор устанавливается в рабочее состояние подачей сигнала ориентнровка: включается ячейка 7, которая затем включает ячейку 2, получают первую кодовую комбинацию 11000. Дальнейшие импульсы по входу осуществляют обычный сдвиг на одну ячейку 5 в регистре 1, т. е. получают комбинации10100, 10010, 10001. Следующий импульс с помощью ячейки 5 продвигает регистр б на один разряд: включается ячейка 8, от которой включается ячейка 3, при этом ячейка 2 отключается. Получают комбпнацшо - 01100.Дальнейшая работа генератора аналогична,15Генератор кода 2 из 5, содержащий линейные некольцевой и кольцевой регистры сдвига и выходной шифратор из элементов ссИЛИ, причем оба регистра сдвига содержат ячейки в количестве на единицу меньшем числа раз рядов кода, отличающийся тем, что, с целью упрощения устройства, сокращения энергопотребления и получения последовательности кодовых комбинаций в соответствии с их весо вымн функциями, выходы ячеек регистровсоединены в шифраторе в выходные цепи, тактовая шина кольцевого регистра подключена к выходу последней ячейки некольцевого регистра, а выходы ячеек кольцевого регистра ЗО также соединены с соответствующими входами ячеек некольцевого регистра.Составитель Л, В. Вейц Редактор Е, В. Семанова Техред А. А. Камышиикова Корректор Л, А, Царькова Заказ 2448 Тираж 500 11 одп и си о ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д, 4/5Загорская типография
СмотретьЗаявка
1267845
Донецкий научно исследовательский, проектно конструкторский институт автоматизации горных машин, А. И. Левин
МПК / Метки
МПК: H03M 5/00
Опубликовано: 01.01.1970
Код ссылки
<a href="https://patents.su/2-263998-generator-koda-2-iz-5.html" target="_blank" rel="follow" title="База патентов СССР">Генератор кода 2 из 5</a>
Генератор кодов
Номер патента: 794626
Опубликовано: 07.01.1981
Авторы: Любомудров, Попов
МПК: G06F 1/02
