Устройство для испытания образцов текстильных материалов на пространственнуюрелаксацию

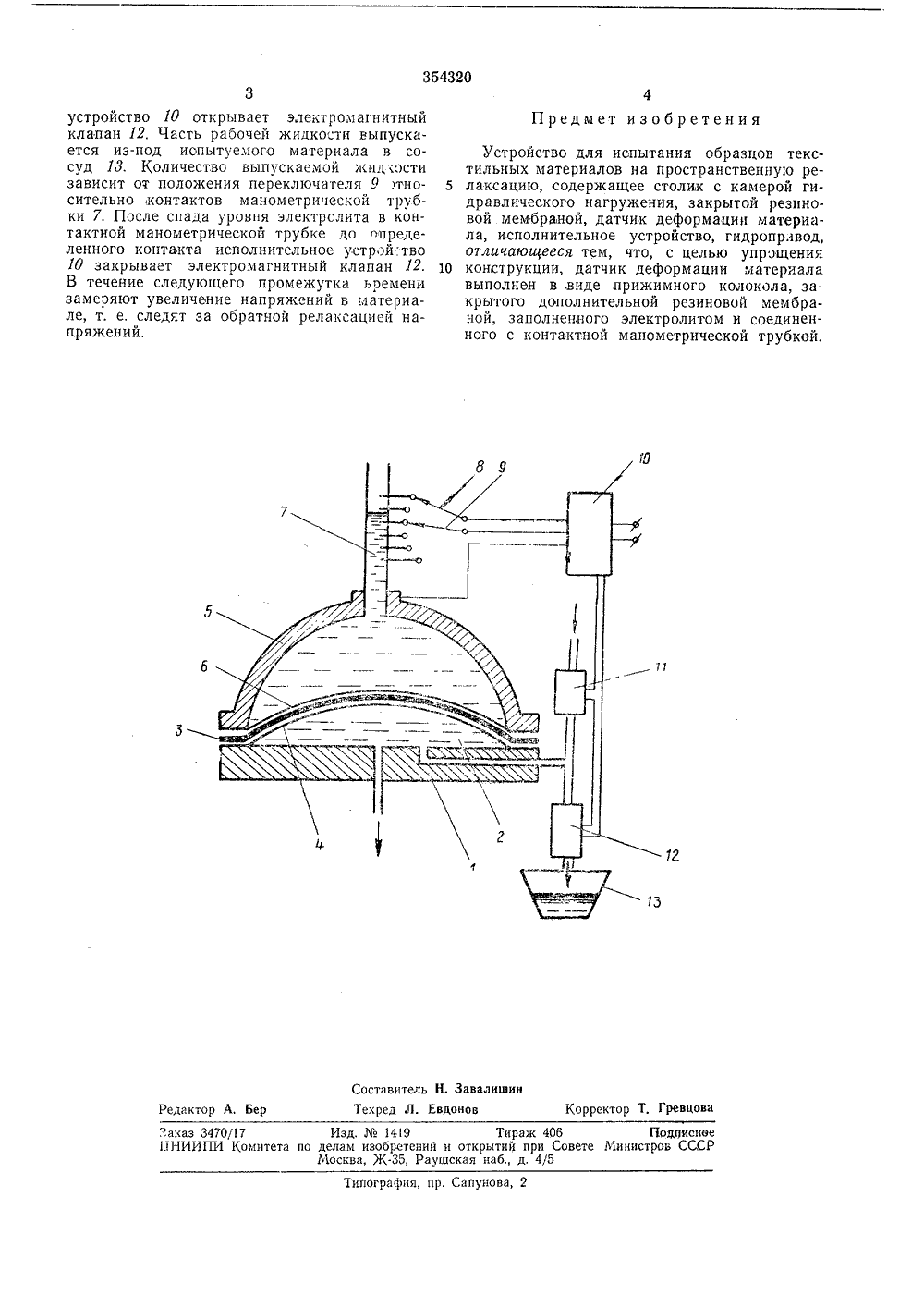

Союз Саоетских Социалистических РеспубликЗависимое от авт. свидетельства-Заявлено 31.Ч 1.1970 ( 1471579/28-12 Кл. 60 исоединением заявки-Приоритет Комитет ло дела аобретений и открьДата опубликования описания 19.Х.19 Авторыизобретения. М. Гутаускас, А. В. Петраускас и Р. В. Баркаускас Каунасский политехнический институтявитель УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ ОБРАЗЦОВ ЕКСТИЛЬНЫХ МАТЕРИАЛОВ НА ПРОСТРАНСТВЕНН РЕЛАКСАЦИ 1 Огидравыгой релокол 5, мембраИзобретение относится к технике испытания материалов, например, текстильных, нарелаксацию.Известны, приборы для испытания образцовтекстильных материалов на многократ ое 5пространственное растяжение, содержащиекамеру пневмо- или гидронагружения, закрытую резиновой мембраной, прижимное кольцоили колокол, датчики деформации образца,иневмо- или гидропривод и исполнительное 10устройство.В известных устройствах функции предварительного распрямления и зажатия образцаизмерения и ограничения деформации выполняются разными узлами, что существенно 15усложняет конструкцию устройства,В предложенном устройстве для упрощенияконструкции применен закрытый упругой мембраной прижимной колокол, заполненный постоянным количеством электролита и соедипенный с контактной монометрической трубкой, которая при,помощи исполнительногоустройства связана с гидроприводом, управляющим процессом нагружения - разгружения материала, 25,На чертеже изображено предлагаемое устройство, общий вид.Оно содержит столик 1 с,камерой 2лического нагружения образца 3, закрзиновой мембраной 4, прижимной ко 30закрытый дополнительной резиновой ной 6, заполненный электролитом и соединенный с контактной манометрпческой трубкой 7, Контактная манометрическая трубка через переключатели 8 и 9 электрически связана с исполнительным устройством 10, которе связано с гидроприводом, состоящим из электромагнитных клапанов 11 и 12 и сосуда 18 для жидкости.Описываемое устройство работает следующим образом,Испытуемый образец 8 укладывают на рези. новую мембрану 4 камеры гидронагржепия 2 и прижимают колокол 5. Подачей рабочей жидкости через электромагнитный клапан 11 растягивают образец до определенной деформации, определяемой по количеству (объему) выдавливаемого из кололока 5 электролита в контактную манометрическую трубку 7. После достижения электролитом в трубке определенного уровня замыкается контакт пере 1 слючагеля 8. При этом исполнительное устройство 10 закрывает электромагнитный клапан 11 и таким образом прекращает подачу раб. чей жидкости в камеру 2 гидронагружения, После такого растяжения образца в течение определенного времени датчиком давления регистрируют изменение давления рабочей жидкости под образцом, т. е. следят за релаксацией напряжений в испытуемом материале.В случае испытания материалов на обратную релаксацию напряжений исполнительное354320 12 оставитель Н. Завалишинекред Л. Евдонов Корректор Т, Гревцова А, Бер Редак Изд, Ма 1419 Тираж 406 Пордиснее елам изобретений и открытий при Совете Министров СССР 1 осква, Ж, Раушская наб., д. 4/5.";аказ 3470/171 НИИПИ Комитета п Типография, пр, Сапунова,устройство 10 открывает элекгромагнитный клапан 12, Часть рабочей жидкости выпускается из-под испытуемого материала в сосуд 13. Количество выпускаемой жидкости зависит от положения переключателя 9 зтносительно контактов манометрической трубки 7. После спада уровня электролита в контактной манометрической трубке до определенного контакта исполнительное устройство 10 закрывает электромагнитный клапан 12, В течение следующего промежутка ьремени замеряют увеличение напряжений в материале, т. е, следят за обратной релаксацией напряжений,Предмет изобретения Устройство для испытания образцов текстильных материалов на пространственную ре лаксацию, содержащее столик с камерой гидравлического нагружения, закрытой резиновой мембраной, датчик деформации материала, исполнительное устройство, гидропривод, отличающееся тем, что, с целью упрощения 10 конструкции, датчик деформации материалавыполнен в,виде прижимного колокола, закрытого дополнительной резиновой мембраной, заполненного электролитом и соединенного с контактной манометрической трубкой.
