Установка для испытания уплотнений
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

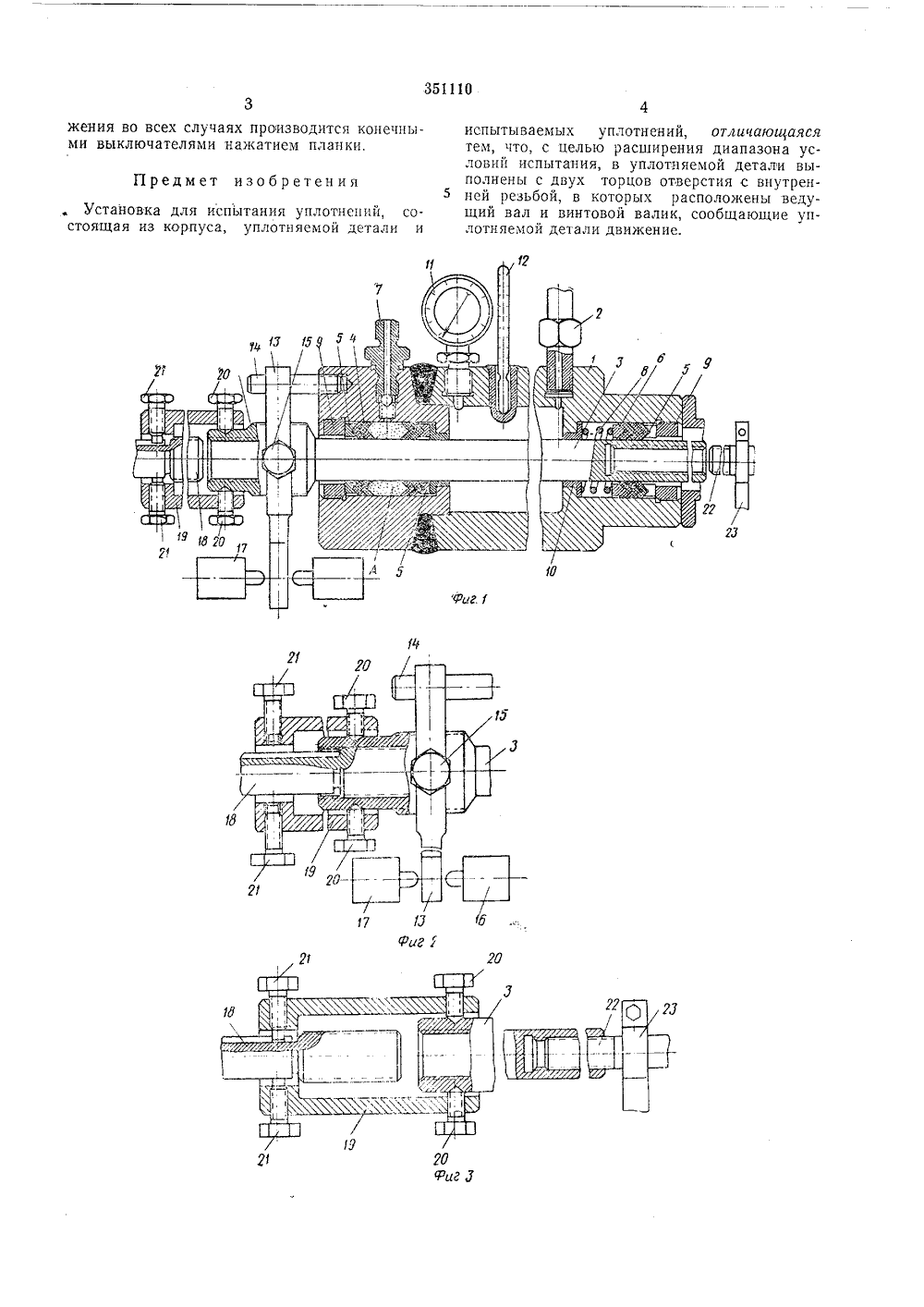

ЗИНО ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСова Советских Социалистических РеспубликЗависимое от авт. свидетельствЗаявлено 29.Х.1969 (Же 137993с присоединением заявки МеПриоритетОпубликовано 13.1 Х.1972, БюлДата опубликования описания С 01 пт 3,ОО Г 161 15/50/25-8) Комитет пс делам изобретений н открыти прн Совета уКинистров СССРДК 620,165.29(088,8) ень Кс Х.1972 Авторыизобретени Т, К. Велиев и В, А, Расул Заявитель ПЛ ЛЯ ИСПЫТА И УСТАН Известны установки для испытания уплотнений, состоящие из корпуса, уплотняемой детали и испытываемых уплотнений, Однако они имитируют только один вид движения уплотняемого вала.Предлагаемая установка отличается тем, что в уплотняемой детали с двух торцов выполнены отверстия с внутренней резьбой, в которых размещены ведущий вал и винтовой валик. Это расширяет область испытания уплотнений, работающих при различных условиях.На фиг. 1 изображена предлагаемая установка при вращении уплотняемой детали; на фиг, 2 - установка при поступательном движении уплотняемой детали; на фиг. 3 - установка при имитации уплотняемой детали поступательного движения с одновременным вращением.Установка состоит из корпуса 1, штуцера 2 для подачи рабочей среды, уплотняемого вала д и двух уплотнительных узлов с манжетами 4 и втулками 5 л б. Через клапан 7 полость А заполняется специальной пастой, распор других манжет создается пружиной 8. Уплотнения фиксируются грундбуксами 9. Опорами вала 3 служат подшипники 10 скольжения. В установке имеются манометр 11 и термометр 12. Планка-переключатель 13, установленная на резьбе вала, удерживается от поворота пальцем 14 и при необходимости фиксируется винтом 1 б. Конечные выключатели служат для реверсирования ведущего вала 18,связанного с приводом. Втулка 19 с винтами 20 и 21 служит для передачи вращения от вала 18 к уплотняемому валу 3. Винтовой валик 22 для поступательного движения валу 3 неподвижно крепится при помощи хомута 23. 10 В случае испытания вращающегося уплотняемого вала (см, фиг. 1) втулка 19 фиксируется на валу 18 винтами 21. Планка движется по резьбе вала 3 поступательно до упора в штырь конечных выключателей 1 б и 17, осу ществляющих реверс. В случае испытания привозвратно-поступательном движении вала 3 ведущий вал 18, вворачиваясь во внутреннюю резьбу вала 3, сообщает ему поступательное движение. При этом винты 21 выводятся из 20 зацепления с валом 18, а планка фиксируетсявинтом 15 на валу 3, препятствуя его повороту. В случае испытания при одновременно постунательном и вращательном движении вала 3 винты 21 вводятся в зацепление с валом 18, 25 а винтовой валик 22 вворачивается в уплотняемый вал 3, после чего вновь крепится в хомуте. Вращение вала 18 передается валу 3, который, наворачиваясь на валик 22, перемещается вдоль оси. При этом винты 21 сколь зят по шлицевым пазам вала 18. Реверс движения во всех случаях производится конечными выключателями нажатием планки,Предмет изобретенияУстановка для испытания уплотнений, состоящая из корпуса, уплотняемой детали и испытываемых уплотнений, отличающаяся тем, что, с целью расширения диапазона условий испытания, в уплотняемой детали выполнены с двух торцов отверстия с внутрен ней резьбой, в которых расположены ведущий вал и винтовой валик, сообщающие уплотняемой детали движение.
СмотретьЗаявка
1379932
Т. К. Велиев, В. А. Расулов
МПК / Метки
МПК: F16J 15/50, G01M 3/00
Метки: испытания, уплотнений
Опубликовано: 01.01.1972
Код ссылки
