Преобразователь последовательного кода грея в параллельный двоичный код
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

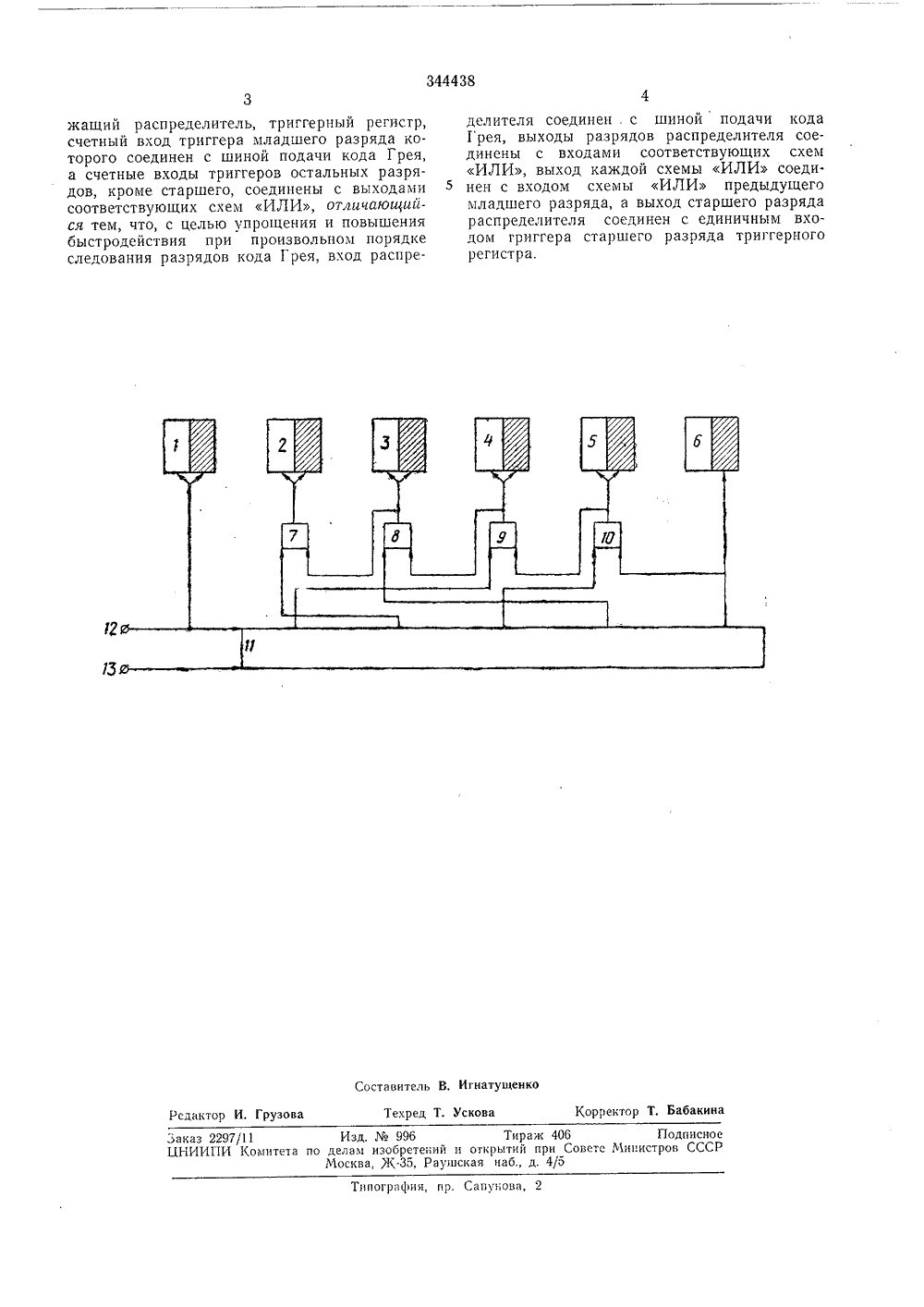

Союз Советонин Социалистичеснив РеопублинЗависимое от авт. свидетельствал. 6 0615/041488493/18 Заявлено 19.Х.197с присоединениемПриоритет заявки .6 Комитет по делам изобретений и отнрцтий при Совете Министров СССР.1972. Бюллетень2 К 681.325,53 (088.8) Дата опубликования описания 25.И 1.1972 мирнов и Ю. Г. Шершуков Авторыизобретения Заявитель ПРЕОБРАЗОВАТЕЛЬ ПОСЛЕДОВАТЕЛЬНОГО КОДА ГРЕЯ В ПАРАЛЛЕЛЬНЫ Г ДВОИЧНЫЙ КОДредмет изобретени Изобретение относится к области автоматики и вычислительной техники и предназначено для преобразования кодов.Известны преобразователи кода Грея в двоичный код, содержащие триггерные регистры, При использовании распределителя в таких устройствах может быть осуществлено преобразование последовательного кода Грея в параллельный двоичный код,Предложенное устройство отличается тем, что вход распределителя соединен с шиной подачи кода Грея, выходы разрядов распределителя - с входами соответствующих схем ИЛИ согласно порядку следования разрядов кода Грея; выход каждой схемы ИЛИ связан с входом схемы ИЛИ предыдущего младшего разряда, а выход старшего разряда распределителя - с единичным входом триггера старшего разряда трнггерпого регистра. Это обеспечивает упрощение устройства и его быстродействие при произвольном порядке следования разрядов кода Грея.На чертеже показана схема устройства при следующем порядке следования разрядов кода Грея: АВь Ав Вь Аа, Вз (где Аь А 2 Аа, В В 2, В, - первый, второй, третий, четвертый, пятый, шестой разряды соответственно).Устройство содержит триггерный регистр на триггерах 1 - б, схемы ИЛИ 7 - 10, распрсдслитсль 11, шину 12 подачи кода Грея ишину 13 тактовых импульсов,Устройство работает следующим образом.Импульсы кода Грея подаются на вход5 триггера 1 н вход распределителя 11. Импульс В, с выхода распределителя 11 посгупаст на вход триггеров 4, 3, 2 через схемыИЛИ 9, 8, 7.Следующий импульс Ав проходит на вход10 триггера 2 через схему ИЛИ 7, а импульсВ чсрсз схемы ИЛИ 10, 9, 8, 7 - на входтриггеров 5, 4, 3, 2.Импульс Аа подается на вход триггеров 3,2 через схемы ИЛИ 8, 7, а последний рас 15 пределенный импульс В, на вход триггера би одновременно через схемы ИЛИ 10, 9, 8,7 на входы триггеров 5, 4, 3, 2, В результатетриггер 1 суммирует по 2 все разряды кодаГрея, триггер 2 - все разряды кода Грея,20 кроме первого, триггер 3 - все разряды кодаГрея, кроме первого и второго и т. д. В итоге,в триггерах 1 - б оказывается записаннымдвоичный код, соответствующий коду Грея,причем в триггере 1 записывается млад 25 ший разряд двоичного кода, в триггере2 - второй разряд двоичного кода и т. д. Г 1 рсобразоватсль последовательного код0 Грея в параллельный двоичный код, содеКорректор Т, Бабакина Редактор И, Грузова Заказ 2297/11 Изд.996 Тираж 406 ПодписноеЕ 1 НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж.35, Рау 1 пская иаб., д. 4/э Типография, пр. Сапунова, 2 жащий распределитель, триггерный регистр, счетный вход триггера младшего разряда которого соединен с шиной подачи кода Грея, а счетные входы триггеров остальных разрядов, кроме старшего, соединены с выходами соответствующих схем ИЛИ, отличающийся тем, что, с целью упрощения и повышения быстродействия при произвольном порядке следования разрядов кода Грея, вход распределителя соединен . с шиной подачи кода Грея, выходы разрядов распределителя соединены с входами соответствующих схем ИЛИ, выход каждой схемы ИЛИ соеди нен с входом схемы ИЛИ предыдущегомладшего разряда, а выход старшего разряда распределителя соединен с единичным входом григгера старшего разряда триггерного регистра,
СмотретьЗаявка
1488493
В. Я. Смирнов, Ю. Г. Шершуков
МПК / Метки
Метки: грея, двоичный, код, кода, параллельный, последовательного
Опубликовано: 01.01.1972
Код ссылки
<a href="https://patents.su/2-344438-preobrazovatel-posledovatelnogo-koda-greya-v-parallelnyjj-dvoichnyjj-kod.html" target="_blank" rel="follow" title="База патентов СССР">Преобразователь последовательного кода грея в параллельный двоичный код</a>
