Номер патента: 337580
Автор: Донец
Текст

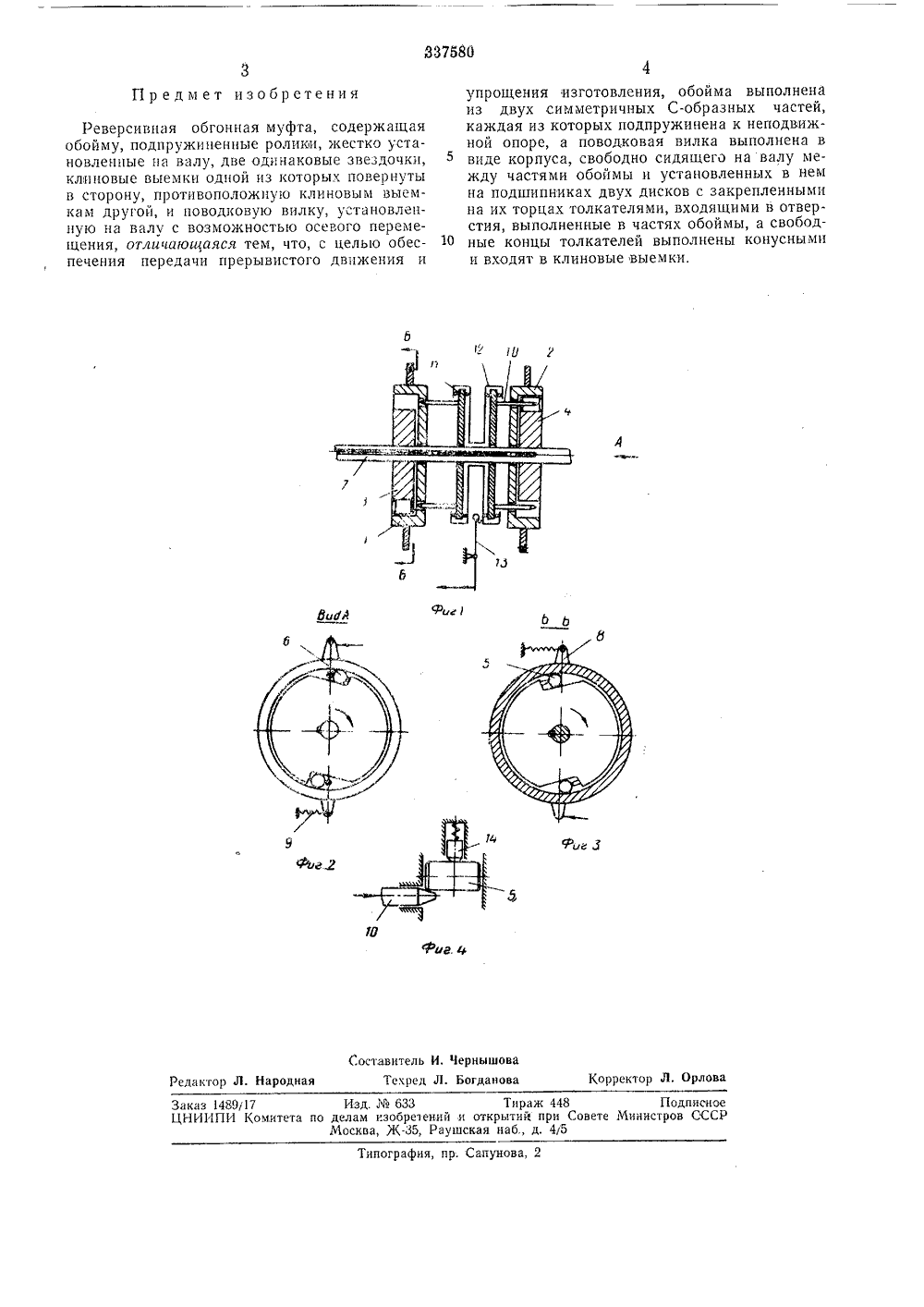

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соеетских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 20.111.1970 1 1414480/25-27) М. 1(л, г 160 41/ с присоединением заявк Приорите митет деламоткрытий обретениири СоветеССС Бюллетень1 Опубликовано Х.1972( 621.825.9(088,8 нистро ания описания 29,Ч.1972 ата опубли вторзобретения. Г. Дон Заявит ВЕРСИВНАЯ ОБГОН фТА биски смонтированы в корпусе 12, который перемещается рычагом 13. Ролики контактируют с подпружиненными штифгамн 14. Концы выталкивателей выполнены конуснымн. Муфта работает следующим образом, При перемещении части 1 обоймы на шаг по часовой стрелке ролики 5 заклиниваются, связывая обойму со звездочкой 3. Прн этом со звездочкой поворачивается ведомый вал 7, а вместе с ним и звездочка 4. Ролики 6 вытолкнуты из зоны заклинивания выталкивателями 10, поэтому часть 2 обоймы остается неподвижной, При снятии нагрузки часть 1 обоймы возвращается под действием пружины 9 в исходное положение,Для из7 необход12 влево,нут ролик6 войдутмещеннивой стрелвая частьней нововой стрелно роликние вращчастей об Изобретение относится к машиностроеншо.Известна реверсивная обгонная муфта, содержащая обойму, подпружиненные ролики, жестко установленные на валу, две одпнаковые звездочки с клиновыми выемками, повер нутыми в противоположные стороны, и поводковую вилку, заклинивающую поочередно ролики той илн другой звездочки.Цель изобретения - обеспечить передачу прерывистого реверсивного движения и упрос тить изготовление муфты.Для этого обойма выполнена из двух симметричных С-образных частей, между которы; ми установлена поводковая вилка, состоящая из двух дисков с закрепленными на них толка телями, сводные концы которых выполнены конусными и поочередно вводятся то в одну, то в другую звездочку, отжимая ролики.На фиг, 1 изображена муфта, разрез; на фиг, 2 - разрез по стрелке А на фиг, 1; на 20 фиг. 3 - разрез по Б - Б на фиг, 1; на фиг, 4 - схема отжима ролика выталкивателем.Муфта состоит из обоймы, выполненной из двух частей 1 и 2, звездочек 3 и 4, между которыми расположены ролики 5 и 6. Звездочки 25 неподвижно установлены на валу 7. На частях обоймы расположены серьгами 8, из которых две связаны с пружинами 9, В отверстиях частей обоймы установлены выталкиватели 10, закрепленные на дисках 11 поводковой вилки, 30 менения направления вращения вала имо рычагом 13 переместить корпус Г 1 ри этом вытялкиватели 10 вытолки 5 из зоны заклинивания, а ролпки в зону заклинивания, т, е. при пере- части 2 обоймы на шаг против часоки ролики 6 заклиниваются, связы 2 обоймы звездочкой 4 и вместе с ачнвяя ведомый вял 7 против часоки. Таким образом, выводя поочереди из зацепления, изменяют направлеения ведомого вала при возвращении оймы в исходное положение,337580 Составитель И. Чер Техред Л. Бо ектор Л. Орлов ва едактор Л. Народна Изд.633 Тираж 448тета по делам нзобре 1 ений и открытий при С Москва, Ж, Раушская наб д. 4 у 5 каз 1489/1НИ 11 ПИ К Подписноеете Министров СССР Типография, пр, Сапунова Предмет изобретения Реверсивная обгонная муфта, содержащая обойму, подпружиненные ролики, жестко установленные на валу, две одинаковые звездочки, клиновые выемки одной из которых повернуты в сторону, противоположную клиновым выемкам другой, и поводковую вилку, установленную на валу с возможностью осевого перемещения, отличающаяся тем, что, с целью обеспечения передачи прерывистого движения и упрощения изготовления, обойма выполнена из двух симметричных С-образных частей, каждая из которых подпружинена к неподвижной опоре, а поводковая вилка выполнена в виде корпуса, свободно сидящего на валу между частями обоймы и установленных в нем на подшипниках двух дисков с закрепленными на их торцах толкателями, входящими в отверстия, выполненные в частях обоймы, а свобод ные концы толкателей выполнены конуснымии входят в клиновые выемки.
