Бобинодержательi
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 335195
Авторы: Веселый, Всесоюзный, Гурай, Кезла.а., Пирогов
Текст

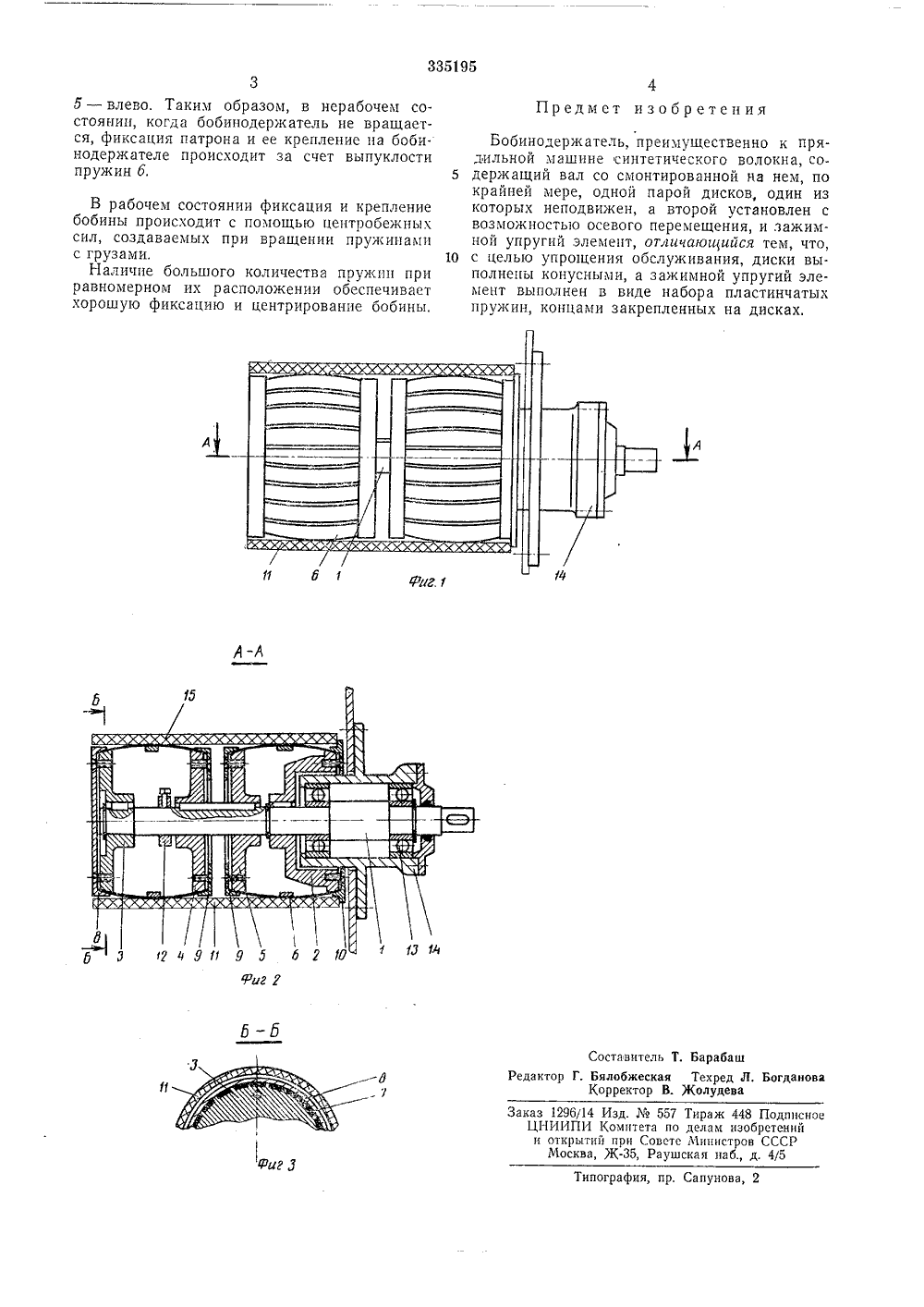

Сова Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено О 7.Х 11.1970 ( 149749928 В 651 т 54/54 с присоединением заявкиПриоритетОпубликовано 11.1 Ч,1972. Бюллетень13Дата опубликования описания 11 Х 1972 Комитет по делам аобретений и открытий при Совете Министров СССРАвторыизобретени В. А. Йирогов, Ю. Ю. ВеселыйТ. Гураиовательский институт машинсинтетических волокон явител ОБИНОДЕРЖАТЕЛЬ Изобретение относится к производству синтетических волокон, точнее к конструкциямустройств для закрепления бобин на прядильной машине,Известен бобинодержатель, содержащий 5смонтированные на валу неподвижный и установленный с возможностью осевого перемещения диски, между которыми помещенупругий элемент для закрепления бобины,сжимаемый подвижным диском посредством 10гайки-штурвала. При достаточной надежностиэтот бобинодержатель требует примененияпатронов с малыми отклонениями в размерахпосадочных поверхностей, продолжительныхзатрат рабочего времени на обслуживание. 15К недостаткам их следует также отнеститрудность одевания патронов с деформированными торцами.Цель изобретения - создание простого в обслуживании бобинодержателя. 20Достигается это тем, что диски выполненыконусными, а зажимной упругий элемент выполнен в виде набора пластинчатых пружин,концами закрепленных на дисках.На фиг, 1 изображен предлагаемый бобинодержатель, общий вид; на фиг. 2 - то же,разрез по А - А на фиг. 1; на фиг. 3 - разрезпо Б - Б на фиг. 2.Бобинодержатель содержит вал 1, на который насажены два неподвижных диска 2, 3 30 средине плен грп два подвижных 4, 5. Диски 2 и 5, 3 и 4 соединены между собой пластинчатымп пружинамп 6, которые размещены в пазах 7 на нарукных конических поверхностях дисков и крепятся в них с помощью шайб 8, 9, 10. Пазы на дисках нарезаны равномерно, чем обеспечивается равномерное расположение пружин, а конические поверхности дисков и шайб обеспечивают им некоторую выпуклость (бочкообразность), необходимую для центрирования и предварительной фиксации патрона 11. кольцо 12 и ступица диска 2 ограничивают осевое перемещение подвижных дисков и тем самым стрелу прогиба пружин. Вал бобиподержателя на подшипниках 13 крепится в стакане 14. Окончательно патрон фиксируется с помощью центробежных сил, возникающих при вращении бобинодержателя. Для усиления центробежного эффекта по каждой пружины может быть закре 3 15, при этом все грузы одинаковы.Бобинодержатель работает следующим образом.Благодаря выпуклости пружин 6 диаметр бобинодсржателя несколько больше внутреннего диаметра патрона 11. При установке патрона 11 стрела прогиба пружин уменьшается, диск 4 перемещается вправо, а диск335195 ж 448 Подписном изобретенийпетров СССРпаб., д. 4/5 Сапунова, 2 ипогра 5 - влево. Таким образом, в нерабочем состоянии, когда бобинодержатель не вращается, фиксация патрона и ее крепление на бобинодержателе происходит за счет выпуклости пружин 6. В рабочем состоянии фиксация и крепление бобины происходит с помощью центробежных сил, создаваемых при вращении пружинамн с грузами,Наличие большого количества пружин при равномерном их расположении обеспечивает хорошую фиксацию и центрирование бобины,Предмст изобретения Бобинодержатель, преимущественно к прядильной машине синтетического волокна, со держащий вал со смонтированной на нем, покрайней мере, одной парой дисков, один из которых неподвижен, а второй установлен с возможностью осевого перемещения, и зажимной упругий элемент, отличающигася тем, что, 10 с целью упрощения обслуживания, диски выполнены конусными, а зажимной упругий элемент выполнен в виде набора ппастинчатых пружин, концами закрепленных на дисках. Составитель Т. Барабаш Редактор Г. Бялобжеская Техред Л, Богдаио Корректор В. Жолудевааказ 1296/14 Изд.557 Тира ЦНИИПИ Комитета по дела и открытий при Совете Мш Москва, Ж, Раушская
СмотретьЗаявка
1497499
В.А. КезлА.А. Трухан, В. А. Пирогов, Ю. Ю. Веселый, А. Т. Гурай, Всесоюзный научно исследовательский институт машин производства синтетических волокон
МПК / Метки
МПК: B65H 54/547
Метки: бобинодержательi
Опубликовано: 01.01.1972
Код ссылки
<a href="https://patents.su/2-335195-bobinoderzhateli.html" target="_blank" rel="follow" title="База патентов СССР">Бобинодержательi</a>
