Хромирования поршневых колец
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

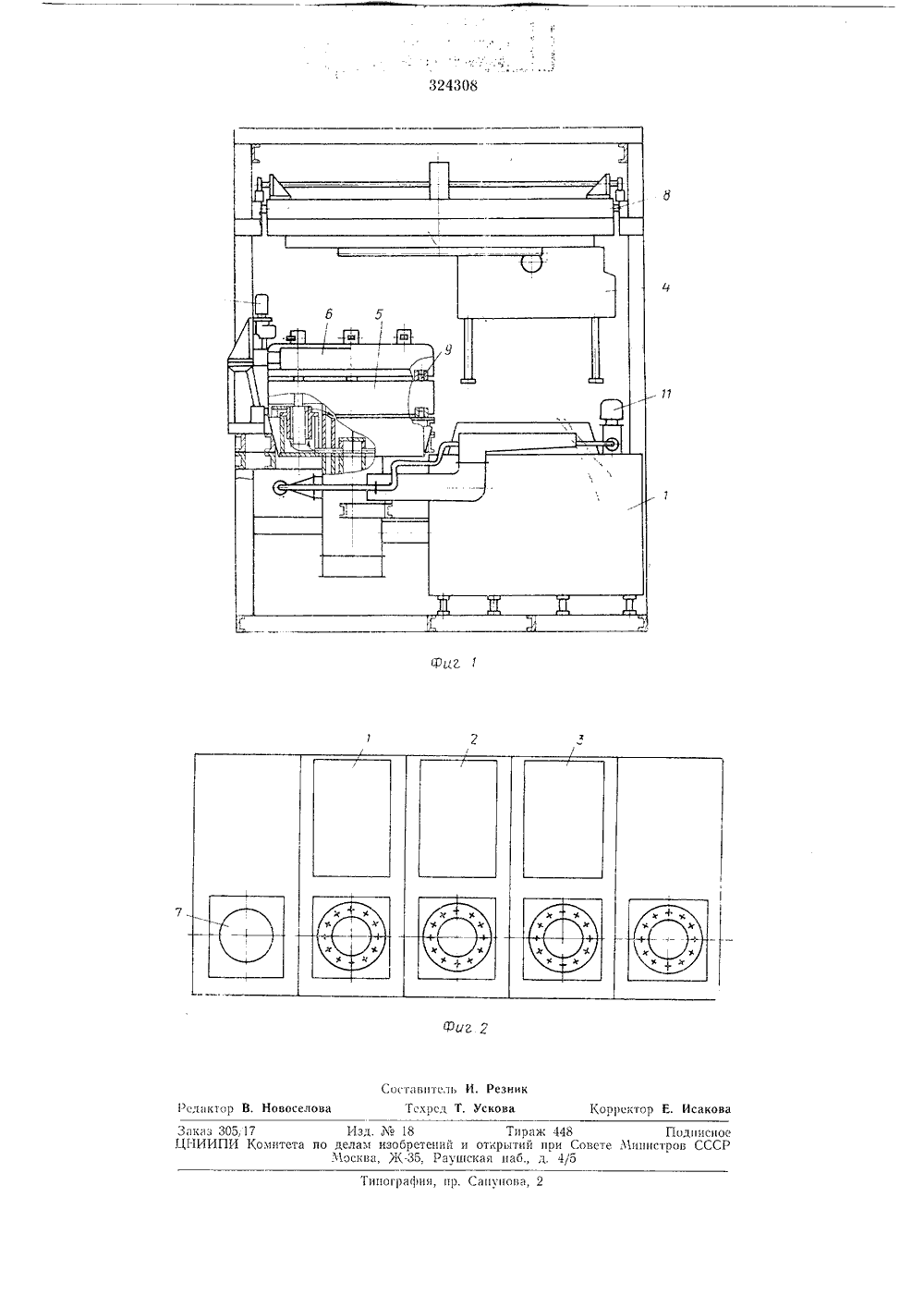

324 СПИ ИЗОБ Н Союз Советских Социалистических РеспубликК АВТОРСКОМ авт. свидетельства М Зависимое Заявлено 12 Х 1.1969 ( 13379 М. Кл, С 23 Ь 5/6 присоединением заявки Приорите омитет по елам зобретений и открытийпри Совете МинистровСССР УД 3, Х 11,197 ь ЪЪ 9 за 1972 1972 21.357.77,002,5(088,8) юллете 1 уоликовац Дата опубли 111 цця Оццсацц 51 21,Авторыцзобретени а, А, В. Воронина, Л. Г, усев, Н. Г, Гречухин, К, Ф. Чугай и С. Н. Чеснок асилева, Привезенцев,а аявите ХРОМИРОВАНИЯ ПОРШНЕВЬ ИНИЯ ЕЦ останавливается над ацодной подвеской 5 и фиксируется ца штырях 9. Каретка автооператора отходит на исходную позццшо, после чего включается привод вращения шпинделей 10 ц одновременно включается насос 11, который прокачивает электролит через межэлсктродное пространство, и начинается процесс хромцровацця. После окончания хромцроьацця включается привод вращения шпинделей и насос. Катодцыс подвески с хромированными кольцами автооператор возвращает ца монтажный стол, где автоматически происходит демонтаж подвесок с помощью механического ключа. Лиц ця для хромцрованця поршневых колец, содержащая ряд ванн, расположенных 0 по ходу тсхнологцчсского процесса, автооператор, анодную ц катодную подвески, от,1 ичаюиаяся тем, что, с целью автоматизации монтажа и демонтажа подвесок ц непрерывного вращения цх в период ромировацця, катод ная подвеска выполнена в виде многопозцццонного барабана, в центре которого расположен общий привод вращения шпинделей подвесок. Е, И,Боз, В,С. Бур Е, В, Ганнушкина, Ю. И,Ф. В. Рык, АИзобретение относится к области нанесения гальванических покрытий.Известна линия для хромированця поршнсьых колец, содержащая ряд ванн, расположенных по ходу технологического процесса, автооператор, анодную и катодцую подвески.Однако в известной линии не автоматизирован монтаж и деъ 10 нтаж подвесок,С целью автоматизации монтажа и демонтажа подвесок и непрерывного вращения и. в период хромированпя в предлагаемой линии для хромирования поршневых колец катодная подвеска выполнена в виде мцогопозиционного барабана, в центре которого расположен общий привод вращения шпинделей подвесок.На фиг. 1 изображен общий вид предлагаемой линии; на фиг. 2 - то же, вид сверху.Линия состоит из ванн 1 - 3, расположенных по ходу технологического процесса, авто- оператора 4, анодной подвески 5 и катодной подвески б.Автооператор 4 переносит собранную на монтажном столе 7 катодную подвеску б на заданную позицию, где автооператор 4 фиксируется фиксаторами 8. После фиксации каретка автооператора 4 с катодцой подвеской б, перемещаясь в поперечном направлении,Предмет изобретен и05, 17 Изд. М 18 Тираж 448 Подиисио ПИ Комитета ио лолам изобретений и открытий ири Совете Мипистров ССС
СмотретьЗаявка
1337934
Е. И. Боз, В. С. Бурда, А. В. Воронина, Л. Г. Василева, Е. В. Ганнушкина, Ю. И. Гусев, Н. Г. Гречухин, К. Г. Привезенцев, Ф. В. Рык, А. Ф. Чугай, С. Н. Чеснокова
МПК / Метки
МПК: C25D 19/00, C25D 7/00
Метки: колец, поршневых, хромирования
Опубликовано: 01.01.1972
Код ссылки
<a href="https://patents.su/2-324308-khromirovaniya-porshnevykh-kolec.html" target="_blank" rel="follow" title="База патентов СССР">Хромирования поршневых колец</a>
