Датчик для измерения температуры шины в процессе движения

Номер патента: 322658

Авторы: Глускина, Гуслицер, Кувичкин

ZIP архив

Текст

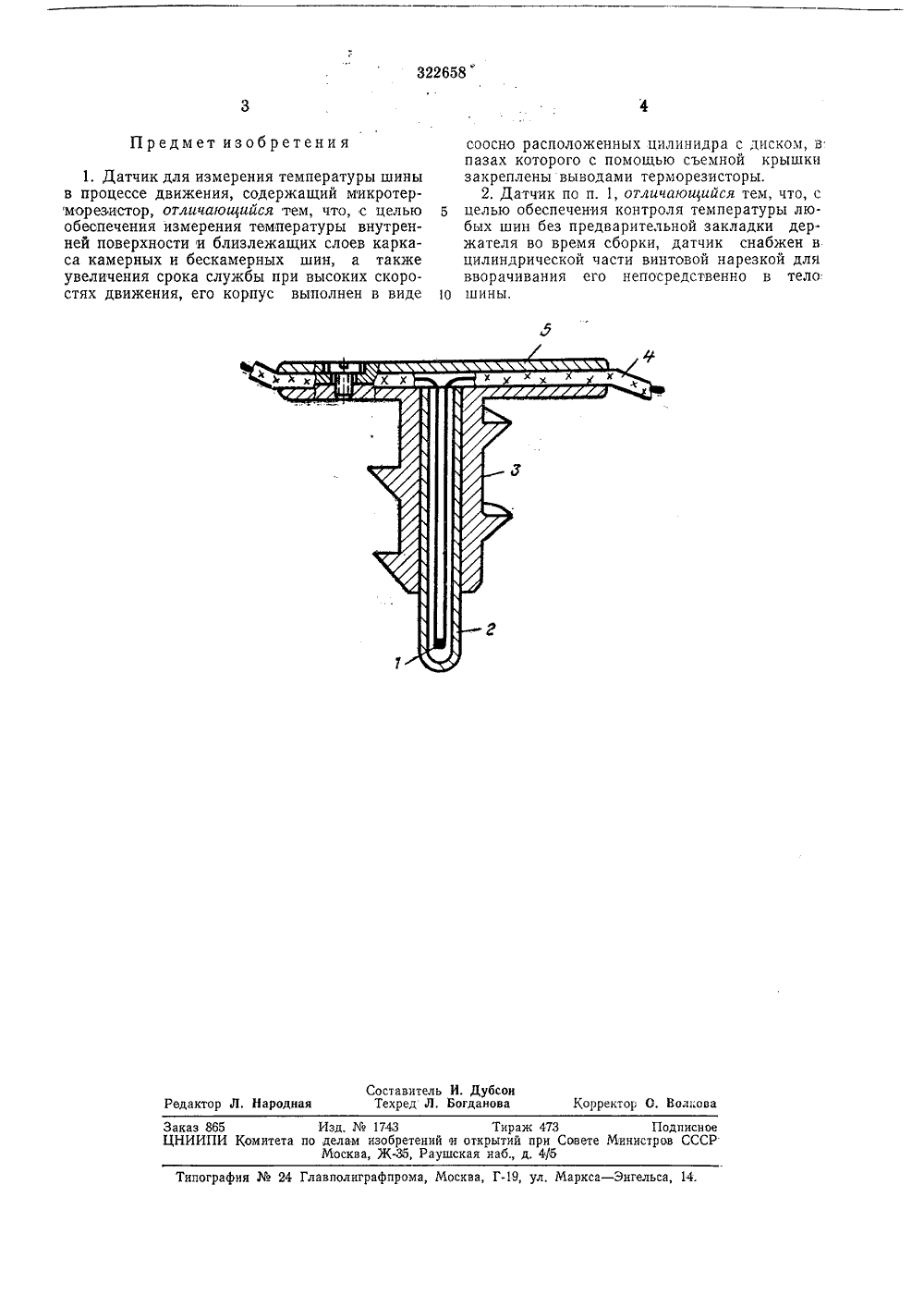

Гй и-и-с-А-н"и кИЗОБРЕТЕН ИЯ 322658 Союз Советскик Ооциалиотичвокил РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства-Заявлено 11,Ч 1,1970 ( 1449272/18-10)с присоединением заявки-Приор,итет -Опубликовано ЗО.Х 11971 Бюллетень36Дата опубликования описания 3.11.1972 М. Кл б 011 7/16 комитет по делам изооретеиий и открытий при Совете Мииистров СССРЗаявитель ДАТЧИК ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ШИНЫ В ПРОЦЕССЕ ДВИЖЕНИЯИзобретение предназначено для замера температур шин и может быть использовано в шинной промышленности для оценки теплового состояния шин различных конструкций в процессе непрерывного движения.Известны датчики для измерения температуры шины в процессе движения, содержащие микротерморезисторы. Однако такие датчики имеют сравнительно большой вес (12 кг), в результате чего при скоростях более 60 км/час датчики вырывают держатели из резинового диска и наступает разрушение датчиков; выводы терморезистора не защищены от повреждений, Поломка выводов исключает возможность дальнейшего использования терморезистора,Предлагаемый датчик отличается тем, что его корпус выполнен в виде соосно расположенных цилиндра с диском, в пазах которого с помощью съемной крышки закреплены выводами терморезисторы, Кроме того, датчик снабжен в цилиндрической части винтовой нарезкой для вворачивания его непосредственно в тело шины.Это позволяет обеспечить измерение температуры внутренней поверхности и близлежащих слоев каркаса камерных и бескамерных шин, увеличить срок службы при высоких скоростях движения, а также обеспечить контроль температуры любых шин без предварительнойзакладки держателя во время сборки. На чертеже представлен предлагаемый дат чик.Микротерморезистор 1 вставлен в медицинскую иглу 2, запаянную с торца и спаянную с корпусом 3, в пазах которого выводы терморезистора 4 закреплены с помощью съемной 1 О крышки 5,Сигнал датчиков передается через выводы,расположенные в боковине шины, токосъемники соединительные провода на прибор,115 Корпус датчика выполнен в виде соосно расположенных цилиндра с диском, в пазах которого с помощью съемной крышки б закреплены выводы терморезистора 1. При ввернутом 20 датчике с внутренней стороны шины (со стороны 1-го слоя каркаса) выступает лишь крышка диска толщиной 1 - 1,5 мм, которая не повреждает камеру даже при длительной работе,25 Предлагаемый датчик имеет на цилиндрической части винтовую нарузку, позволяющую вворачивать датчик непосредственно в тело шины без предварительной закладки держателя во время сборки и обеспечивающую на дежную посадку,322658 Предмет изобретения Составитель И. ДубсонТехред Л. Богданова Корректор О. Волкова Редактор Л. Народная Заказ 865 Изд.1743 Тираж 473 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография24 Главполиграфпрома, Москва, Г, ул. Маркса - Энгельса, 14. 1, Датчик для измерения температуры шины в процессе движения, содержащий микротерморезистор, отличающийся тем, что, с целью обеспечения измерения температуры внутренней поверхности и близлежащих слоев каркаса камерных и бескамерных шин, а также увеличения срока службы при высоких скоростях движения, его корпус выполнен в виде соосно расположенных цилинидра с диском, в пазах которого с помощью съемной крышки закреплены выводами терморезисторы.2. Датчик по п. 1, отличающийся тем, что, с б целью обеспечения контроля температуры любых шин без предварительной закладки дер жателя во время сборки, датчик снабжен в цилиндрической части винтовой нарезкой для вворачивания его непосредственно в тело: 1 О шины,

Смотреть

Заявка

1449272

Р. Л. Гуслицер, Л. С. Глускина, В. И. Кувичкин, В. П. Кувичкин

МПК / Метки

МПК: G01K 7/16

Метки: датчик, движения, процессе, температуры, шины

Опубликовано: 01.01.1971
