Стенд для испытания зубчатых передач
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 295047
Авторы: Дацко, Мже, Номерованный, Павленко, Попов, Степанов, Штейншлейгер
Текст

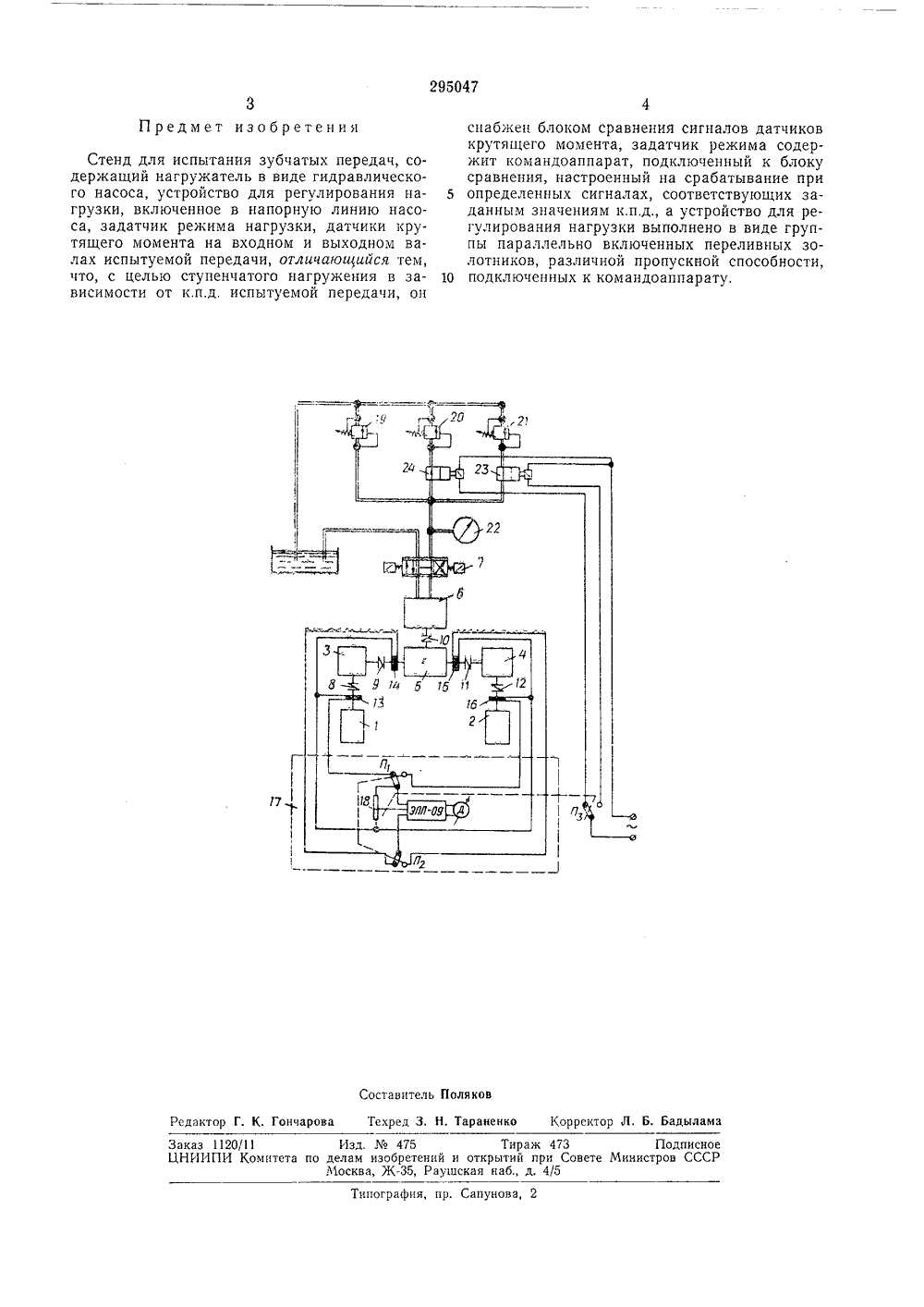

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ 2 ФБО 47 Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 09,Ч.1969 ( 1337565/25-28)с присоединением заявки1 тп 13,02 М Комитет по делам изобретеиий и открыт при Совете Мииистро СССРОпубликовано 04.11,1971, Бюллетень7Дата опубликования описания 11 Ч,1971 Авторы зобретецця Э лямже, П. С. Дацко, Б. С, Номерованный, В. И. Павленко,Н. Л. Попов, М. И. Степанов и А. С. Штейншлейгер аявител СТЕНД ДЛЯ ИС ЗУБЧАТЬ Известен стенд для испытания зубчатых передач, содержащий нагружатель в виде гидравлического насоса, устройство для регулирования нагрузки, включенное в напорную линию насоса, задатчик режима нагрузки, датчики крутящего момента на входном и выходном валах испытуемой передачи. Описываемый стенд отличается от известного тем, что, с целью ступенчатого нагружения в зависимости от испытуемой передачи, он снабжен блоком сравнения сигналов датчиков крутящего момента, задатчик режима содержит комацдоаппарат, подключенный к блоку сравнения, настроенный на срабатывание при определенных сигналах, соответствующих заданным значениям к.п.д,Устройство для регулирования нагрузки выполнено в виде группы параллельно включенных переливных золотников с различной пропускной способностью, подключенных к командоаппарату.На чертеже дана схема стенда,Стенд для испытания зубчатых передач содержит электродвигатели 1 и 2, испытуемые редукторы 3 и 4, дифференциал 5, гидронагружатель б, реверсивный золотник 7, соединительные муфты 8 - 12, датчики крутящего момента 13 - 1 б, установленные на входных и выходных валах редукторов, задатчик режима нагрузки 17 и блок сравнения 18. Перед началом работы стенда золотники19 - 21 настраиваются каждый на давление соответствующей ступени нагружения с помощью манометра 22, а задатчик режима на- Б грузки 17 - на заданную величину к.п.д.При работе стенда двигателя 1 и 2 вращают испытуемые редукторы 3 и 4, передающие вращение через муфты 8 - 12 на дифференциал 5, который служит для выравнивания мо ментов ца выходных валах редукторов, Черезмуфту 10 от дифференциала 5 вращение передается на гидронагружатель б, создающий суммарный момент для обоих редукторов. Золотник 7 служит для испытаний в обоих на правлениях. Периодически при работе стенда да гчикикрутящего момента 13, 1 б либо 14, 15 подключаются с помощью прибора ЭППчерез20 пеРеключатели П, и Пк к блокУ сРавнениЯ18, и по достижении заданной величины к.п,д.командоаппаратом, находящимся в прибореЭПП, через переключатель Пз осуществляется переключение очередного золотника25 21 или 20 посредством электромагнита 23или 24,По достижении заданной величины к.п.д,испытуемых редукторов на последней ступенинагружения стенд автоматически отключаетЗО ся,295047 Предмет изобретения ставитель Поляковекред 3. Н. Таране рректор Л. Б. Бадылам К. Гоняа дакт аказ 1120/11 Изд.475 Тираж 473 ПодписиЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС Москва, Ж, Раушская наб д. 4/5 Типография, пр. Сапунова,Стенд для испытания зубчатых передач, содержащий нагружатель в виде гидравлического насоса, устройство для регулирования нагрузки, включенное в напорную линию насоса, задатчик режима нагрузки, датчики крутящего момента на входном и выходном валах испытуемой передачи, отличающийся тем, что, с целью ступенчатого нагружения в зависимости от к.п.д, испытуемой передачи, он снабжен блоком сравнения сигналов датчиков крутящего момента, задатчик режима содержит командоаппарат, подключенный к блоку сравнения, настроенный на срабатывание при 5 определенных сигналах, соответствующих заданным значениям к,п.д., а устройство для регулирования нагрузки выполнено в виде группы параллельно включенных переливных золотников, различной пропускной способности, 10 подключенных к командоаппарату.
