Устройство для регулирования давления воздуха в гермокабине летательного аппарата

Номер патента: 290266

Авторы: Взоров, Гьи, Крицын, Сидельников

ZIP архив

Текст

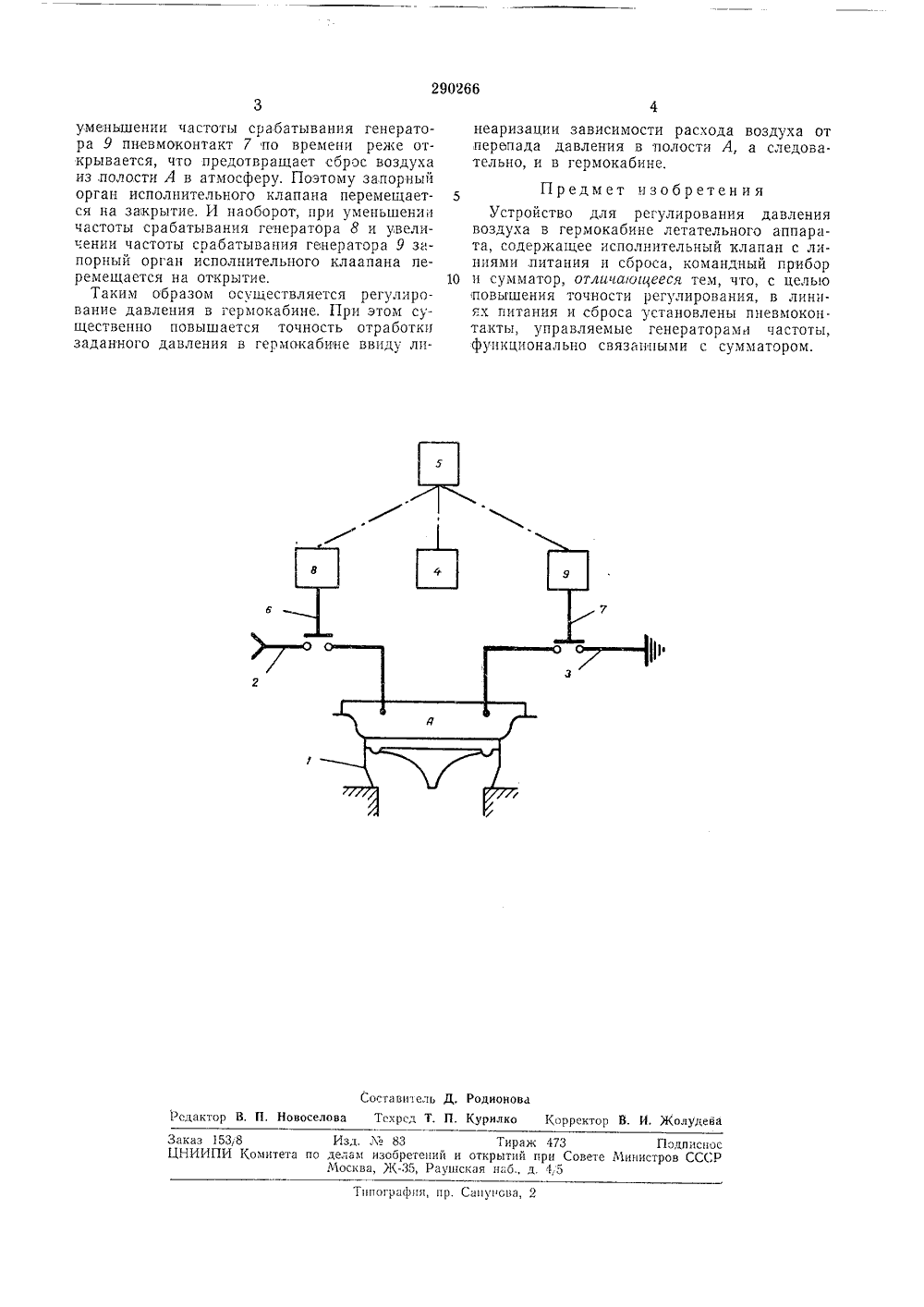

Союэ Советских Социалистических Реслублинт. свидетельствависимое от МПК О 05416/06 В 644 1306явлено 01.Х.1969 ( 1371055/40-23 т заявкис присоединеПриоритет митет ла дела обретений н отнрытири Совете МинистровСССР ДК 629.7.048.3(088,8 ОпубликованоДата опублико Х 11,1970. Бюллетеньза 197 нпя описания 6.11.1971. Взоров, А. Л, Крицын и дел ьнико Заявитель ТВО ДЛЯ РЕГУЛИРОВАНИЯ Д ГЕРМОКАБИНЕ ЛЕТАТЕЛЬНО УСТРООЗДУХА ВЛЕНИЯ АППАРАТА Изобретение относится к устройствам для регулирования давления воздуха в гермокабине и может использоваться в качестве регулятора давления в гермокабине летательного аппарата.Извесгные регуляторы давления воздуха, содержащие исполнительный клапан и задатчик командного давления, имеют существенные недостатки: недостаточная точность и большая инерционность, что ведет к длительному переходному процессу; зависимость расхода воздуха через гермокабину от перепада давления между гермокабиной и атмосферой нелинейна.Линеаризация этой зависимости имеет превуалирующее значение для обеспечения устойчивой работы исполнительного клапана системы автоматического регулирования давления воздуха в гермокабине.С целью, повышения точности регулирования в предлагаемом устройстве в линиях питания и сброса установлены пневмоконтакты, управляемые генераторами частоты, функционально связанными с сумматором,На чертеже показано предлагаемое устройство.Устройство для регулирования давления воздуха в гермокабине летательного аппарата состоит из исполнительного клапана 1 с линиями питания 2 и сброса 8, задатчика командного давления 4 и сумматора 5. В линни питания установлен нормально открытый б, а в линии сброса нормально закрытый 7 пневмоконтакты, управляемые генераторами час тоты 8 и 9. Задатчик командного давления 4и генераторы частоты функционально связаны с сумматором б.Устройство работает следующим образом.При подаче питания через нормально от крытый пневмоконтакт б воздух заполняетполость А исполнительного клапана 1. Из полости А воздух может стравливаться в атмосферу только через нормально закрытый пневмоконтакт 7.15 В нерабочем положении пневмоконтакт боткрыт, а пневмоконтакт 7 закрыт. И наоборот, когда пневмоконтакт б закрыт, пнемоконтакт 7 открыт. Задатчик командного давления 4 вырабатывает определенный сигнал (пнев матический или электрический), который поступает в сумматор 5, где сравнивается с кабинным давлением. В результате этого вырабатывается регулирующее воздействие, поступающее в генераторы частоты 8 и 9, управ ляющие посредством преобразователей пневмоконтактами б и 7.При увеличении частоты срабатывания генератора 8 пневмоконтакт б по времени чаще закрывается, поэтому полость А заполня ется воздухом быстрее. В то же время при290266 Составпель Д, Родионовасдактор В. П. Новоселова Тсхрсд т, П, Курилко Корректор В. И, Жолудева каз 153,8 Изд. ЛЪ 83 Тираж 473НИИПИ Комитета по делам изобретений и открытий при СовеМосква, Ж, Раушская наб., д. 4,5 Подписнос Министров СССРТипография, пр. Сапунова,уменьшении частоты срабатывания генератора 9 пневмоконтакт 7 по времени реже открывается, что предотвращает сброс воздуха из,полости А в атмосферу, Поэтому запорнын орган исполнительного клапана перемещается на закрытие, И наоборот, при уменьшении частоты срабатывания генератора 8 и увеличении частоты срабатывания генератора 9 запорный орган исполнительного клаапана перемещается на открытие.Таким образом осуществляется регулирование давления в гермокабине, При этом существенно повышается точность отработки заданного давления в гермокабине ввиду линеаризации зависимости расхода воздуха от перепада давления в полости А, а следовательно, и в гермокабине. Предмет изобретенияУстройство для регулирования давлениявоздуха в гермокабине летательного аппарата, содержащее исполнительный клапан с линиями питания и сброса, командный прибор 10 и сумматор, отличаошееся тем, что, с цельюповьгшения точности регулирования, в линиях питания и сброса установлены пневмокон.такты, управляемые генераторами частоты, функционально связанпыми с сумматором.

Смотреть

Заявка

1371055

М. И. Взоров, А. Л. Крицын, В. Ф. Сидельников, Ги

МПК / Метки

МПК: B64D 13/06, G05D 16/06

Метки: аппарата, воздуха, гермокабине, давления, летательного

Опубликовано: 01.01.1971
