Электрододержатель дуговой электропечи

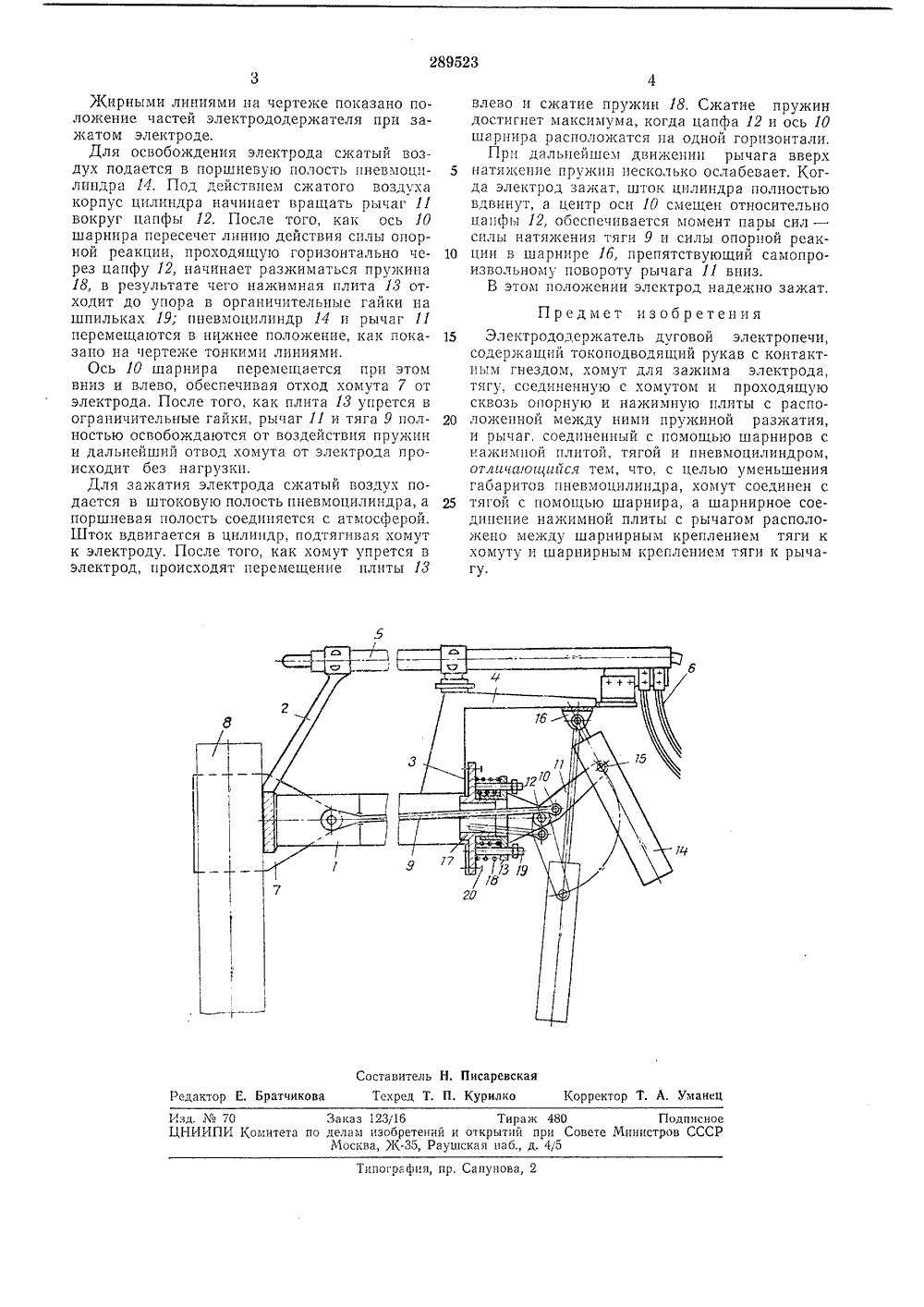

О П И С А Н И Е 289523ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 12 17,1969 (Ле 1322785/24-7)с присоединением заявкиМПК Н 05 Ь 7 риоритет Комитет по делам зобретений и открыти при Совете тлинистров СССР. В. Салмин, Н. А. Сукоян и Заявитель ЛЕКТРОДОДЕРЖАТЕЛЬ ДУГОВОЙ ЗЛЕКТРОПЕЧ йкой 2. На заднем конце нец 3, перпендикулярный штейн 4 для крепления ток рому подсоединяются гнбк 7 прижимает электрод 8 езду посредством тяги 9, ез ось 10 крепится к рычаг вед щеи сто имеется фла кава, и кро да б, к кото ли б. Хомут тактному гн которой чер рукава си ру- прово- кабек конконец11. 17 прикреплена к фланцу 3 же не показаны). Шпильки предварительную подтяжку овчины отхода нажим ной Б плиту 17 по периметрурегулировочных болтов 20, фланцы 3. Опорная плита болтами (на черте 19 обеспечивают и ограничение ве плиты от опорной. ввернуто несколько упирающихся во электрододержаое гнездо с токоИзобретение относится к области печестроения, а именно к конструктивным элементамдуговых электропечей.Известен электрододержатель дуговых электропечей, содержащий токоподводящий рукав 5с контактным гнездом, хомут для зажимаэлектрода, тягу, соединенную с хомутом и проходящую сквозь опорную и нажимную плитыс расположенной между ними пружиной разжатия, и рычаг, соединенный с помощью шарниров с нажимной плитой, тягой и пневмоцилиндром.Недостатком известного устройства является малоэффективное использование пружин игромоздкость пневмоцилиндра. 15Отличительной особенностью предложенного электродержателя является то, что хомутсоединяется с тягой с помощью шарнира, ашарнирное соединение нажимной плиты с рычагом расположено между шарнирным креплепием тяги к хомуту и шарнирным креплением тяги к рычагу.Это позволяет улучшить использование рабочего усилия пружины, уменьшить габаритыи вес пневмоцилиндра и всего механизма в целом.На чертеже показан предлагаемый электрододержатель,К переднему концу рукавателя 1 прикреплено контактн 30 Рычаг 11 имеет вплкообразные концы с цапфами. Одним концом посредством цапф 12 рычаг закреплен в подшипниках нажимной плиты 13, а вилка на втором конце охватывает корпус пневмоцилпндра 14 и крепится к нему с помощью цапф 15. Шток цилиндра шарниром 1 б скреплен с кронштейном 4. Нажпмная плита 13 имеет в средней части цилиндрическую втулку, которая охватывает цилиндрическую втулку опорной плиты 17 и может скользить по ней как по направляющей. Между плитами 13 и 17 размещены пружины 18, суммарное усилие которых достаточно для зажатия и удержания электрода.289523 Составитель Техред Т. Писаревская Редактор Е. Братчи Коррек Умаие урил Заказ 123/16 Тираж 480делам изобретений и открытий при Совете М Москва, К, Раушская наб., д. 4/5 1 зд 1 о Подписноепетров СССР ЦНИИПИ Комите н 1 ография, пр, Сапунова Кирными линиями па чертеже показано положение частей электрододержателя при зажатом электроде.Для освобождения электрода сжатый воздух подается в поршневую полость пневмоцилиндра 1 х 1. Под действием сжатого воздуха корпус цилиндра начинает вращать рычаг 11 вокруг цапфы 12. После того, как ось 10 шарнира пересечет линию действия силы опорной реакции, проходящую горизонтально через цапфу 12, начинает разжиматься пружина 18, в результате чего нажимная плита 13 отходит до упора в органичительные гайки на шпильках 19; пневмоцилиндр 14 и рычаг 11 перемещаются в нижнее положение, как показано на чертеже тонкими линиями,Ось 10 шарнира перемещается при этом вниз и влево, обеспечивая отход хомута 7 от электрода. После того, как плита 13 упрется в ограничительные гайки, рычаг П и тяга 9 полностью освобождаются от воздействия пружин и дальнейший отвод хомута от электрода происходит без нагрузки.Для зажатия электрода сжатый воздух подается в штоковую полость пневмоцилиндра, а поршневая полость соединяется с атмосферой. Шток вдвигается в цилиндр, подтягивая хомут к электроду. После того, как хомут упрется в электрод, происходят перемещение плиты 13 влево и сжатие пружин 18, Сжатие пружин достигнет максимума, когда цапфа 12 и ось 10 шарнира расположатся на одной горизонтали.При дальнейшем движении рычага вверх 5 натяжение пружин несколько ослабевает. Когда электрод зажат, шток цилиндра полностью вдвинут, а центр оси 10 смещен относительно цапфы 12, обеспечивается момент пары сил - силы натяжения тяги 9 и силы опорной реак ции в шарнире 1 б, препятствующий самопроизвольному повороту рычага 11 вниз.В этом положении электрод надежно зажат. Предмет изобретения15 Электрододержатель дуговой электропечи,содержащий токоподводящий рукав с контактным гнездом, хомут для зажима электрода, тягу, соединенную с хомутом и проходящую сквозь опорную и нажимную плиты с распо ложенной между ними пружиной разжатия,и рычаг, соединенный с помо 1 цью шарниров с нажимной плитой, тягой и пневмоцилиндром, отличаоцийся тем, что, с целью уменьшения габаритов пневмоцилиндра, хомут соединен с 25 тягой с помощью шарнира, а шарнирное соединение нажимной плиты с рычагом расположено между шарнирным креплением тяги к хомуту и шарнирным креплением тяги к рычагу.
