Стенд для испытания гидроагрегатов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

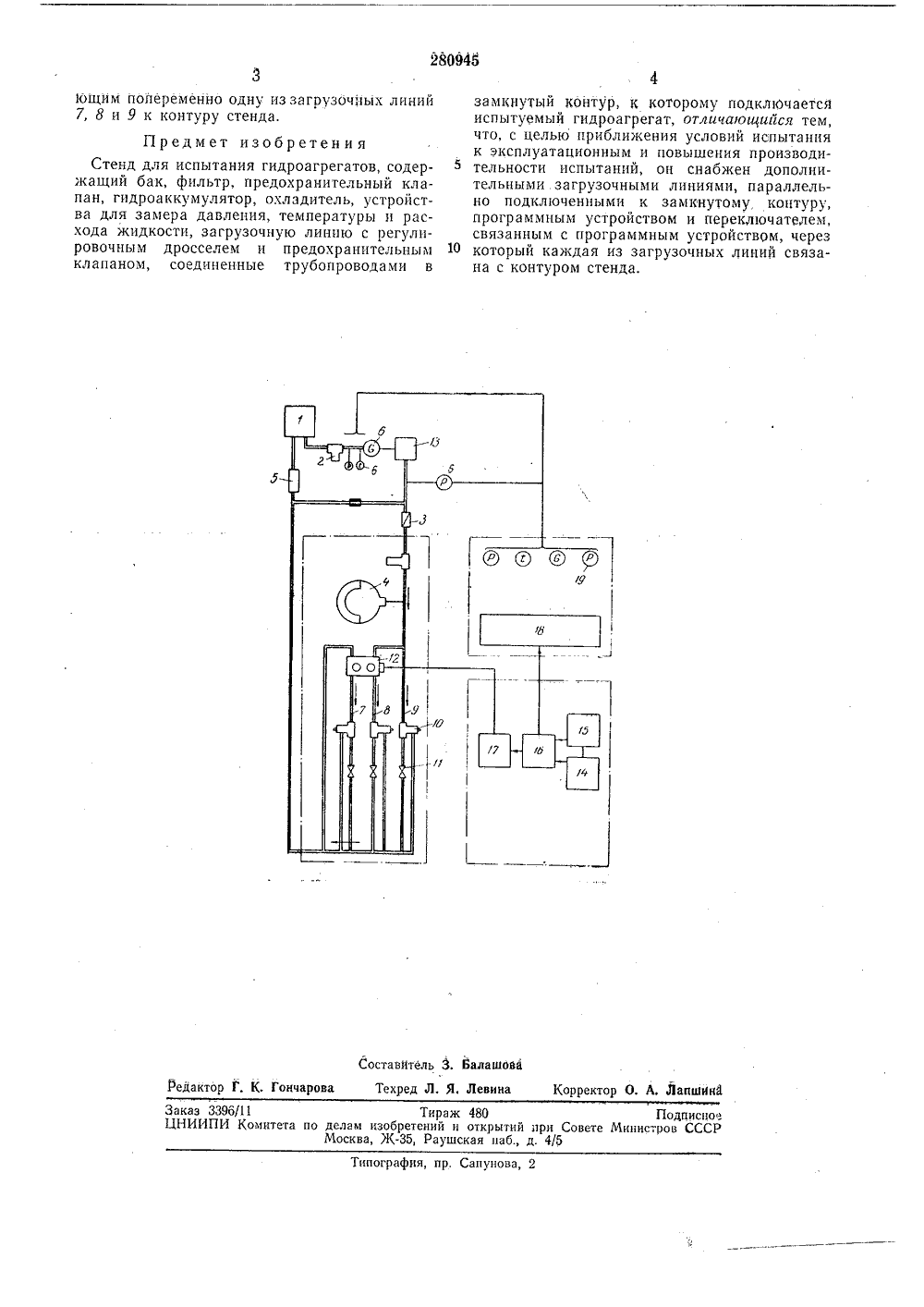

О П И С А Н И Е 280945ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства М.Заявлено 20,Ч,1966 ( 1082717/25-28)с присоединением заявки М 1 с, 21/01 Комитет по делам зобретений и открыти при Совете Министров СССРАвторыизобретения Ю. С. Сергеев и Б явитель ТЕНД ДЛЯ ИСПЫТАНИЯ ГИДРОАГРЕГАТ Известен стенд для испытания гидроагрегатов, содержащий бак, фильтр, предохранительный клапан, гидроаккумулятор, охлади- тель, устройства для замера давления, температуры и расхода жидкости, загрузочную линию с регулировочным дросселем и предохранительным клапаном, соединенные трубопроводами в замкнутый контур, к которому подключается испытуемый гидроагрегат. Недостатком известного стенда является то, что регулирование режима работы гидроаг регата производится дросселем, вручную, что не позволяет нагружать гидроагрегат импульсами давлений, которые соответствуют действительным режимам работы гидроагрегата. Предложенный стенд отличается от известного тем, что он снабжен дополнительными загрузочными линиями, параллельно подключенными к замкнутому контуру, программным устройством и переключателем, связанным с программным устройством, через который каждая из загрузочных линий связана с контуром стенда, что позволяет нагружать испытуемый гидроагрегат короткими и мощными импульсами давлений, воздействующими на него в определенной последовательности и тем самым приблизить условия испытания к эксплуатационным и повысить производительность испытаний. На чертеже схематично изображен описываемый стенд.Стенд содержит бак 1, фильтр 2, обратныйклапан 3, гидроаккумулятор 4, охладитель 5, 5 устройства б для замера давления, температуры и расхода жидкости, загрузочные линии 7, 8 и 9, в каждой из которых установлен регулировочный дроссель 10 с дистанционным управлением и предохранительный клапан 11.10 Вместе с переключателем 12 загрузочные линии, дроссель и клапан соединены трубопроводами в замкнутый контур, к которому подсоединяется испытуемый агрегат 13, Программное устройство включает в себя временные 15 реле 14 и 15, шаговый искатель 1 б и блок исполнительных реле 17, Кроме того, устройство имеет пульт управления и контроля, содержащий световое контрольное табло 18 и указатели 19 давления, температуры и расхода 20 жидкости. Посредством дросселей 10 устанавливают расход жидкости в каждом из нагрузочных линий 7, 8 и 9 в соответствии с заданной программой и включают стенд, Временные реле 14 и 15 вырабатывают управляющие импульсы по времени и передают их на шаговый искатель 1 б, перестраивающий программу, и блок исполнительных реле 17, который управляет переключателем 12 режимов, подключа280945 Составитель 3. ВалашовйГончарова Техред Л. Я. Левина Корректор О, А, Лапши Редактор Заказ 3396/11 Тираж 480 ПодписноЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 ипография, пр. Сапуно Ьщим попеременно одну из загрузочных линий7, 8 и 9 к контуру стенда. Предмет изобретенияСтенд для испытания гидроагрегатов, содержащий бак, фильтр, предохранительный клапан, гидроаккумулятор, охлздитель, устройства для замера давления, температуры и расхода жидкости, загрузочную линию с регулировочным дросселем и предохранительным клапаном, соединенные трубопроводами в замкнутый контур, к которому подключается испытуемый гидроагрегат, отличающийся тем, что, с целью приближения условий испытания к эксплуатационным и повышения производительности испытаний, он снабжен дополнительными. загрузочными линиямипараллельно подключенными к замкнутому, контуру, программным устройством и переключателем, связанным с программным устройством, через 10 который каждая из загрузочных линий связана с контуром стенда.
СмотретьЗаявка
1082717
Ю. Сергеев, Б. И. Левин
МПК / Метки
МПК: F15B 19/00, G01M 15/00
Метки: гидроагрегатов, испытания, стенд
Опубликовано: 01.01.1970
Код ссылки
<a href="https://patents.su/2-280945-stend-dlya-ispytaniya-gidroagregatov.html" target="_blank" rel="follow" title="База патентов СССР">Стенд для испытания гидроагрегатов</a>
