Устройство крепления колец токосъемника соосныхвоздушных винтов

Номер патента: 1013346

Опубликовано: 23.04.1983

Автор: Рассказов

МПК: B63H 23/34

Метки: валом, винта, гребного, гребным, облицованным, соединения, узел

...гребного вала, и кольцевую полость открытую со стороны носовойчасти гребного винта и образованнуювнутренней кольцевой поверхностьюсквозного канала ступицы и наружнойкольцевой поверхностью хвостовика1 ,Недостатком известного узла соедикения является то, что в нем не учитывается облицовка гребного вала, у края которой на гребном млу возникает концентрация напряжений, создаваемая резким4переходом от диаметра к диаметру облицовки и приводящая к поломке гребноговала у края облицовки,Бель изобретения - повышение надеж 25ности и долговечности узла соединениягребного винта с облицованным гребнымвалом,Цель достигается тем, что в узле соединения гребного винта с облицованнымгребным валам, содержащем ступицу гребного винта, в сквозной канал...

Номер патента: 1686494

Опубликовано: 23.10.1991

Авторы: Крыжов, Романенко, Удод, Царук

МПК: H01B 17/22

Метки: воздушной, крепления, линии, провода, электропередачи

...воздушной линии электропередачи под напряжением эти операции заранее выполнены, После этого подводят провод 7 к изолятору 9 (этот момент изображен на фиг,2,а), а затем заводя провод 7 до зацепления его одним из крайних захватов, например крюковым захватом 2,При этом за счет возможности поворота скобы 1 с защелкой 5 вокруг шейки изолятора 9, скоба 1 поворачивается до установки захВата 2 по линии натяжения провода 7, Смещая провод 7 вправо - влево, заводят провод 7 в средний захват 3. Б таом состоянии захваты 2 и 3 самоудерживаются с проводом 7 за счет его натяжения, После этого сжимают второй пружинящий конец скобы 1 с захватом 4, притягивая его к проводу 7, и заводят в захват 4,За счет взаимно противодействующих пружинящих усилий со...

Номер патента: 1552284

Опубликовано: 23.03.1990

Авторы: Крыжов, Романенко

МПК: H02G 7/05

Метки: воздушной, зажим, крепления, линии, провода, электропередачи

...огибает профиль отверстия, как показано на Фиг.2.В отверстие 5 на центральном участке длиной 1 выполнены проточки55 б, расположенные нормально к центральной внутренней стенке отверстия 5, Этими проточками 6 перфорируется центральная часть отверстия 5, что способствует увеличению поверхности контакта между проводом 4, основанием 1 и накладкой 2. В результате улуч" шается качество закрепления провода 4 в зажимеНа фиг.4 показан вариант исполнения зажима при болтовом прижимном устройстве. Основание 1 и накладка 2 зажимают центральной частью отверстия 5 под воздействием прижимного устройства, состоящего, например, из болта 7, барашка 8 и шайбы 9, Второй конец накладки 2 удерживается за счет утолщения 10 в накладке 2. Как и в предыдущем...

Номер патента: 1762364

Опубликовано: 15.09.1992

Авторы: Голубев, Жданюк, Распопов

МПК: H02G 7/02

Метки: воздушной, зажим, крепления, линии, натяжной, проводов, электропередачи

...криволинейный желоб расположен напротив вертикальной части Г-образного паза, а ось корпуса и профилированный криволинейный желоб размещены ниже линии, соединяющей центр крепежной проушины с концом горизонтальной части Г-образного паза,На фиг.1 изображен натяжной зажим, вид сбоку; на фиг.2 - сечение А-А на фиг.1.Натяжной зажим для крепления проводов 1 воздушной линии электропередачи содержит корпус 2 с профилированным криволинейным желобом 3, зажимной элемент 4, выполняемый в виде кулачка с пазом 5 и закрепляемый на оси б корпуса 2, и крепежную проушину 7.Корпус 2 зажима выполняется по форме осевого (ось б) эксцентрика, взаимодействующего с зажимным элементом (кулачком) 4, Кулачок 4 своим пазом 5 поджимает провод 1 в желобе 3 корпуса...

Номер патента: 268181

Опубликовано: 01.01.1970

Авторы: Жданов, Кузьмичев, Сухоросов

МПК: B64C 11/02, F16B 21/10

Метки: вала, винта, винтов, воздушнь1х, крепления, переднего, подшипника, соосных

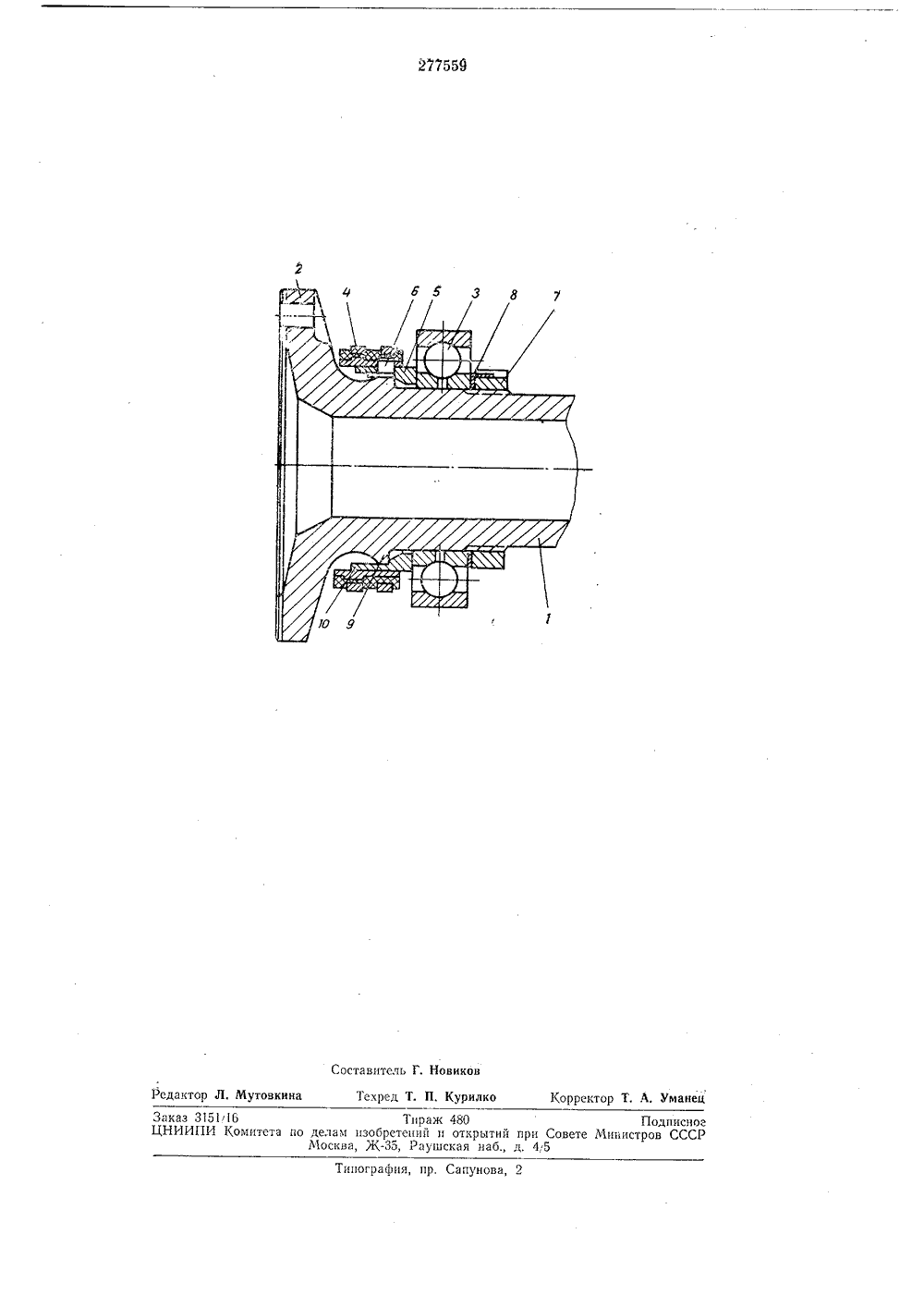

...его в работе при знакопеременных на грузках, стопорная шайба с внутренним усом выполнена жесткой из двух половин и снабжена контрящим устройством, выполненным, например, в виде фигурной шпонки, установленной одним концом в пазу гайки, удержи ваемой хвостовиком болта от осевого перемещения, и входящей вторым концом во внешний паз стопорной шайбы.На чертеже схематически изображено описываемое устройство. 30 Устройство содержит корпус 7 втулки заднего винта, куда устанавливается подшипник 2, гайку 3, навернутую на вал 4 винта, разрезную стопорную шайбу 5 с внутренним усом б, расположенным по внутреннему диаметру шайбы б, шпонку 7, в которую ввернут винт 8, зафиксированный многолапчатой стопорной шайбой 9.Разрезная стопорная шайба б,...
