Способ изготовления материала для получения растровых изображений путем гравирования
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

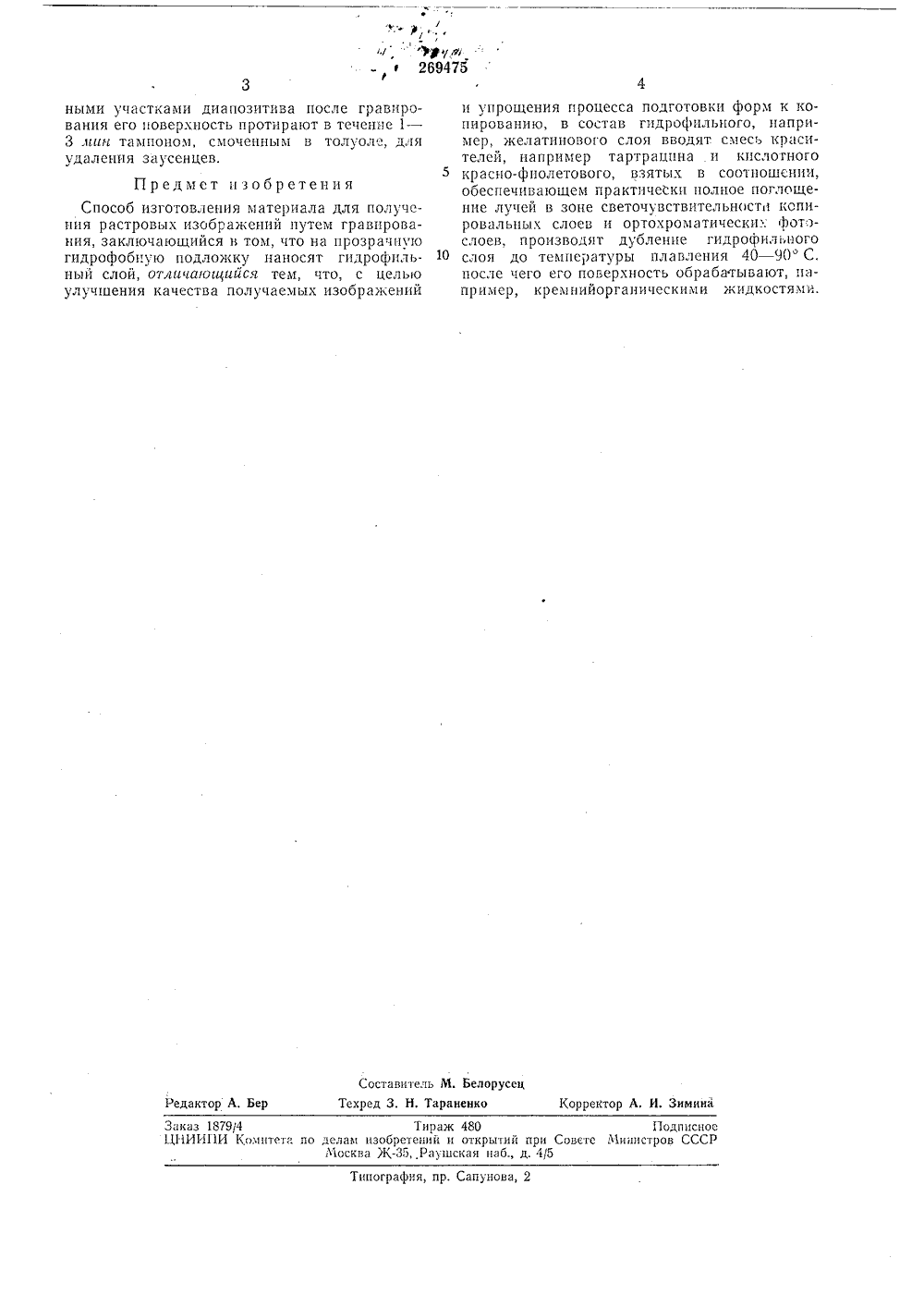

, ,"бл к о та и 1 е Ь 1269 ОПИСАНИЕ ИЗОБРЕТЕНИЯ Сопа Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ от авт. свидетельстваи аявлено 26 Х 111.1968 (Эй 1265845/28-1 л. 39 аз, 7/20 571 з, 7Комитет по делам обретений и открытири Совете Министров СССР. Виницк . Лапату алматова, В. А, ЗерноФомина кии кино полигротоинсгитут и Всесоюзнь ической промышленност СПОСОБ ИЗГОТОВЛЕНИЯ МАТЕРИАЛА ДЛЯ ПОЛУЧЕН РАСТРОВЫХ ИЗОБРАЖЕНИЙ ПУТЕМ ГРАВИРОВАНИЯ желатин, гтартрацин раствор) краситель фиолето ный рас,цлкислотый (8 ныи красно %-ный вод,ил ор Заявители Всесоюзный научно-исследовател научно-исследовательский инстит Известен спосоо изготовления материала для получения растровых изображений путем гравирования, заключающийся в том, что на прозрачную пдрофобнт ю подложку наносят гидро 11 илыЫй слой.Предлокенньш способ позволяет улучшить качество получаемых изображений ц упростить процесс подготовки форм к копированию.Это достигается тем, что в состав гидрофильного, например, желатцнового слоя вводят смесь красителей, например, тартраццпа и кислотного красно-фиолетового, взятых в соотношении, обеспечивающем практически полное поглощение лучей в зоне светочувствительностп копировальныслоев и ортохроматических фотослоев, производят дубленпе пдрофпльного слоя до т. пл. 40 - 90 С. После этого его поверхность обрабатывают, например, кремний-органическими жидкостями.Пример. На гибкую прозрачную трцацетатную подложку толщиной 0,16 - 0,18 лья с задубленным контрслоем наносят гидрофцльный слой следующего состава: дубптель - ацетат хрома(водный раствор)ял 15 5 дистиллированная вода, .цл до 1000После высушцванпя гцдрофцльный слойимеет толщину около 7 - 10 .ик и обладает прц оптической плотности более 2,5 единиц светопоглощенцем в зоне спектра, наодящецся в О пределаот 370 до 600 нл. Нецосредсгвенноперед гравцрованцем производят обработку гцдрофцльного слоя пугем протпранця его поверности тампопом, смоченным в 15%-ном растворе полиэтилгидросилоксановоц жидко стц ГКУлМ в толуоле.Приведенный пример не исчерпывает всевариантов предложенного способа. Например, путем варьирования содержания и замены кислотного красно-фиолетового красителя ца О кцслотцьш оранжевый в растворе, наносимомца подложку, можно полуить Гцдрофцлы 1 ый слой, обладаюццй светопоглощенцем в зоне спектра от 370 до 500 и В этом случае после гравцрог,ания ца электронно-гравировальном 5 автомате растроьый диапозитив можно использовать только для копирования на слои ромироваццого коллоцда.Для улучшешя четкостц получаемого цлгравцруемом магерцале растрового пзображе- О ппя ц уменьшения светорассеивация прозрач.УЪф 7 г269475 Составитель М. БелорусецТехред 3, Н, Таранеико Корректор А. И. Зимина Редактор А Бер Заказ 18794 Тираж 480 Подписное ЦНИИ 11 И Комитета по делам изобретений и открьпий при Совете Мишстров СССР Москва ЖРаушская наб., д. 4/5Типография, пр. Сапунова, 2 ными участками диапозитива после гравпрования его поверхность протирают в течение 1 - 3 лик тампоном, смоченным в толуоле, для удаления заусенцев. Предмет изобретенияСпособ изготовления материала для получения растровых изображений путем гравпрования, заключающийся н том, что на прозрачную гидрофобную подложку наносят гидрофнльный слои, отлииаощийся тем, что, с целью улучшения качества получаемых изображений и упрощения процесса подготовки форм к копированию, в состав гидрофильного, например, желатинового слоя вводят смесь красителей, например тартрацпна и кислогного красно-фиолетового, взятых в соотношении, обеспечивающем практически полное поглощение лучей в зоне светочувствительности копировальных слоев и ортохроматически фотзслоев, производят дубленпе гидрофильного 10 слоя до температуры плавления 40 - 90 С,после чего его поверхность обрабатывают, например, кремнийорганическими жидкостями.
СмотретьЗаявка
1265845
вители Всесоюзный научно исследовательский кинофотоинститут, Всесоюзный научно исследовательский институт полиграфической промышленности
С. А. Боигард, М. И. Виницка С. А. Далматова, В. А. Зернов, В. С. Лапатухин, Т. И. Фомина
МПК / Метки
МПК: B29C 41/12, B29D 7/01, G03C 11/22
Метки: гравирования, изображений, путем, растровых
Опубликовано: 01.01.1970
Код ссылки
