Моделирующее устройство для заполнения программоносителя
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

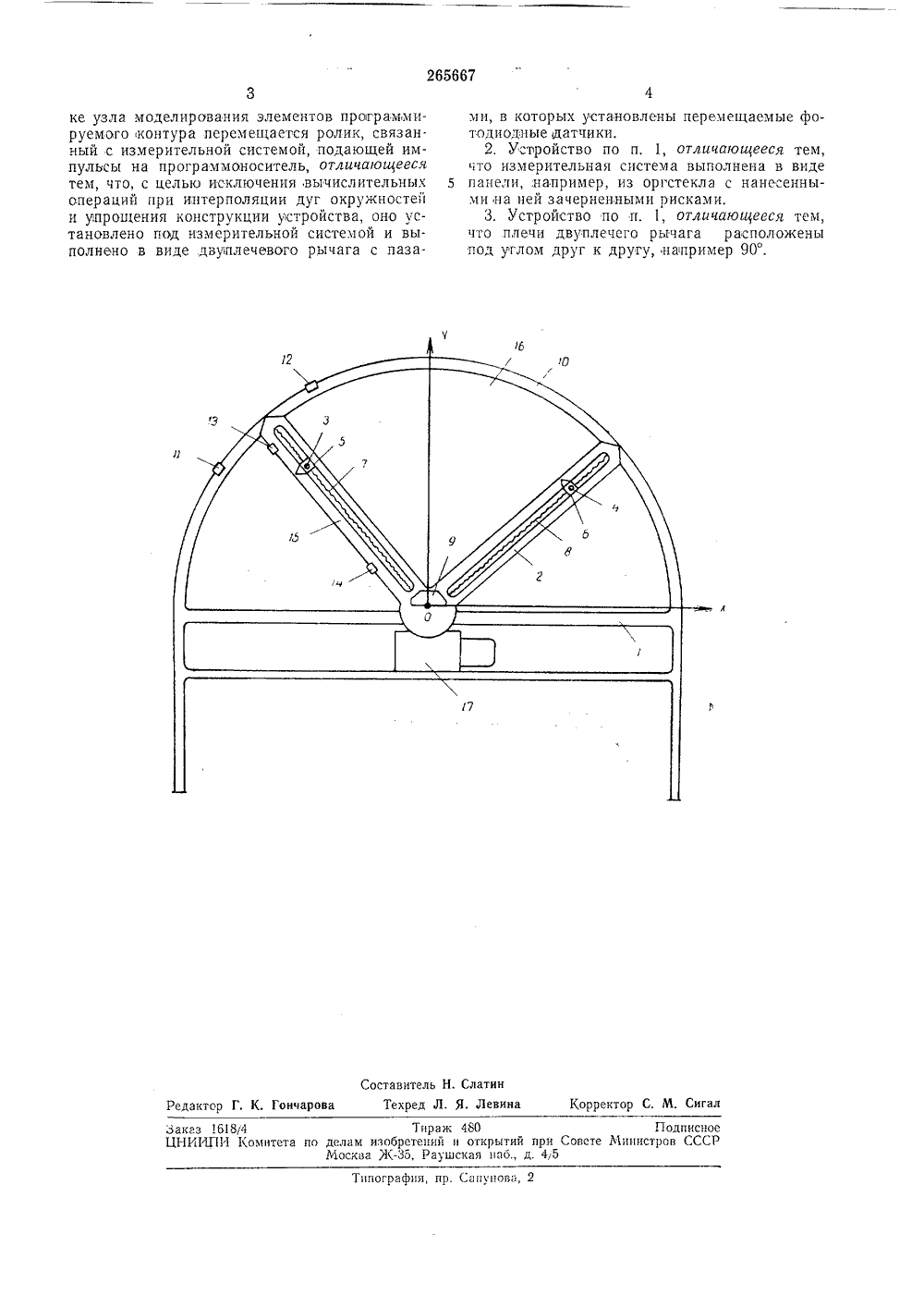

висимое т. свидетельства68 ( 1215748/25-8) 5/ Заявлено 29.1.19 Кл присоединением заявкиЧПК С 05 Ь 19/00УДК 62-503.55(088.8 риоритетпубликовано 09 111.1970. Бюллетень10ата опубликования описания 23.И,1970 Комитет по делам изобретений и открытий и .з Совете Министров СССРАвторыизобретения А. Руманов и ан аявите ОДЕЛИРУЮЩЕЕ УСТРОЙСТВО ДЛЯ ЗАПОЛНЕН ПРОГРАММОНОСИТЕЛЯНа металщающийсярычаг 2, пллом 90. Вплечей рыча Предложенное устройство может быть использовано на предприятиях, эксплуатирующих станки с программным управлением.Известно универсальное моделирующее устройство для заполнения программирующих лент, по линейке узла моделирования элементов программируемого контура которого перемещается ролик, связанный с измерительной систем ой.Предложенное моделирующее устройство для заполнения отрограммоносителя отличается тем, что оно установлено под измерительной системой и выполнено в виде двуплечего рычага с пазами, в которых установлены перемещаемые фотодиодные датчики, При этом плечи двуплечето рычага расположены под углом друг к другу, например 90, а измерительная система выполнена в виде панели из оргстекла с нанесенными на ней зачерненными рисками. Такое выполнение исключает вычислительные операции при интерполяции дуг окружностей и упрощает конструкцию устройства.На чертеже схематично изображено описываемое устройство. лическои раме 1 установлен враотносительно точки О двуплечий ечи которого расположены под угпазах, профрезерованных вдоль га, установлены фотодиодные датчики 3 и 4, которые связаны с гаиками 5, б и винтами 7, 8, а последние - с приводом 9, На кольце 10 смонтированы два подвижных конечных выключателя 11 и 12. Аналогичные вы ключатели 13 и 14 смонтированы вдоль линейки 15, На раме 1 укреплена панель 1 б из оргстекла с нанесенными на ней рисками, заполненными несмываемой черной тушью. Фотодиоды датчиков 3 и 4 электрически связа,ны со схемой формирования, усиления и записи импульсов на магнитную ленту.Устройство работает, следующим образом.При записи окружности рычаг 2 приводом17 вращается со скоростью, соответствующей 15 скорости перемещения инструмента, Фотодподные датчики пересекают зачерненные линии и генерируют импульсы по двум, каналам х иу, число которых пропорционально соответственно синусу и косинусу угла поворота рычага 20 и расстоянию фотодидоа от центра вращения.Начало и конец записи фиксируется срабатыванием конечных выключателей 11 и 12,При записи, прямых рычаг устанавливаегсяпод необходимым углом, а фотодиодные дат чики 3 и 4 перемещаются приводом 9.Начало и конец записи фиксируется срабатыванием конечных выключателей 13 и 14,Предмет изобретения0 1 Чоделируюшее устройство для заполне. ния программоносителя, в котором по линейЗаказ 1 б 18/4 Тираж 480 ПодписноеЦНИЦИ 1 Комитета по делам иаобретепий и открытий при Совете Министров СССРМосква Ж-зб, Раушская иаб., д. 4 уб Типография, пр. Сапунова, 2 ке узла моделирования элементов программируемого контура перемещается ролик, связан. ный с измерительной системой, подающей импульсы на программоноситель, отличающееся тем, что, с целью исключения вычислительных операций при интерполяции дуг окружностей и упрощения конструкции устройства, оно установлено под измерительной системой и выполнено в виде двуплечевого рычага с пазами, в которых установлены перемещаемые фотодиодные датчики.2. Устройство по п, 1, отличающееся тем,что измерительная система выполнена в виде5 панелинапример, из оргстекла с нанесенными на ней зачерненными рисками,3. Устройство по п. 1, отличающееся тем,что плечи двуплечего рычага расположеныпод углом друг к другу, например 90.
СмотретьЗаявка
1215748
Б. А. Руманов, С. И. Кан
МПК / Метки
МПК: G05B 19/00
Метки: заполнения, моделирующее, программоносителя
Опубликовано: 01.01.1970
