Способ изготовления микротермопар
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 263932
Авторы: Зеликовский, Кишиневский, Шнайдерман
Текст

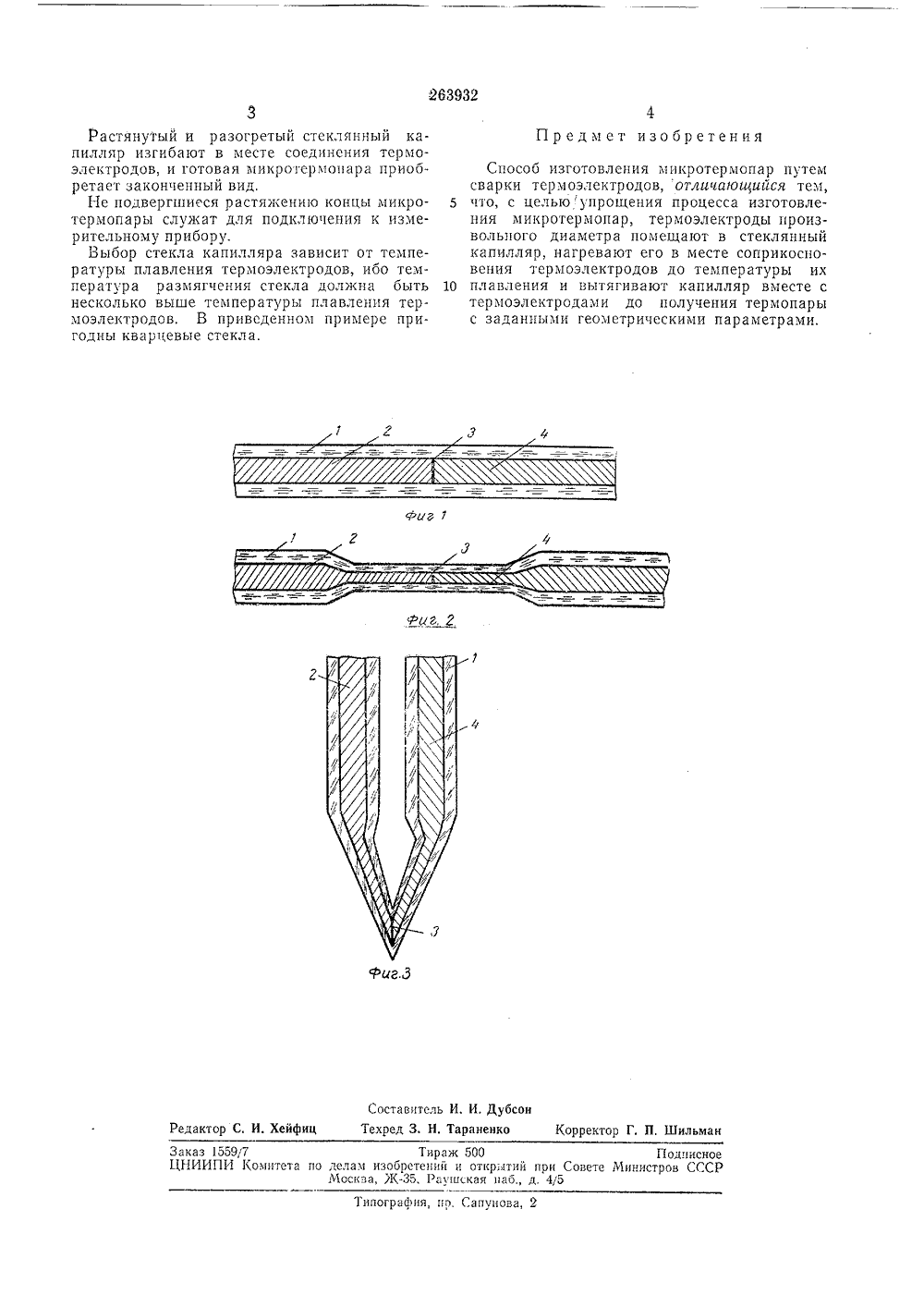

ОП И САНИ Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 263932 Оаюз Советских Социалистических Республик.ЧПК 6 011 Комитет ло делам обретений и открытий ри Совете Министров СССРвител но-исследовательскии институоприборостроения ПОСОБ ИЗГОТОВЛЕНИЯ М ТЕРМОП 0 Изобретение относится к технологии изготовления микротсрмопар для измерения температур, в том числе в электронроводящих иагрессивных средах,Известен способ изготовления термопар путем механического соединения (пайка, сваркаи т. д.) двух металлических проводов, которыеот спая до зажимов тщательно изолируютсяи для защиты от непосредственного воздействия окружающей среды и придачи механической прочности заключаются в специальнуюарматуру, состоящую из электроизоляционного материала, защитного газонепроницаемогочехла и головки (коробки) с двумя зажимами. 1Однако известный способ отличается длительностью и сложностью изготовления микротермопар и требует большого расхода высококачественных сталей для защиты термопарот воздействия окружающей среды. 2По предлагаемому способу, с целью упрощения процесса, термоэлектроды произвольного диаметра помещают в стеклянпый капилляр, нагревают его в месте соприкосновения термоэлектродов до температуры их 2плавления и вытягивают капилляр вместе стермоэлектродами до получения термопары сзаданными геометрическими параметрами,В результате применения предлагаемогоспособа можно изготовить мпкротермопары с 3 размерами в рабочей части порядка единиц микрон по диаметру и единиц миллиметров по длине, что в свою очередь позволит снизить инерционность. Так как изготовленные по предлагаемому способу микротермопары покрыты сплошной стеклянной изоляцией, их можно применять для измерения температур в электропроводных и агрессивных средах.На фпг. 1 изображен стеклянный капилляр, в который помещены термоэлектроды произвольного диаметра; на фиг. 2 - капилляр после растяжения; на фиг. 3 - готовая термопара,В стеклянный капилляр 1 вставляют два проволочных термоэлектрода 2 и 3 (например, медный - Т 1083 С и манганиновый - 71058 С) и нагрегают в месте соединения 4 термоэлектродов до температуры, близкой к температуре плавления термоэлектродов (в приведенном примере до 1000 - 1 00 С) . Горизонтально ориентированный и нагретый до казанпоЙ температуры участокляра растягивают в обе стороны до тех пор, пока диаметр растягиваемого участка не станст равным заданному (например, единицы микрон), При этом в месте соединения термоэлектродов за счет взаимной диффузии будсг создано механически прочное соединение, обеспечивающее необходимый электрический контакт,263932 П р ед м ет изо бр етения Составитель И, И. ДубсонРедактор С, И. Хейфиц Техред 3. Н. Тараненко Корректор Г. П, Шиль Тираж 500 Подписное а по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушскап паб., д. 4/5аказ 155977НИИПИ Омит Типограф 1 р. Сапунова,Растянутый и разогретый стеклянный капилляр изгибают в месте соединения термоэлектродов, и готовая микротермопара приобретает законченный вид,Не подвергшиеся растяжению концы микротермопары служат для подключения к измерительному прибору.Выбор стекла капилляра зависит от температуры плавления термоэлектродов, ибо температура размягчения стекла должна быть несколько выше температуры плавления термоэлектродов. В приведенном примере пригодны кварцевые стекла. Способ изготовления микротермопар путемсварки термоэлектродов, отличающийся тем, 5 что, с цельюупрощения процесса изготовления микротермопар, термоэлектроды произвольного диаметра помещают в стеклянный капилляр, нагревают его в месте соприкосновения термоэлектродов до температуры их 10 плавления и вытягивают капилляр вместе стермоэлектродами до получения термопары с заданными геометрическими параметрами.
СмотретьЗаявка
1274687
И. Зеликовский, В. И. Шнайдерман, Кишиневский научно исследовательский институт электроприборостроени
МПК / Метки
МПК: G01K 7/02
Метки: микротермопар
Опубликовано: 01.01.1970
Код ссылки
<a href="https://patents.su/2-263932-sposob-izgotovleniya-mikrotermopar.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления микротермопар</a>
