Установка для диффузионного хромирования

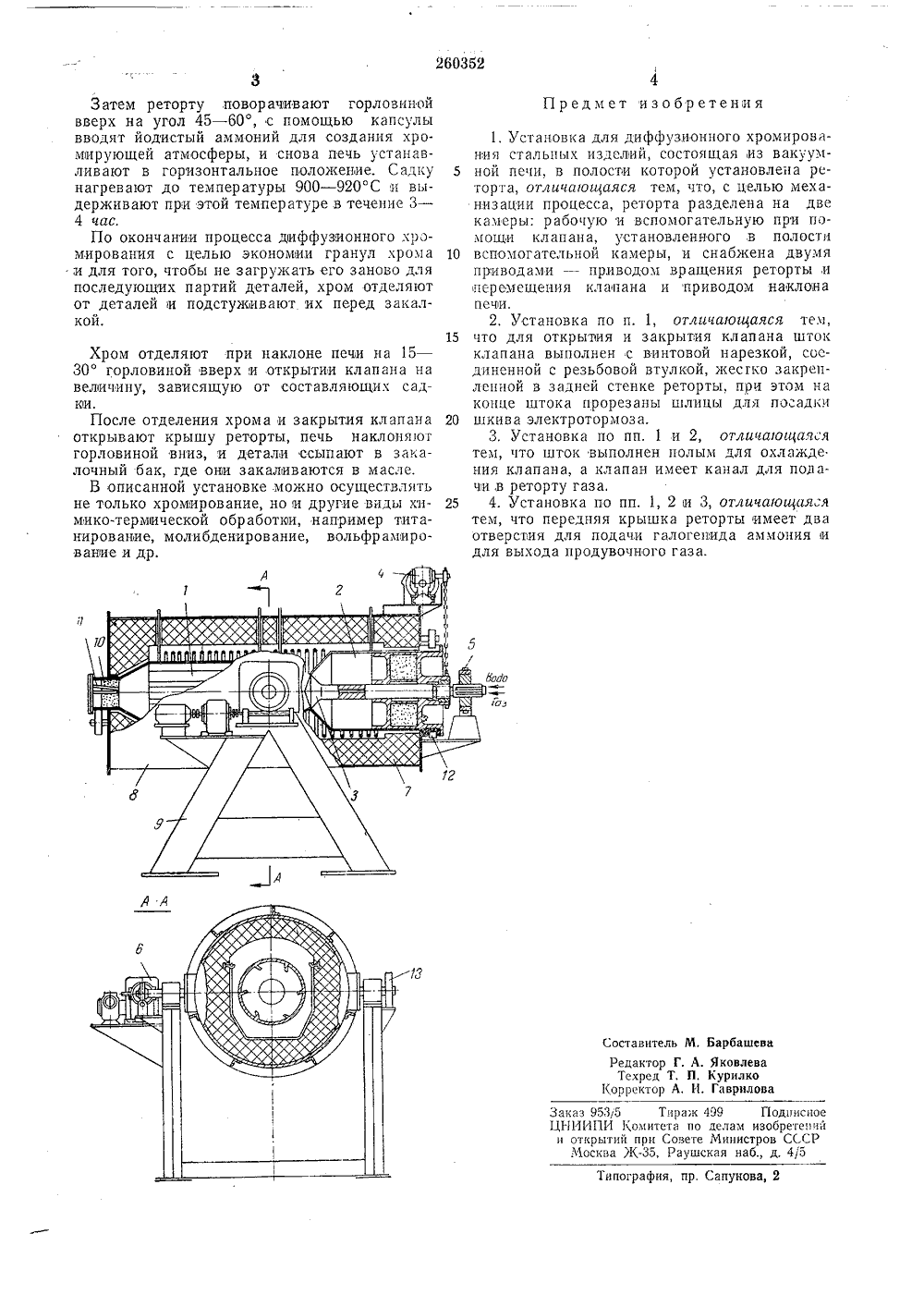

ОПИСАНИЕИЗОБРЕТЕНИЯИ АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ 26 О 352 Союз Соеетоиих Социалистических Республии02 Кл Заявлено 21.Х 1.1965 ( 1043767/22-1)с присоединением заявкиПриоритет МПК С 23 с Комитет по делам изобретений и отнрыти при Совете Министров СССРК 621.793,6(088.8) убликовано 22,Х 11,1969, Бюллетеньза 19 та опубликования описания бЛ 1.1970В НИ СТАНОВКА ДЛЯ ДИФФУЗИОННОГО ХРОМ 2 хода продувочног генида аммония и длгаза. схема установки.реторты, разделенной вспомогательную капана д, механизма 4 низма 5 открытия и низма б наклона пе На чертеже показана Установка состоит из на рабочую камеру 1 и меру 2 при помощи кл вращения реторты; мех закрытия клапана; мех чи и электронагревателяУстановка заключена ров ан а н а станине 9.В передней части рет 10 с герметизированным та вращается на катках печи с ретортой при нак жении предусмотрен эл моз 13. в каркас 8 и смонтн 10 я крышка 11. Реторудерж ани я ном полоны й торорты имеет клапаном 12. Для лопе в нунектромагнит Подлежа 20 гружают ч торты при кальному,рабочую к ходится во 5 кой же те После со печь накло открывают высыпают 0 ется с детаЗависимое от авт. свидетельстваВ известных установках для химико-термической обработки стальных изделий с использованием в,качестве насыщающей среды твердых порошкообразных металлов или смесей изделия помещают непосредственно в порошкообразную среду и нагревают до необходимой температуры диффузии.При этом имеют место большие потери насыщающих смесей, большие затраты энергии на нагрев контейнера, а также невозможно осуществить непосредственную закалку,В предлагаемой установке для диффузионного хромирования загрузку деталей осуществляют в разогретую реторту и выгрузку из разогретой реторты при механизации всего процесса диффузии. Это стало возможным благодаря раздельному помещению изделий и гранулированного хрома в реторте, разделенной клапаном на рабочую камеру для деталей ы вспомогательную для гранулированного хрома.Для открытия и закрытия клапана шток его выполнен с винтовой нарезкой, соединенной с резьбовой втулкой, жестко закрепленной в задней стенке реторты, При этом на конце штока прорезаны шлицы для посадки шкива электротормоза. Шток выполнен палыч для охлаждения клапана, а клапан имеет канал для подачи в реторту газа, Передняя крышка реторты имеет дза отверстия для подачи голощне хромированию изделия заерез крышку в передней части реее положении, близком к верти- в заранее разогретую до 850 С амеру, Гранулированный хром навспомогательной камере при тампературе,здания нейтральной атмосферы няют горловиной вниз на 45 - бО, клапан, и гранулированный хром в рабочую камеру, где он смешнвалям,и.Заказ 95315 Тираж ЦНИИПИ Комитета по и открытий при СоветМосква Ж, Рауш 99 Подписное делам изобретенийМинистров СССР кая наб., д. 4/5 пография, пр, Сапуно 3Затем реторту поворачивают горловиной вверх на угол 45 - б 0, с помощью капсулы вводят йодистый аммоний для создания хромнрующей атмосферы, и снова печь устанавливают в горизонтальное положенне. Садку нагревают до температуры 900 - 920 С и выдерживают при этой температуре в течение 3 - 4 час.По окончании процесса диффузионного хромирования с целью экономни гранул хрома и для того, чтобы не загружать его заново для последующих партий деталей, хром отделяют от деталей и подстуживают их перед закалкой. Хром отделяют при наклоне печи на 15 - 30 горловиной вверх:и открытии клапана на величину, зависящую от составляющих садии.После отделения хрома и закрытия клапана открывают крышу реторты, печь наклоняюг горловиной вниз, и детали ссыпают в закалочный бак, где ови закаливаются в масле.В описанной установке можно осуществлять не только хромирование, но и другие виды химико-термической обработками, например титанирование, молибденирование, вольфрамирование и др,Предмет изобретения 1. Установка для диффузионного хромирования стальных изделий, состоящая из вакуум 5 ной печи, в полостями которой установлена реторта, отличающаяся тем, что, с целью механизации процесса, реторта разделена на двекамеры: рабочую и вспомогательную при помощи клапана, установленного в полости10 вспомогательной камеры, и снабжена двумяприводами - приводом вращения реторты,нперемещения клавдиана и приводом наклонапечки,2. Установка по п. 1, отличающаяся тем,15 что для открытия и закрытия клапана штокклапана выполнен с винтовой нарезкой, соединенной с резьбовой втулкой, жестко закрепленной в задней стенке реторты, при этом наконце штока прорезаны шлицы для посадки20 шкива электротормоза.3. Установка по пп. 1 и 2, отличающаясятем, что шток выполнен полым для охлаждения клапана, а клапан имеет канал для подачи,в реторту газа.25 4. Установка по пп. 1, 2 и 3, отличающаясятем, что передняя крышка реторты имеет дваотверстия для подачи галогепида аммония идля выхода продувочного газа.
