Канатов едущий шкив
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 252772
Авторы: Берг, Галинский, Дригола, Журавлев, Кавказский, Лесной, Ливанов, Проектно, Сметании, Энергетики
Текст

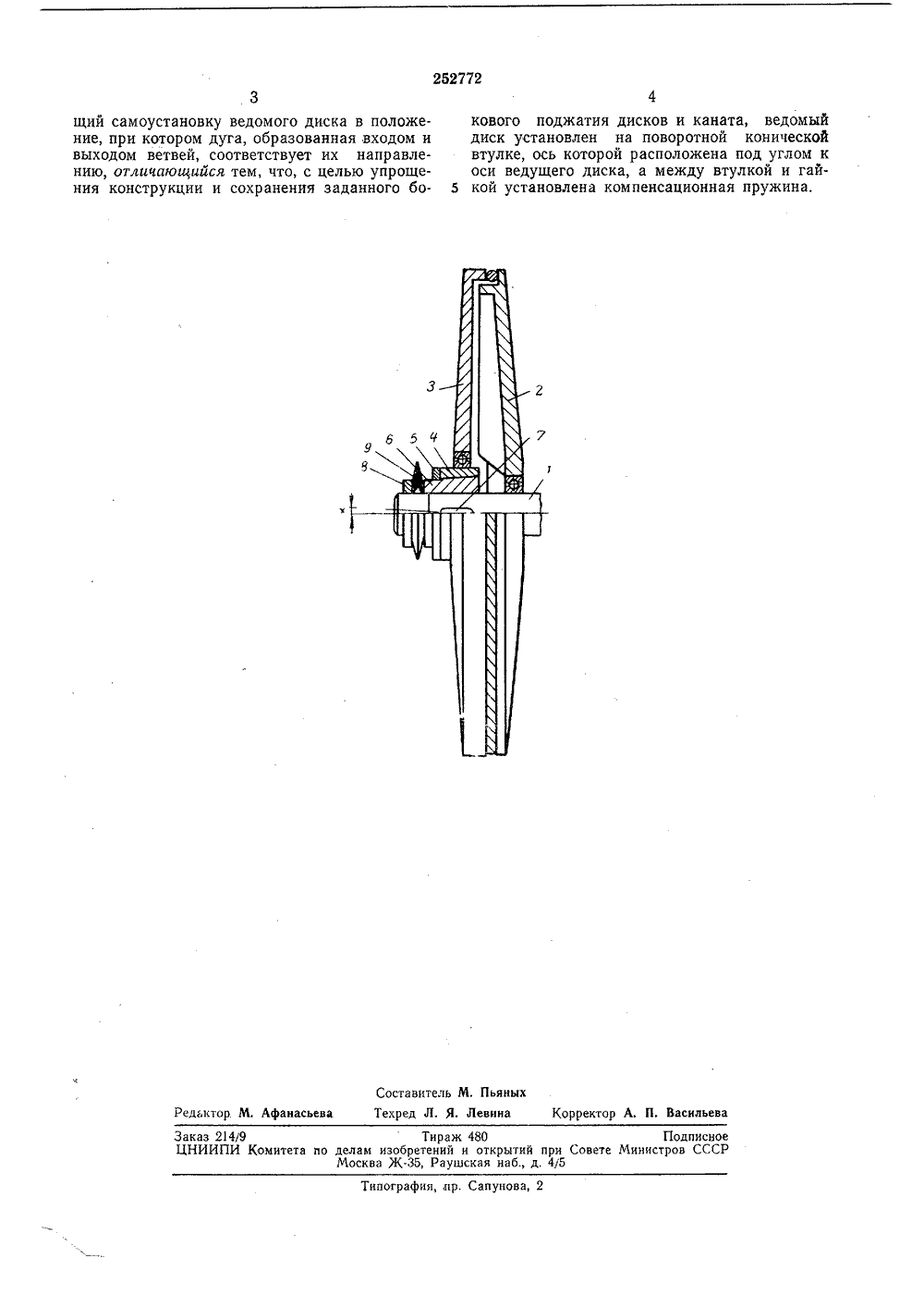

252772 Союз Советских Социалистических Республик.1968 ( 1253085/25-2 471 т, 2 Комитет по делам изобретений и открыти при Совете Министров СССР1 К Г 16 с риоритет Опубликов 1.851.5 (088.8) 22.1 Х,1969. Бюллетень Ь Дата бликования описания 23,11.197 Авторыизобретени ерг, А. етанин Л, Дригола авлев иЛива К В, Галиискии, ВН. А. Кавказский филиал проектно-конструкто Жур Л. М. Центрального иау рского института м сной промышленно явител но-исследовательскогоеханизации и энергетиксти НАТОВЕДУЩИЙ ШКИВ состоящии из веду- установленных на обым боковым поджаи помощи гайки, вется от минимальнойветвей каната до й дуге обеспечиваюприсоединением заявкиИзобретение относится к области машиностроения, а именно к конструкции канатоведущих шкивов для передачи тягового усилия трением, предназначенных для приводов канатных транспортных установок. 5Известные канатоведущие шкивы для передачи тягового усилия трением конструктивно сложны; прижатие каната к торцовой поверхности шкива осуществляется посредством бесконечной роликовой цепи. При входе и выходе 10 каната из шкива происходит перегиб, вызывающий износ каната и диска.Шкивы не имеют устройств, обеспечивающих постоянство бокового поджатия при износе дисков и изменении диаметра каната. 15Целью настоящего изобретения является создание канатоведущего шкива. Это достигается тем, что ведомый диск шкива установлен на поворотной конической втулке, ось которой расположена под углом к оси ведущего 20 диска, а между втулкой ведомого диска и поджимной гайкой установлена компенсационная пружина.На приведенном чертеже изображена схема предлагаемого канатоведущего шкива. Он со стоит из оси (вала) 1 и ведущего диска 2. Ведомый диск 3, снабженный ребордой, установлен на конической втулке 4, не соосной с валом 1 шкива и поджимаемой гайкой 5. При ослаблении гайки 5 втулку 4 можно повернуть ЗО относительно скользящей по оси 1 втулки б, обеспечивая правильное размещение зоны минимального расстояния (ручья) между ведомым и ведущим дисками при изменении направления сбегающей и набегающей ветвей каната.Скользящая втулка б посажена на шпонке 7 и поджимается гайкой 8 через пружину 9, с необходимым усилием прижимая ведомый диск 3 к ведущему 2, Так как ось втулки 4 наклонена и оси 1 под некоторым углом а, то диск 3 занимает по отношению к диску 2 положение, обеспечивающее равномерное изменение величины ручья между ними от минимального значения в рабочей зоне шкива до максимального в зоне выхода ветвей каната из шкива, что уменьшает износ каната.Реборды дисков могут быть выполнены съемными и футерованными фрикционным материалом, что увеличивает передаваемое усилие, а также срок службы шкива. Предмет изобретен Канатоведущий шкив, щего и ведомого дисков, щем валу, с регулируем тием каната и дисков пр личина которого изменяе в местах входа и выхода максимальной на рабоче252772 Составитель М, ПьяныхАфанасьева Техред Л. Я, Левина Корректор А, П. Василье едьктор Заказ 214/9 Тираж 480 ПодписноеЦНИИПИ Комитета ао делам изобретений и открытий при Совете Министров СССРМосква Ж, Раушская наб., д. 4/5 Типографияпр. Сапунова щий самоустановку ведомого диска в положение, при котором дуга, образованная входом и выходом ветвей, соответствует их направлению, отличающийся тем, что, с целью упрощения конструкции и сохранения заданного бокового поджатия дисков и каната, ведомый диск установлен на поворотной конической втулке, ось которой расположена под углом к оси ведущего диска, а между втулкой и гай кой установлена компенсационная пружина.
СмотретьЗаявка
1253085
К. В. Галинский, В. Л. Дригола, Л. В. Берг, А. П. Ливанов, Н. А. Журавлев, Л. М. Сметании, Кавказский филиал Центрального научно исследовательского, проектно конструкторского института механизации, энергетики, лесной промышленности
МПК / Метки
МПК: F16H 55/50, F16H 55/52
Опубликовано: 01.01.1969
Код ссылки
<a href="https://patents.su/2-252772-kanatov-edushhijj-shkiv.html" target="_blank" rel="follow" title="База патентов СССР">Канатов едущий шкив</a>
