Исполнительный клапан для системы регулирования давления гермокабин летательныхаппаратов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

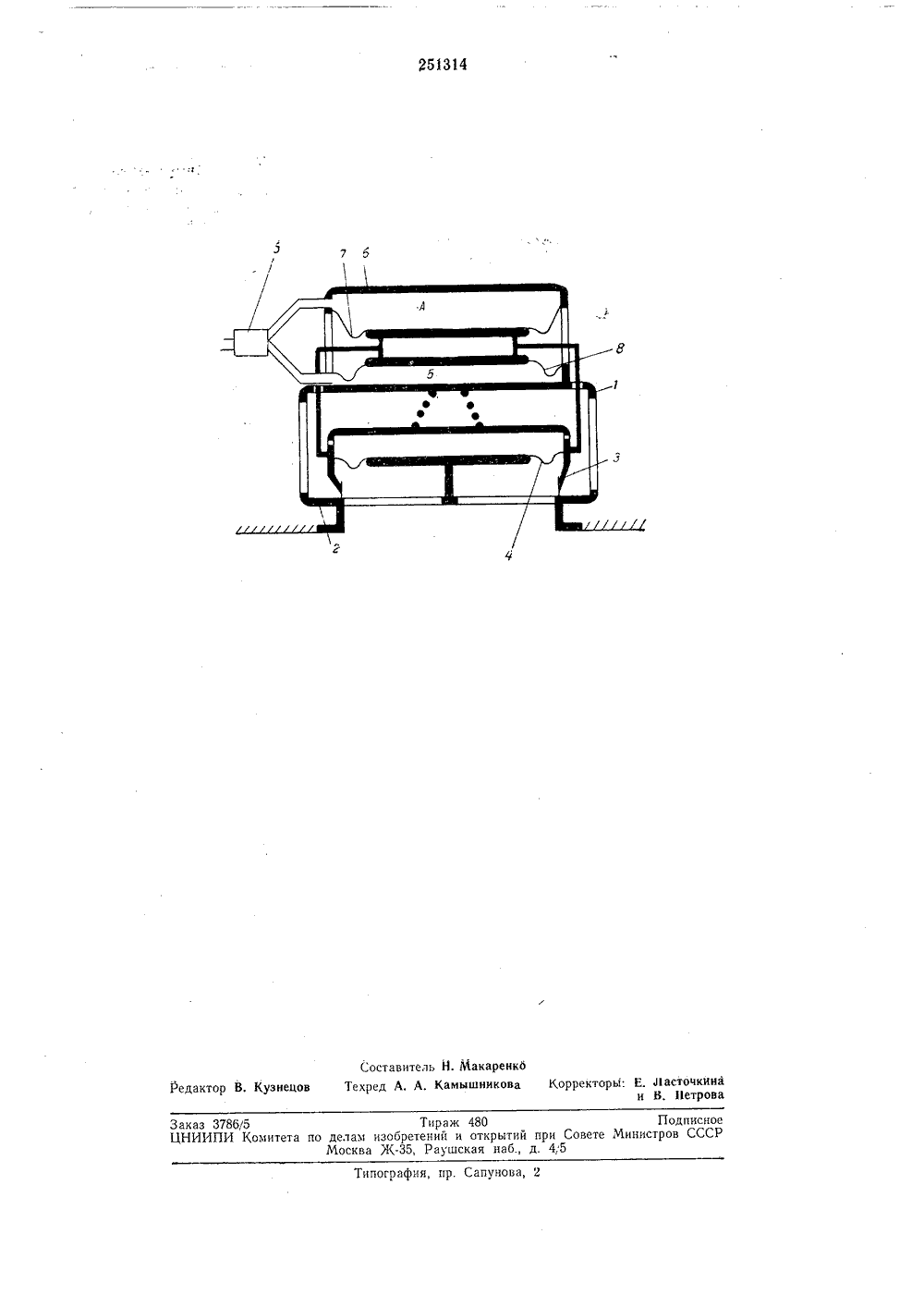

ОПИСАНИ ИЗОБРЕТЕН И К АВТОРСКОМУ СВИДЕТЕЛЬСТ Союз Советских Социалистических Республикисое ением за Приори Комитет по делам аобретений и откры при Совете Министр СССРОпубликовано 26.7111.1969. Бюллетень2Дата опубликования описания 22.1.1970 Авторыизобретения А. Медведев, А. С. Романов и В. Ф, Туфли Заявител ИСПОЛНИТЕЛЬНЪЙ КЛАПАН ДЛЯ СИСТЕМЫ ГУЛИРОВАНИЯ ДАВЛЕНИЯ ГЕРМОКАБИН ЛЕТАТЕЛЬНЫХ АППАРАТОВИзвестны исполнительные клапаны для системы регулирования давления гермокабин летательных аппаратов, состоящие из корпуса, 1 срышки с дюзой, подпружиненной основной мембраны, на которой подвешен запорный орган вялой мембраны, укрепленной в разъеме запорного органа, и опорного диска, причем командное давление от регулятора подается в управляющую полость, образованную крышкой клапана, основной мембраной 1 и запорным органом. Однако для этих клапанов характерно некоторое завышение регулируемого параметра от заданной величины, связанное с необходимостью преодоления разности кабинного и управляющего давле ний жесткости мембраны и пружины.Предлагаемый клапан отличается от известных наличием двух управляющих полостей, позволяющих получить меньшую инерционность клапана. 2На чертеже представлен предлагаемый иополнительный клапан.Он содержит корпус 1, седло 2, запорный орган 3, опорный диск с вялой мембраной 4. Командное давление от распределителя 5 2 поступает в управляющие полости А и Б. Полость А образована крышкой б и мембраной/, жесткиЙ центр которой соединен с жестким центром мембраны 8, а также с запорным подпружиненным органом 3. Полость Б образована мембраной 8 и корпусом 1.При поступлении воздуха в полости А и Б от распределителя 5 из-за разности давлений в них Рл - Ре перемещается запорный орган 3, уменьшающий или увеличивающий расход воздуха из кабины в атмосферу.Предмет изобретенияИсполнительный клапан для системы регулирования давления гермокабин летательных аппаратов, включающий корпус, основную мембрану, седло, вялую мембрану, укрепленную в разъеме подпружиненного запорного органа, опорньш диск и управляющую полость, отличающийся тем, что, с целью повышения быстродействия клапана, в нем выполнена вторая управляющая полость, образованная стенкой корпуса и дополнительно установленной мембраной, жесткий центр которой соединен с жестким ,центром основной мембраны и тягами с запорным органом, причем управляющие полости соединены каналами с распределителем командного давления системы регулирования.Заказ 3786/5 Тираж 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва Ж, Раушская наб., д. 4,5 Типография, пр, Сапунова, 2
СмотретьЗаявка
1253672
А. А. Медведев, А. С. Романов В. Ф. Туфлин
МПК / Метки
МПК: B64D 13/04, F16K 17/04
Метки: гермокабин, давления, исполнительный, клапан, летательныхаппаратов, системы
Опубликовано: 01.01.1969
Код ссылки
<a href="https://patents.su/2-251314-ispolnitelnyjj-klapan-dlya-sistemy-regulirovaniya-davleniya-germokabin-letatelnykhapparatov.html" target="_blank" rel="follow" title="База патентов СССР">Исполнительный клапан для системы регулирования давления гермокабин летательныхаппаратов</a>
Исполнительный клапан для системы автоматического регулирования давления воздуха в гермокабине летательного аппарата
Номер патента: 288471
Опубликовано: 01.01.1970
Авторы: Крицын, Сидельников
МПК: B64D 13/06, F16K 17/02
Метки: аппарата, воздуха, гермокабине, давления, исполнительный, клапан, летательного, системы
...1, межмембранную Д и надмембранную Е полости.Полость В непосредственно сообщена с полостью Д и через дроссель 10 - с полостью Б. Кроме того, полость В через размещенное в ней нормально открытое сопло 11 сообщена с полостью Е, Полости Д и 1 через размещенные в них нормально открытое сопло 12 и нормально закрытое сопло 13 сообщены между собой и с камерой А, Заслонкой сопла 11 служит жесткий центр 14 мембраны 7, а за288471 Предмет изобретения Составитель Д, Родионова Редактор Н. Старостина Техред Т. П. Курилко Корректор Т. А. УманецЗаказ 3988(9 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж.35, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 слонкой сопел 12 и 13 служит жесткий центр...
Исполнительный клапан регулятора давления воздуха, например, для гермокабин летательных аппаратов
Номер патента: 326897
Опубликовано: 27.02.2006
Авторы: Взоров, Крицын, Сидельников
МПК: B64D 13/04, F16K 17/04
Метки: аппаратов, воздуха, гермокабин, давления, исполнительный, клапан, летательных, например, регулятора
Исполнительный клапан регулятора давления воздуха, например, для гермокабин летательных аппаратов, содержащий корпус, двустороннее седло, мембрану с жестким центром, на которой подвешен подпружиненный запорный орган с посадочными элементами, закрепленными на его тарельчатых частях, отличающийся тем, что, с целью повышения надежности работы и исключения возможности разгерметизации гермокабины при отказе командного прибора, запорный орган снабжен упругим, например подпружиненным, упором, установленным на корпусе с зазором по отношению к запорному органу, а разность площадей тарельчатых частей запорного органа равна эффективной площади мембраны или больше ее.
Система кондиционирования воздуха гермокабины летательного аппарата
Номер патента: 1619603
Опубликовано: 20.02.2005
Авторы: Васкович, Горюнов, Лачаев
МПК: B64D 13/08
Метки: аппарата, воздуха, гермокабины, кондиционирования, летательного
Система кондиционирования воздуха гермокабины летательного аппарата, содержащая теплообменник предварительного охлаждения, вход и выход холодной полости которого сообщен с атмосферой, турбокомпрессор и источник сжатого воздуха, соединенный с кабиной основным трубопроводом подачи воздуха с размещенными в нем агрегатами охлаждения и регулирования параметров воздуха, подаваемого в кабину, отличающаяся тем, что, с целью улучшения эксплуатационных характеристик путем обеспечения требуемых параметров кондиционирования при изменении в широком диапазоне условий эксплуатации летательного аппарата и повышения надежности при снижении веса системы, она снабжена заслонкой и обратным клапаном,...
Система кондиционирования воздуха гермокабины летательного аппарата
Номер патента: 1269415
Опубликовано: 20.12.2004
МПК: B64D 13/08
Метки: аппарата, воздуха, гермокабины, кондиционирования, летательного
Система кондиционирования воздуха гермокабины летательного аппарата, содержащая источник сжатого воздуха, теплообменники, турбохолодильную установку с турбиной и вентилятором, и рециркуляционный канал, замкнутый через гермокабину, в котором установлены вентилятор, фильтр и теплообменник, отличающаяся тем, что, с целью повышения экономичности и уменьшения массы системы, вентилятор рециркуляционного канала установлен на одном валу с турбиной и вентилятором турбохолодильной установки, при этом вход турбины дополнительно соединен через рециркуляционный канал с гермокабиной, выход турбины дополнительно соединен с входом холодной полости теплообменника рециркуляционного канала, а выход...
Система кондиционирования воздуха гермокабины летательного аппарата
Номер патента: 1345552
Опубликовано: 20.02.2005
Авторы: Адлер, Васкович, Лачаев
МПК: B64D 13/08
Метки: аппарата, воздуха, гермокабины, кондиционирования, летательного
1. Система кондиционирования воздуха гермокабины летательного аппарата, содержащая источник сжатого воздуха, турбины расширения кабинного и атмосферного воздуха, вентилятор и теплообменник, отличающаяся тем, что, с целью повышения эффективности и экономичности системы, она снабжена компрессором, установленным на одном валу с турбиной расширения кабинного воздуха и дополнительным теплообменником, вход холодной полости которого соединен с выходом турбины расширения атмосферного воздуха, а выход холостой полости - с входом компрессора, выход которого соединен с атмосферой, при этом турбина расширения атмосферного воздуха закреплена на одном валу с вентилятором. 2. Система по п.1,...
