Барабанный контроллер с сегментодержателями
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

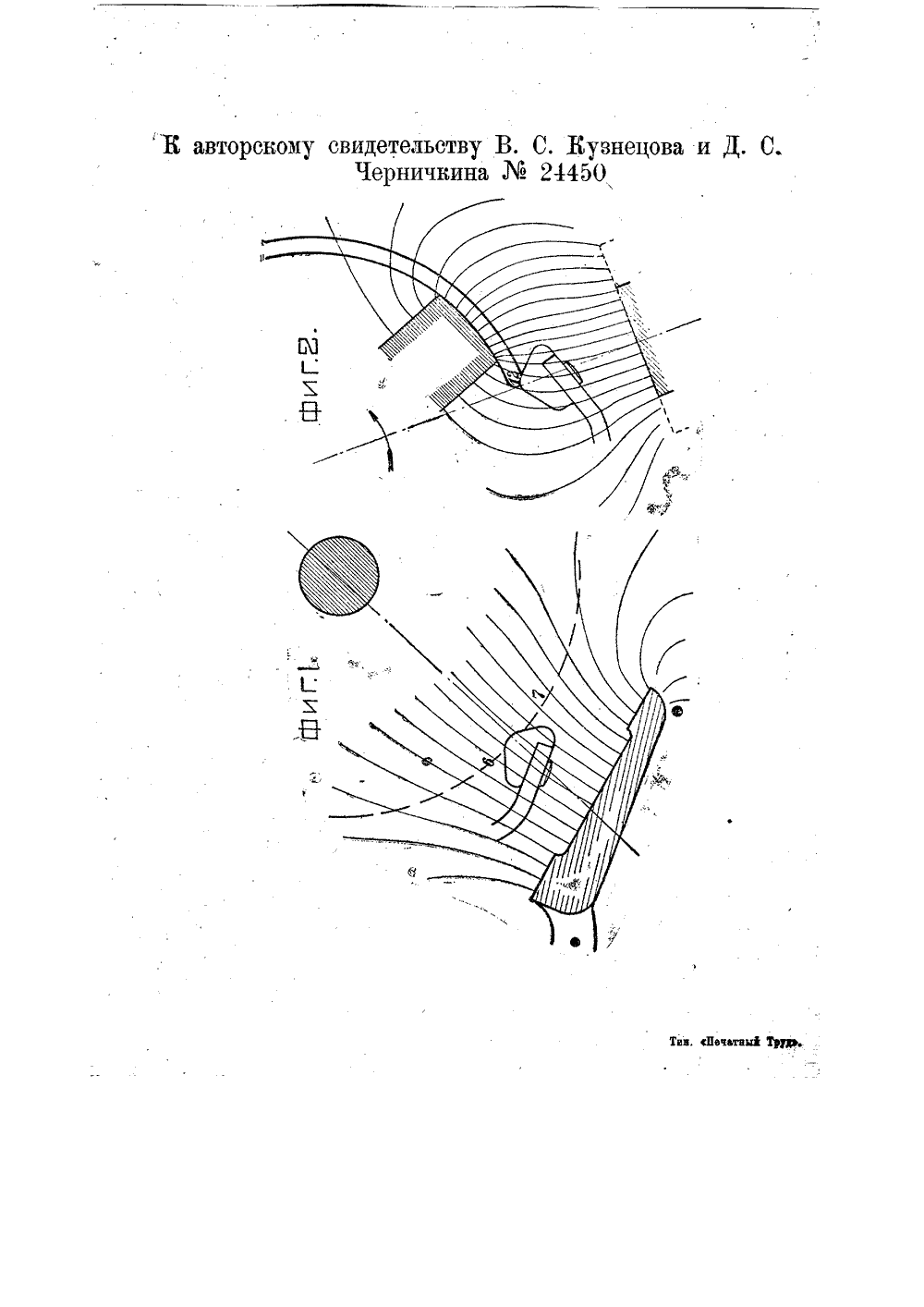

сс 20 Ь, 2 рекое евидетельетво на изооретенйе ПИСАН банного контроллера с сегментодержателям авторскому свид заявленному и Д. Ссви ,льству В. С, Кузнецоваапреля 1929 года (заяв, дсвидетельства опубликовано 31 декабр Черни чиина,969). 1931 г О выдаче авторско Я,Известны уже барабанные контроллеры, у которых на изолированном валу крепятся сегментодержатели, выполненные из форромагнитного материала (например железа или чугуна). Согласно . предлагаемому изобретению стойки сегментодержателей, на которых крепятся концы контактных сегментов, разрывающих ток, выполняются из не феррома,гнитного материала (например, латуни, цинка, алюминия или бронзы), Изобретение имеет целью уменьшение влияния упомянутых стоек на направление магнитных линий в зоне искрогашения,На чертеже фиг. 1 изображает примерную схему распределения линий гасящего электрическую дугу магнитного поля при выполнении барабана контролМера из не ферромагнитного материала; фиг, 2 - схему распределения линий магнитного поля при выполнении барабанаиз ферромагнитного материала,При барабане из ферромагнитного материала силовые линии поля отклоняются в сторону уходящего по стрелке барабана, направляясь к стойке сегмен- тодержателя, на которой крепится конец сегмента. Это отклонение от радиального направления особенно заметно в 1 точ ке 12, в которой возникает дуга. В данном случае направление дуги почти совпадает с направлением силовых линий поля, а следовательно сила, выдувающая дугу, пропорциональная синусу угла между током и полем, будет мала, тоесть гашение будет неудовлетворительно. По данным заявителей возможность удаления пальца от коица сегмента также не дает хороших результатов, так как в этом случае имеется возможность сбрасывания дуги на контактную поверхность пальца.При выполнении барабана контроллера из не ферромагнитного материала силовые линии в точках б и 7 (фиг. 1), идут почти радиально и, следовательно, способствуют выдуванию дуги.Таким образом, в предлагаемой конструкции контроллера хорошо используется поток искрогасителя, что позволяет при;прочих равных условиях облегчить искрогасительную катушку его. Кроме того, ймеется возможность получить хорошее гашение при барабане, выполненном не из цветного металла.Предмет изобретения.Барабанный контроллер с сегментодержателями, выполненными из ферромагнитного материала, отличающийся тем; что те же из стоек сегментодержателей, на которых укреплены конйы контактных сегментов, выполнены из материала не ферромагнитного, с целью уменьшить влияние названных стоек на направление магнитных линий в зоне искрогашения.
