Знаковый индикатор

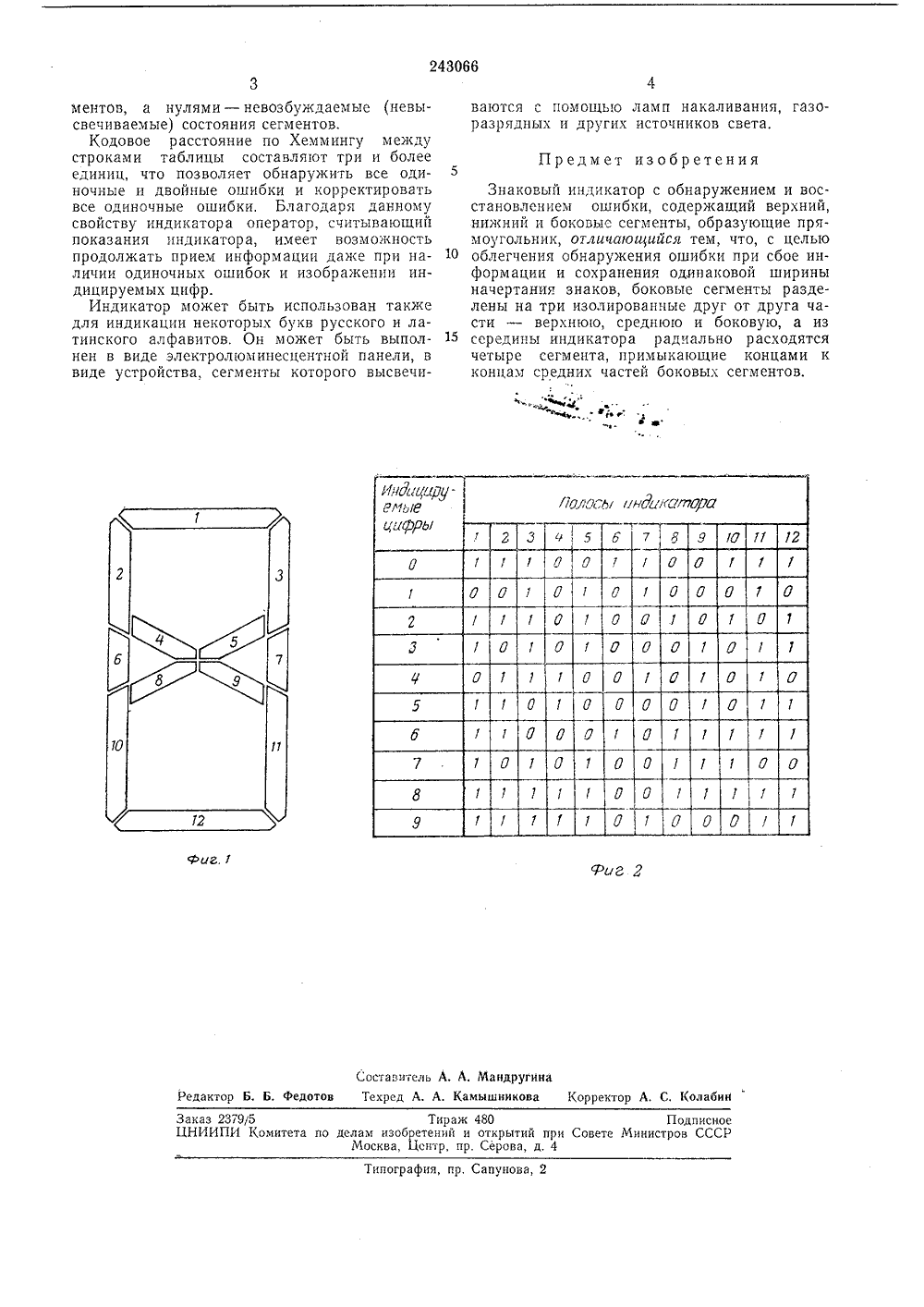

243066 ОПИСАН ИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советских Социалистических Республикс присоединением заявкиПриоритетОпубликовано 05 Х.1969, БюллетенДата опубликования описания 18. Комитет по долам изобретений и открытий при Совете Министров СССРЪ 16 Авторыизобретения,Ростовский и Б. М. Мяси Заявител ЗНАКОВЫЙ ИНДИКА 1 Изобрет женил инУже из ружением семь сегм прямоугол разует из сегмента, друга. ри сбо ширин тор; н а жени ение относится к средствам отобраформации,вестен знакомый индикатор с обнаодиночной ошибки, содержащий ентов, четыре из которых образуют ьник, одну диагональ которого обогнутый сегмент, а другую - два являющихся продолжением друг Предлагаемыи индикатор отличается тем, что боковые сегменты разделены на три изолированные друг от друга части - верхнюю, среднюю и боковую, а из середины индикатора радиально расходятся четыре сегмента, примыкающие концами к концам средних частей боковых сегментов.Это позволяет обнаружить ошибку п е информации и сохранить одинаковую У начертания знаков.На фиг, 1 изображен данный индика а фиг, 2 - таблица возбуждения изобр я при индикации цифр.Индикатор содержит 12 отдельных прямых сегментов, восемь из которых (1, 2, 3, б, 7, 10, 11 и 12) образуют прямоугольник, а остальные (4, 5, 8 и 9) расположены внутри прямоугольника.Верхняя сторона прямоугольника образована верхним горизонтальным сегментом 1, нижняя - нижним горизонтальным сегментом 12. Левая вертикальная сторона прямоугольника образована верхним вертикальным сегментом 2, средним вертикальным сегментом б и нижним вертикальным сегментом 10, 5 правая - верхним вертикальным сегментом 3,средним вертикальным сегментом 7 и нижним вертикальным сегментом 11.Внутри прямоугольника расположены четыре прямых наклонных сегмента, расходящих ся от центра: верхний левый 4, верхний правый 5, нижний левый 8 и нижнип правый 9, Левый верхний наклонный сегмент 4 своим верхним концом примыкает к нижнему концу левого верхнего вертикального сегмента 2.15 Правый верхний наклонный сегмент 5 своимверхним концом примьпсает к нижнему концу правого верхнего вертикального сегмента 3.Левый нижний наклонный сегмент 8 своим нижним концом примыкает к верхнему концу 20 левого нижнего вертикального сегмента 10.Правый нижний наклонный сегмент 9 своим нижним концом примыкает к верхнему концу правого нижнего вертикального сегмента 11.При индикации цифр изображение возбуж дается согласно таблице (фиг, 2), в которойстроки соответствуют индицируемым цифрам от О до 9, а столбцы - сегментам индикатора 1 - 12, Единицами на пересечении столбцов и строк в таблице обозначены возЗо буждаемые (высвечиваемые) состояния сегЗаказ 2379/5 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Цснтр, пр, Серова, д. 4 Типография, пр, Сапунова, 2 ментов, а нулями - невозбуждаемые (невысвечиваемые) состояния сегментов.Кодовое расстояние по Хеммингу между строками таблицы составляют три и более единиц, что позволяет обнаружить все одиночные и двойные ошибки и корректировать все одиночные ошибки, Благодаря данному свойству индикатора оператор, считывающии показания индикатора, имеет возможность продолжать прием информации даже при наличии одиночных ошибок и изображении индицируемых цифр.Индикатор может быть использован также для индикации некоторых букв русского и латинского алфавитов, Он может быть выполнен в виде электролюминесцентной панели, в виде устройства, сегменты которого высвечиваются с помощью ламп накаливания, газоразрядных и других источников света,Предмет изобретения5Знаковый индикатор с обнаружением и восстановлением ошибки, содержащий верхний, нижний и боковыс сегменты, образующие прямоугольник, отличающийся тем, что, с целью 10 облегчения обнаружения ошибки при сбое информации и сохранения одинаковой ширины начертания знаков, боковые сегменты разделены на три изолированные друг от друга части - верхнюю, среднюю и боковую, а из 15 середины индикатора радиально расходятсячетыре сегмента, примыкающие концами к концам средних частей боковых сегментов.
