Котелок для варки пищи, кипячения воды и т. п.
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 24091
Автор: Середа
Текст

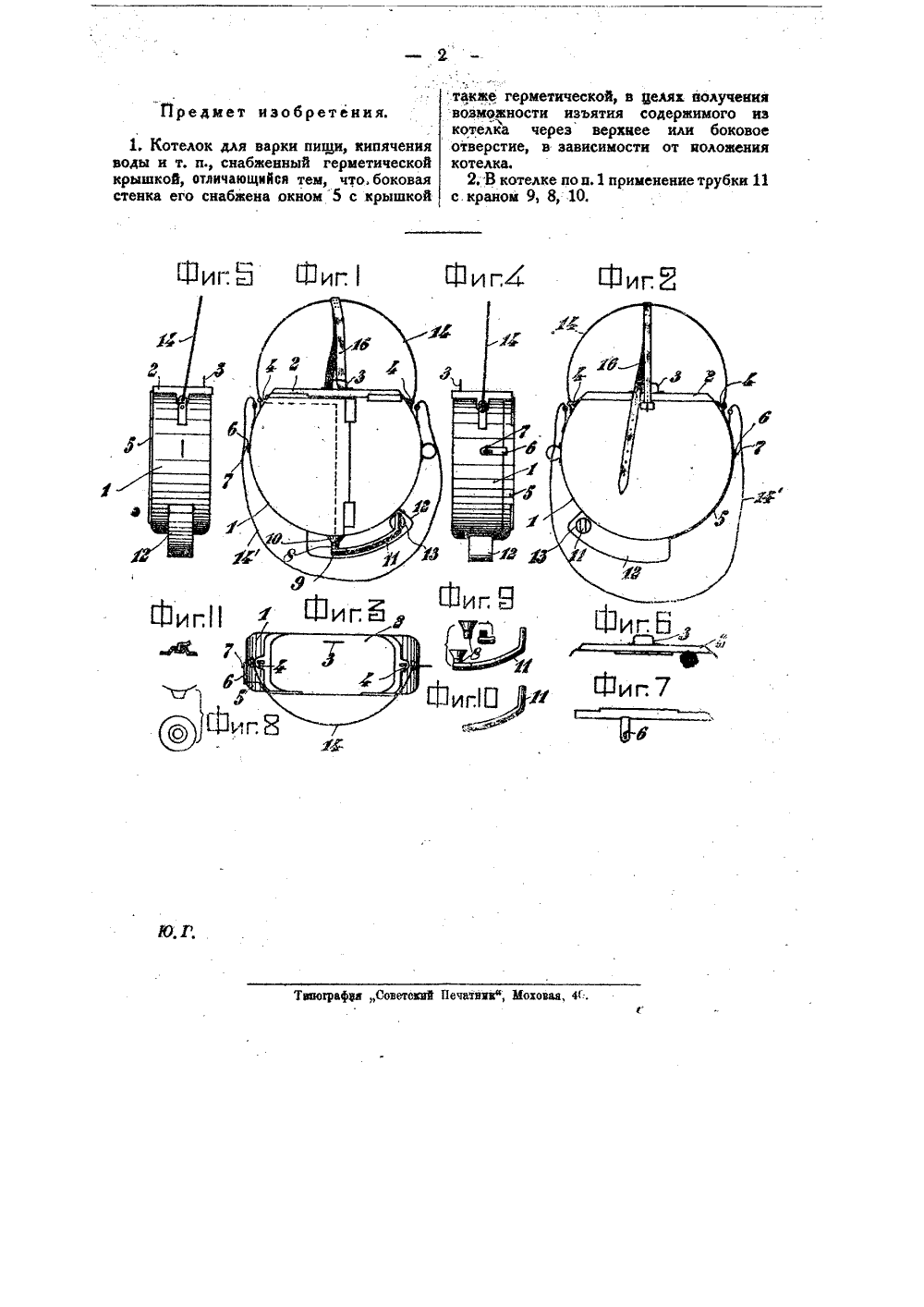

Класс 341, 1 М 24091 ИТОГОВО 8 ИЗООРЕТЕНГ,ЙДЕТЕДЬЕ ОПИСАН телка для варки пищи, кипячени оды и т. К авторскому свидетельству Ф, Д. Середы, за 1930 года (заяв. свнд.710 О выдаче авторского свидетельства опубликовано 30 нному 1 ию оября 1931 года. В предлагаемом котелке с герметической крышкой для варки пищи, кипяче. ния воды и т. п, боковая стенка его снабжена окном с крышкой, также герметической,:в целях возможности изъятия содержимого иэ котелка через .верхнее или боковое отверстие, в зависимости от положения котелка,На чертеже фиг. 1 представляет вид котелка спереди; фиг. 2 - вид его сзади; фиг. 3 - вид. сверху; фиг, 4 - вид котелка с левого бока; фиг. 5 - вид с правого бока; фиг. 6 - 11 - детали котелка.Котелок (фиг. 1) имеет форму цилиндра 1, часть которого срезана по хорде. Образующееся таким образом отверстие прикрывается крышкой 2, скрепленной подвижно с корпусом котелка. Для удобства открывания крышка снабжена скобой 3. В приподнятых противоположных краях крышки 2 имеются продолговатые отверстия по одному с каждой стороны. На боковых стенках котелка, против этих отверстий крышки, укреплены снабжен. ные загибами вращающиеся шпеньки 4. Когда закрывают крышку 2, то шпеньки 4 с загибами",устанавливаются так, чтобы они входили в отверстие крышки, после чего дальнейшим поворотом их крышка закрепляется совершенно плотно. Второе Ртверстие вырезано в одном из оснований котелка и имеет форму сектора под углом в 90 О, обозначенном на фиг. 1 пунктиром. Последнее снабжено крышкой 5 (фиг. 3 - 5), скрепленной подвижно с корпусом котелка и имеющей подвижную скобу 6 с отверстием, в которое входит аналогичный по устройству со шпеньком 4 шпенек 7 (фиг. 5), служащий для закрепления крышки.В нижнюю часть котелка впаян поворотный кран, состоящий из воронкообразной части 10, в узкое отверстие которой ввинчивается согнутая под углом трубка 8,9 и в последнюю - трубка 11. Для предохранения этих трубок от поломки имеется кожух 12 (фиг. 1 и 2), открытый с одной стороны и закрытый с другой.Котелок снабжен еще подвижной дужкой 14, веревкой 14 и ремнем 16 с пряжкой, служащими для переноски и подвески его,Предлагаемый котелок является универсальным, так как может быть использован, как котелок для пищи и как манерка для воды и умывания.В последних двух случаях приходится пользоваться поворотным краном 11Для легкости выдвиженияконца его из кожуха 12 в закрытой части последнего устроено отверстие 13 для пальца (фиг. 2).Фиг фиг иг. Б Г 7 атнквф; Моховм, 4 Г афана Советский Предмет изобретения. 1, Котелок для варки пищи, кипячения воды и т. п., снабженный герметической крышкой отличающийся тем, что. боковая стенка его снабжена окном 5 с крышкой Шиг. Б Йиг. также герметической, в целях получения возможности изъятия содержимого из котелка через верхнее или боковое отверстие, в зависимости от доложения котелка.2; В котелке по и. 1 применение трубки 11 с. краном 9, 8, 10,
