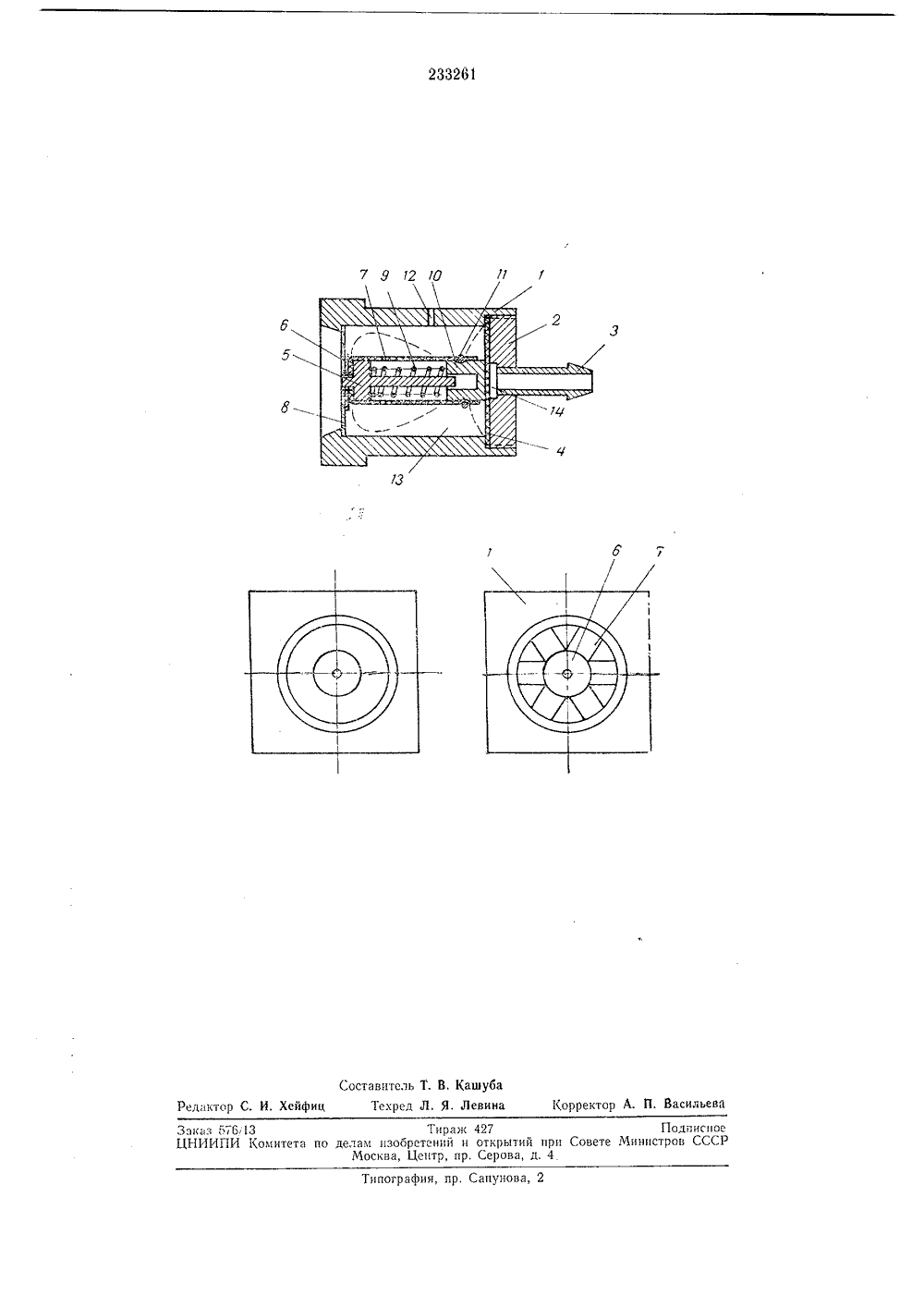

Союз Советских Социалистических Республикиорит омитет оо делам обретений и открытири Совете МинистровСССР Опубликовано 18.Х 1.1968. Бюллетень чвза 1969 г.Дата опубликования описания 16.11.196 Авторизобретен. В. Хандюко осударственный научно-исследоват теплоэнергетического прибор аявител ьскии институттроения НДИКА АВЛ ЕНИЯ щии п ое уст ью по устревмо- ройст- вышейство бких нтром ановКОР. ых г гм це й, уст стенке Известные пневматические индикаторы дав. ления, содержащие пневмодатчик с мембраной и индикаторное устройство, отличаются сложностью устройства индикации и поникеиной надежностью.Предлагаемый индикатор отличается от изтем, что индикаторное стройство выполнено в виде яркоокрашенных гибких леное, натянутых между жестким центром мембраны и непрозрашой шайбой, установленной на прозрачной торцовой стенке корпуса индикатора.Такое выполнение повышает надежность индикатора;На чертеже представлена конструкция описываемого индикатора.Индикатор давления содержит корпус 1, крышку 2 с запрессованным в нее штуцером , которая обеспечивает крепление мембраны 4.1-1 аправляющая э имеет короткий и длинный стержни. На короткий стержень насаженя непрозрачная шайба 6 черного цвета и ярко- окрашенные гибкие ленточки 7. Короткий стержень закреплен в фиксирующем отверстии прозрачной шайбы 8, установленной на лицевой части корпуса 1. На длинном стержне направляющей 5 установлена возвратная прукина 9, Диаметр втулки жесткого центра 10 мембраны 4 обеспечивает сборное сколькение длинного стержня направляющей 5. Стальное кольцо 11 крепит концы яркоокрашенных гибких ленточек 7 к жесткому центру 10 так, что в исходном полокении ленточки 7 были параллельны оси индикатора давления. Материалом для гибких ленточек может служить, например, прорезиненная ткань, 5 пропитанная флуоресцентной краской, оранжевой или красной. Отверстие 1 обеспечивает сброс воздуха из камеры 1 при подаче сжатого воздуха в камеру 14.При подаче сжатого воздуха в камеру 1 10 через штуцермембрана 4 прогнется и, преодолев сопротивление возвратной пружины 9, приблизит жесткий центр 10 к прозрачной торцовой шайбе 8. Перемещение жесткого центра 10 вызовет выгиб яркоокрашенных 15 ленточек 7, и они будут видны в кольце, образованном непрозрачной шайбой 6 и стенками корпуса 1. С прекращением подачи сжатого воздуха в камеру И пружина 9 возвратит жесткий центр 10 в исходное положение, и 2 О ленточки 7 расположатся параллельно осииндикатора давления. Предмет изобретенИндикатор давления, содержадатчик с мембраной и шчдикаторнво, отличающийся тем, что, с целния надежности, индикаторноевыполнено в виде яркоокрашеннленточек, натянттых мекд 1 Несть0 мембраны и непрозрачной шайболенной на прозрачной торцовойпуса индикатора.шу евина едактор С. И. Хейф Составитель Т. В Техред Л.3 а к аз 57613 Тпрагк 427 ПодписноЦНИИПИ Комитета по делам изооретенпй н открытий при Совете Министров ССС Москва, Центр, пр, Серова, д. 4Типография, пр. Сапунова, 2

Смотреть

Заявка

1190400

Э. В. Хандюков, Государственный научно исследовательский институт теплоэнергетического приборостроени

МПК / Метки

МПК: G01L 19/08

Метки: давления, индикатор
