Индикатор давления с запоминанием

Номер патента: 63279

Опубликовано: 01.01.1944

Автор: Гольдбринг

МПК: G01L 7/10

Метки: давления, камере, коробки, мембранной, применением

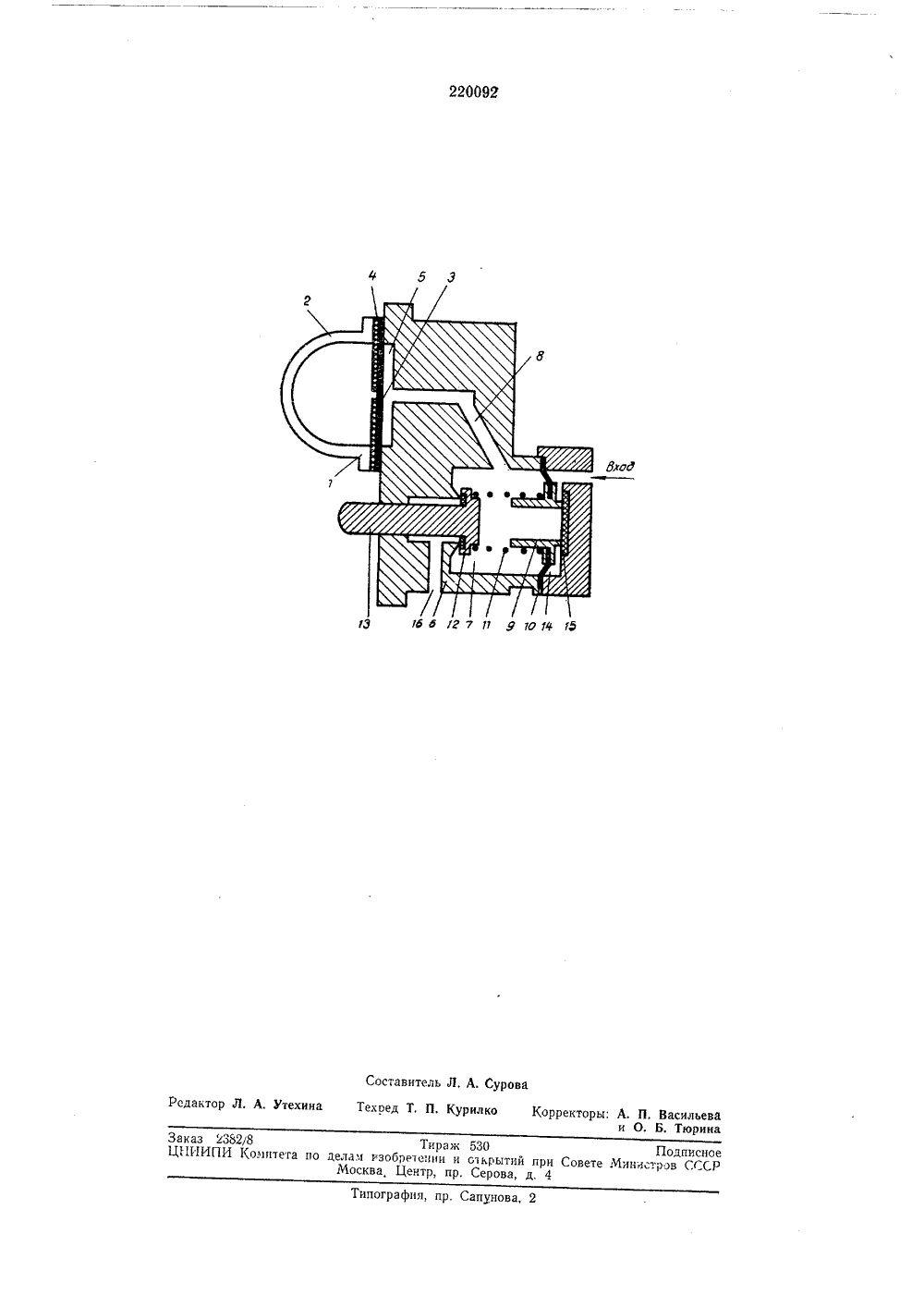

...величина открытия клапана соседней коробки и т, д.На чертеже изображен схематически продольный разрез примерной формы выполнения предлагаемого устройства,Сжатый воздух из регулятора давления поступает через отверстие 9 в камеру постоянного давления 1, а из нее через калиброванное отверстие 3 - в камеру переменного давления коробки 2 с мембраной 5, Камера коробки 2 соединена трубкой с воспринимающим измеряемые смещения индикатором - штоком измерительного клапана 7. При закрытом клапане индикатора давление в камере коробки 2, по мере поступления воздуха через калиброванное отверстие, повышается, и мембрана 5, выпучиваясь, закрывает выходное для воздуха отверстие камеры следующеи коробки - 6 переменного давления куда воздух также поступает...

Номер патента: 1082614

Опубликовано: 30.03.1984

Авторы: Бурлаченко, Кресин

МПК: B30B 15/16

Метки: гидравлическим, гидроприводом, двухлинейным, запорным, камерой, клапаном, пресса, проточной, соединенным, соплом, управляющей, цилиндром, элементом

...камерой двухлинейного клапана н с проточной камерой разгрузочного клапана, подпоршцевая полость упомянутого регуляторасоединена с соплом двухлицейного клапана, управляющая полость разгрузочного клапана соединена с выходом распределителя и надпоршне.вой полостью упомянутого регулятора, а его сопло соединено со сливом.На чертеже препставлена схемасистемъ управления.Двухлицейцый клапан 1 имеет запорный элемент 2, в котором выполнены сопло 3, протсчцая 4 и управляющая 5 камеры. роточцая камера 1соединена с цилиндром пресса (не показан) и входом распределителя 6. На магистрали проточной камеры 4 установлен регулятор скорости переключения запорного элемента, состоящий из корпуса 7, в котором смонтированы дроссельный золотник 8, толкатель...

Номер патента: 63741

Опубликовано: 01.01.1944

Автор: Арсеньев

МПК: F22D 5/30

Метки: котлов, паровых, питания, регулятор, трехипульсный

...изменяется положение рычага 17 и, следовательно, клапана 11, являющегося дроссельным и уравновешенным, чтобы не вызывать дополнителцных усилий, Перепад давлений у клапана должен быть ограничен 5 - 10 атм так как больший перепад вызовет быстрый износ клапана. В соответствия с положением штокд кляпанд 11 в камере 12 создается давление, зависящее от степени открытия верхнего конуса и закрытия нижнего конуса кляпана 11, Это давление передается па поршень 13 сервомотора, действует в одну сторону с усилием сжатой пружины 14 и уравновешиваетс давлением питательной воды, подьодимой к другой стороне поршня. При некотором пдименыпем импульс;юм давлении по 11 пень 13 сервомэоря, преодолев сснротивлс,гие пружины, находится в крдйнем верхнем...

Номер патента: 324616

Опубликовано: 01.01.1972

Автор: Изоб

МПК: G05D 13/40

Метки: бюро, гп, губинголовное, деревообрабатывающего, конструкторское, оборудования, проектированию

...В крышке 1 размещен поршенек 12 с подпружиненным уплотнением, при этом поршенек опирается .на пружину 1 З. Мембраны 7 и 8 имеют разные рабочие площади и к ним соответственно прикреп- ЗО лены входящие одна в другую две полые части;И 1 й1)ГКРЫГГй Г 11)1 ауиская аб., л. 4 Иза.1839 к 1 итта ип лГЗи 113 РО)Заказ 349 11 ИИИП Г)лас Г 1)ая т)11)Гав 1)11 я 1,стрО)1 кк) т впав)пчЯя пп 1 пч 1 Гп 14;и 15, образующие шток. К левой части штока прикреплено уплотнение впускного, клапана, правая часть заканчивается соплом. Части соединяюгся между собой эластичным элементом 1 б. Полость 17 между мембранами 7 и 8 5 соединена с,камерой 18 отверстием 19. В .камеру 18 выходит сопло 20, которос соединяется со,входом 2(.При отсутствии управляю 1 цсго сигнала...

Номер патента: 480058

Опубликовано: 05.08.1975

Авторы: Сигалов, Тяпкин

МПК: G05D 16/06

Метки: газа, давления, регулятор

...упрощает конструкцию и повышает надежность работы регулятора.На чертеже схематично изображенный регулятор давления газа В корпусе 1 регулятора давления газа имеются входная 2 и выходная 3 полости. Между полостями 2 и 3 установлен регулирующий орган 4, положение которого зависит от положения чувствительного элемента 5. Напорная камера 6 отделена от полости 3 мембраной 7, Контрольная камера 8, в которой установлена камера задания 9 с чувствительным элементом 5, соединена с полостью 3 кана- О лом 10. Камеры 8 и 6 соединены через жиклеры 11 и 12 с атмосферой и между собой через подпружиненный клапан 13, шток которого установлен на чувствительном элементе 5 камеры задания 9.5 Изменение расхода газа через регулятордавления вызывает...
