Способ изготовления офсетных печатнб1х форм

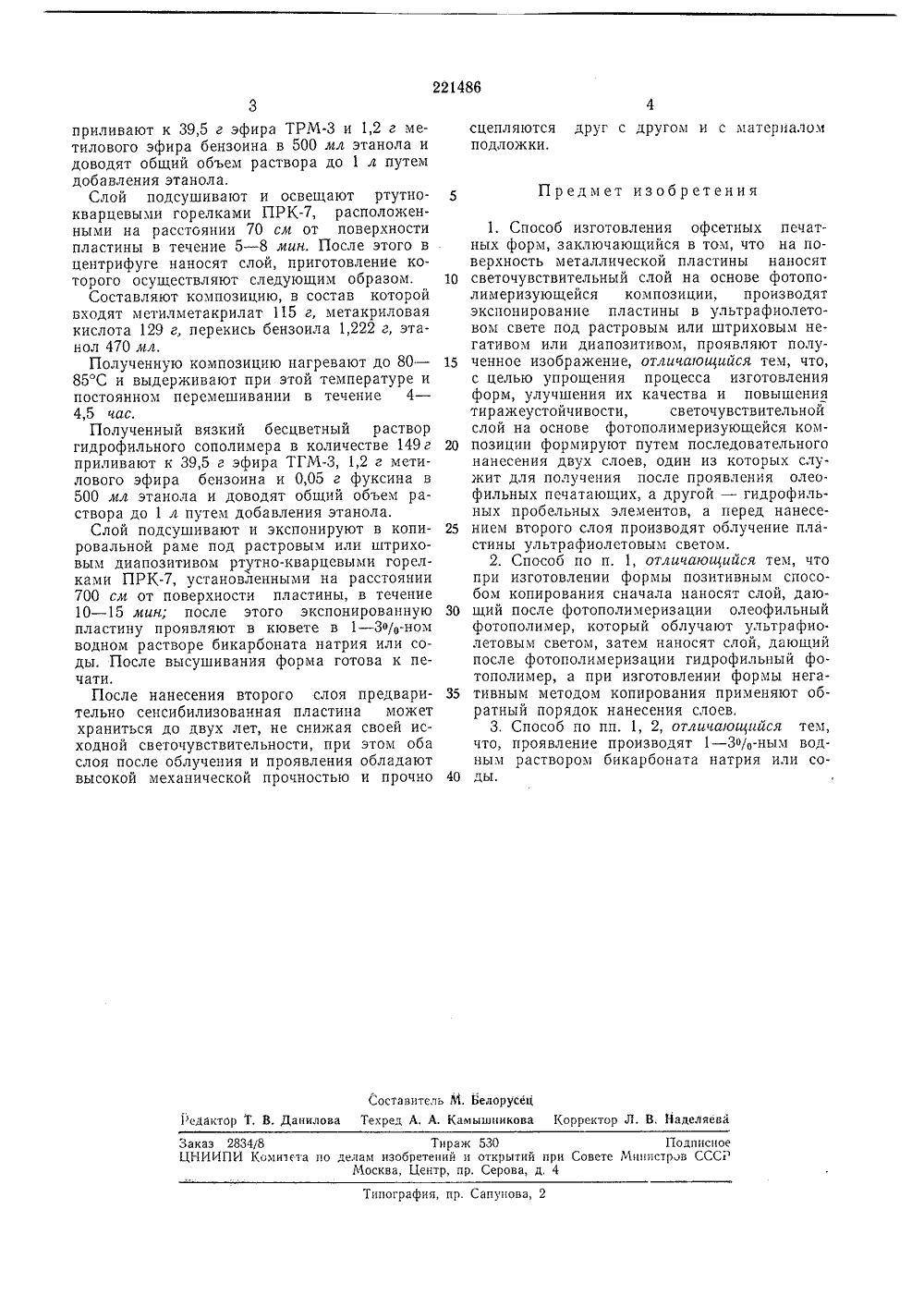

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 22486 Союз Советских Социалистических РеспубликЯсеоода 6 Зависимое от авт. свидетельстваЗаявлено 28,Х 1,1966 (Уе 1114284/28-12)с присоединением заявкиПриоритет Кл. 57 т 1, 2/03 ПК 603 Комитет по делам изобретений и открытий при Совете Министров СССРпубликован та опубликования описания 10.Х.196 Авторыизобретения, Гординский и Е, Г. Лкоева явитель ПОСОБ ИЗГОТОВЛЕНИЯ ОФСЕТНЫХ ПЕЧАТНЫХ ФОРМ процесс 1естьо и Известны способы изготовления офсетных печатных форм, заключающиеся в том, что на поверхность металлической пластины наносят светочувствительный слой на основе фотополимеризующейся композиции, производят экспонирование пластины в ультрафиолетовом свете под растровым или штриховым негативом или диапозитивом и проявляют полученное изображение.Предложенный способ упрощаетизготовления форм, улучшает их кач повышает тира.кеустойчивость.Это достигается тем, что светочувствительный слой на основе фотополимеризирующейся композиции формируют путем последовательного нанесения двух слоев, один из которых служит для получения после проявления олеофильных печатающих, а другой - гидрофильных пробельных элементов. 20Способ заключается в том, что сначала на пластину наносят один из фотополимеризирующихся слоев, затем производят облучение пластины ультрафиолетовым светом, после чего наносят второй фотополимеризирующий 25 ся слой, производят экспонирование в ультрафиолетовом свете под растровой или штриховой фотографической формой и проявление в 1 - 37 с-ном водном растворе бикарбоната натрия или соды. ЗО Для изготовления форм позитивным способом копирования вначале наносят слои, дающий после фотополимеризации олеофильный фотополпмер, который облучают ультрафиолетовым светом, затем наносят слой, дающий после фотополимерпзации гидрофильный фотополимер. Для изготовления форм негативным способом копирования применяют обратный порядок нанесения слоев.При позитивном способе копирования форма будет иметь углубленные печатающие и выступающие пробельные элементы, а при негативном способе копирования - углубленные пробельные и выступающие печатающие элементы,П р и м с р. Изготовления офсетной печатной формы при позитивном способе копирования,На алюминиевую пластину в центрифуге наносят слой, приготовление которого осуществляют следующим образом.Составляют композицию, в состав которой входят метилметакрилата 200 г, метакрило. вой кислоты 8 б г, перекристаллизованной пе. рекиси бензоила 1,48 г, этанола 580 л.г.Полученную композицшо нагревают до 76 - 80=С и выдерживают при этой температу. ре прп постоянном перемешивании 4,5 - 5 час.Полученный вязкий бесцветный раствор олеофильного сополимера в количестве 146 г3приливают к 39,5 г эфира ТРМи 1,2 г метилового эфира бензоина в 500 мл этанола и доводят общий объем раствора до 1 л путем добавления этанола.Слой подсушивают и освещают ртутно- кварцевыми горелками ПРК, расположенными на расстоянии 70 см от поверхности пластины в течение 5 - 8 чин. После этого в центрифуге наносят слой, приготовление которого осуществляют следующим образом.Составляют композицию, в состав которой входят метилметакрилат 115 г, метакриловая кислота 129 г, перекись бензоила 1,222 г, этанол 470 мл.Полученную композицию нагревают до 80 - 85 С и выдерживают при этой температуре и постоянном пер емешив анин в течение 4 - 4,5 час.Полученный вязкий бесцветный раствор гидрофильного сополимера в количестве 149 г приливают к 39,5 г эфира ТГМ-З, 1,2 г метилового эфира бензоина и 0,05 г фуксина в 500 мл этанола и доводят общий объем раствора до 1 л путем добавления этанола.Слой подсушивают и экспонируют в копировальной раме под растровым или штриховым диапозитивом ртутно-кварцевыми горелками ПРК, установленными на расстоянии 700 см от поверхности пластины, в течение 10 - 15 мин; после этого экспонированную пластину проявляют в кювете в 1 - За/в-ном водном растворе бикарбоната натрия или соды. После высушивания форма готова к печати.После нанесения второго слоя предварительно сенсибилизованная пластина может храниться до двух лет, не снижая своей исходной светочувствительности, при этом оба слоя после облучения и проявления обладают высокой механической прочностью и прочно 221486сцепляются друг с другом и с материалом подложки.5 Предмет изобретения1. Способ изготовления офсетных печатных форм, заключающийся в том, что на поверхность металлической пластины наносят10 светочувствительный слой на основе фотопо.ли мер изующейся композиции, производятэкспонирование пластины в ультрафиолетовом свете под растровым или штриховым негативом или диапозитивом, проявляют полу 15 ченное изображение, отличающийся тем, что,с целью упрощения процесса изготовленияформ, улучшения их качества и повышениятиражеустойчивости, светочувствительнойслой на основе фотополимеризующейся ком.20 позиции формируют путем последовательногонанесения двух слоев, один из которых служит для получения после проявления олеофильных печатающих, а другой - гидрофильных пробельных элементов, а перед нанесе 25 нием второго слоя производят облучение пластины ультрафиолетовым светом.2. Способ по п. 1, отличающийся тем, чтопри изготовлении формы позитивным способом копирования сначала наносят слой, даю 30 щий после фотополимеризации олеофильныйфотополимер, который облучают ультрафио.летовым светом, затем наносят слой, дающийпосле фотополимеризации гидрофильный фотополимер, а при изготовлении формы нега 35 тивным методом копирования применяют обратный порядок нанесения слоев,3, Способ по пп. 1, 2, отличающийся тем,что, проявление производят 1 - Зв/,-ным водным раствором бикарбоната натрия или со 40 ды.Заказ 2834/8 Тираж 530 Подписное ЦНИИПИ Коми 1 ета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр, Серова, д, 4 Типография, пр. Сапунова, 2
