Формирователь коротких импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 218959
Автор: Атаманов
Текст

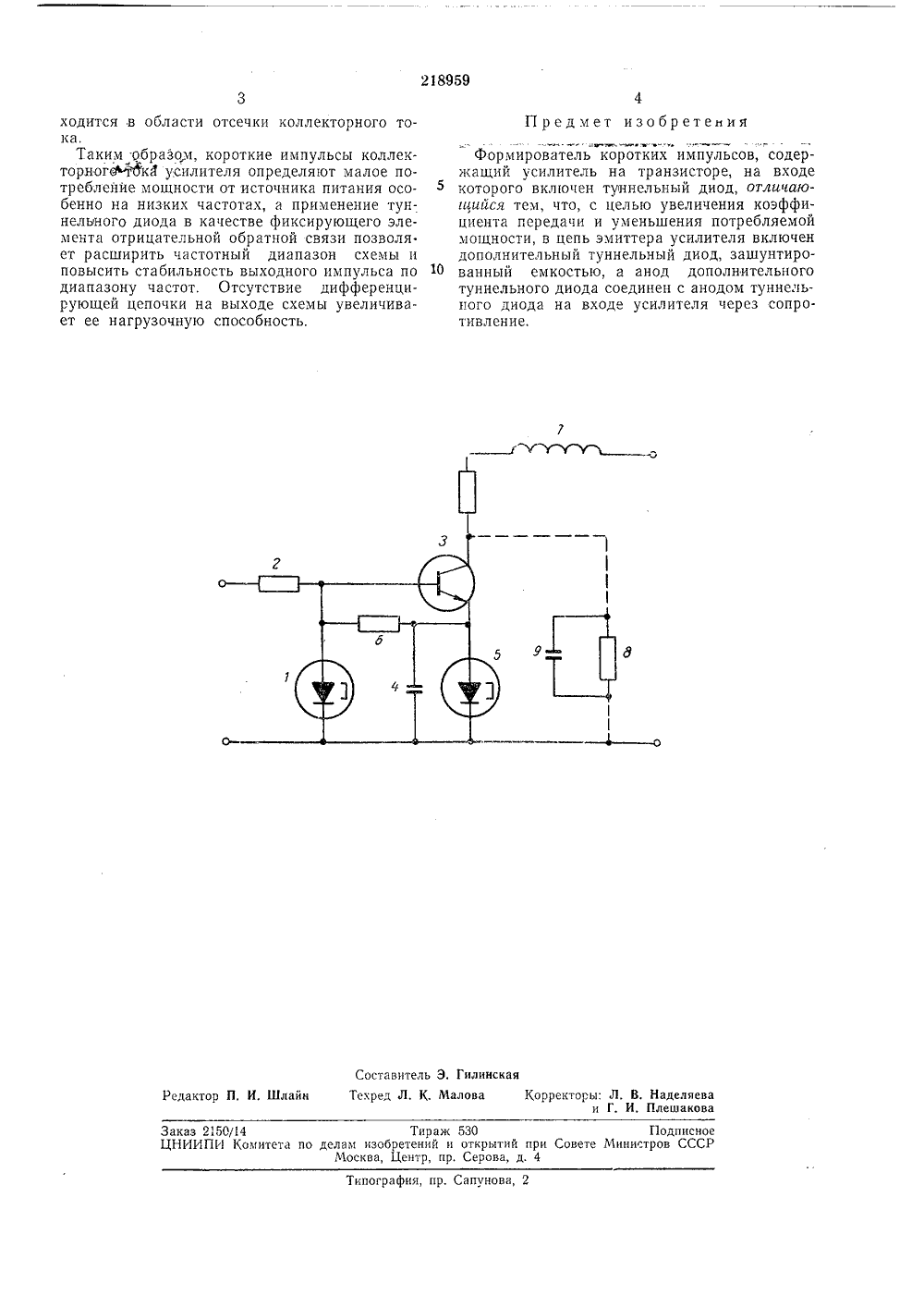

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 218959 Союз Советских Социалистических Республик, фМ аУ,щ Зависимое от авт. свидетельства20.1.1967 ( 113428926-9) Кл. 21 ат, 36/О аявле МПК Н 031 сУДК 621,374(088.8 Приоритет Комитет по деламизобретеиий и открытипри Совете МйиистроеСССР публиковано ЗО.Ч.1968. Бюллетень18ата опубликования описания 22,Л 11.1968 Авторизобретент В. Ф, Атаманов аявител ФОРМИРОВАТЕЛЬ КОРОТКИХ ИМПУЛЬСО 5т присоединением заявкиИзвестен формирователь импульсов, выполненный на туннельном диоде и содержащий транзисторный усилитель. Предлагаемьш формирователь коротких импульсов позволяет уменьшить потребляемую мощность, увеличить коэффициент передачи и повысить стабильность выходного импульса по диапазону частот. Он отличается от известных тем, что в цепь эмиттера усилителя включен дополнительный туннельный диод, зашунтированный емкостью.Анод дополнительного туннельного диода соединен через сопротивление с анодом туннельного диода на входе усилителя.На чертеже изображена принципиальная схема описываемого формирователя коротких импульсов.Формирователь прямоугольного напряжения из синусоидального напряжения содержит туннельный диод 1 и сопротивление 2, соединенное с базовой цепью усилителя на транзисторе 3. Емкость 4 задерживает нарастание напряжения отрицательной обратной связи в цепи эмиттера усилителя. Туннельный диод фиксирует напряжения отрицательной обра ной связи в цепи эмиттера усилителя. Сопротивление б соединяет базовую и эмиттерную пень усилителя. Корректирующий дроссель 7 в корректорной цепи усилителя подбирается для заданных величин сопротивления 8 и емкости 9 нагрузки. В исходном состоянии переход эмиттер-база транзистора 3 зашунтирован сопротивлением б, которое выбирается небольшим. Ток коллектора, базы и эмпттера транзистора мал и 1 уннельные диоды 1 и 5 находятся в области малых напряжений. Практически напряжения на диодах равны нулю. Емкость 4 разряжена. Потребляемая от источника питания мощность мала,На вход схемы подается синусоидальное напряжение. При определенном мгновенном положительном значении входного напряжения диод 1 скачком переходит в область больших напряжений, и на базу транзистора 3 подается положительный потенциал, обеспечивающий определенный ток коллектора транзистора 3. При нарастании тока диод 5 переходит в область больших напряжений. При этом напряжения на диодах почти равны, и транзистор 3 переходит в область отсечки коллекторного тока (ток коллектора прекращается).При определенном мгновенном значении напряжения на входе схемы диод 1 переходит в область малых напряжений. Спустя некоторое время в область малых напряжений переходит и диод 5. Формируемыйприэтом импульс напряжения является для транзистора 3 запирающим, и транзистор будет оставаться в области отсечки тока коллектора,При отрицательном полупериоде входного синусоидального напряжения транзистор на218959 Предмет изобретения оставитель Э. Гилинска Редактор П, И. Шлайн Техред Л. К, Малова Корректоры; Л, В. Наделиева и Г. И. ПлешаковаПодписное овете Министров СССР;пография, пр. Сапунова, 2 ходится в области отсечки коллекторного тока,Таким .образом, короткие импульсы коллек- торногогокЮ усилителя определяют малое потребление мощности от источника питания особенно на низких частотах, а применение туннельного диода в качестве фиксирующего элемента отрицательной обратной связи позволя ет расширить частотный диапазон схемы и повысить стабильность выходного импульса по диапазону частот. Отсутствие дифференцирующей цепочки на выходе схемы увеличивает ее нагрузочную способность.-аФормирователь коротких импульсов, содержащий усилитель на транзисторе, на входе которого включен туннельный диод отгггыго гг 1 ийся тем, что, с целью увеличения коэффициента передачи и уменьшения потребляемой мощности, в цепь эмиттера усилителя включен дополнительный туннельный диод, зашунтиро ванный емкостью, а анод дополнительноготуннельного диода соединен с анодом туннельного диода на входе усилителя через сопротивление.
СмотретьЗаявка
1134289
В. Ф. Атаманов
МПК / Метки
МПК: H03K 3/315
Метки: импульсов, коротких, формирователь
Опубликовано: 01.01.1968
