Формирователь разнополярных импульсов напряжения

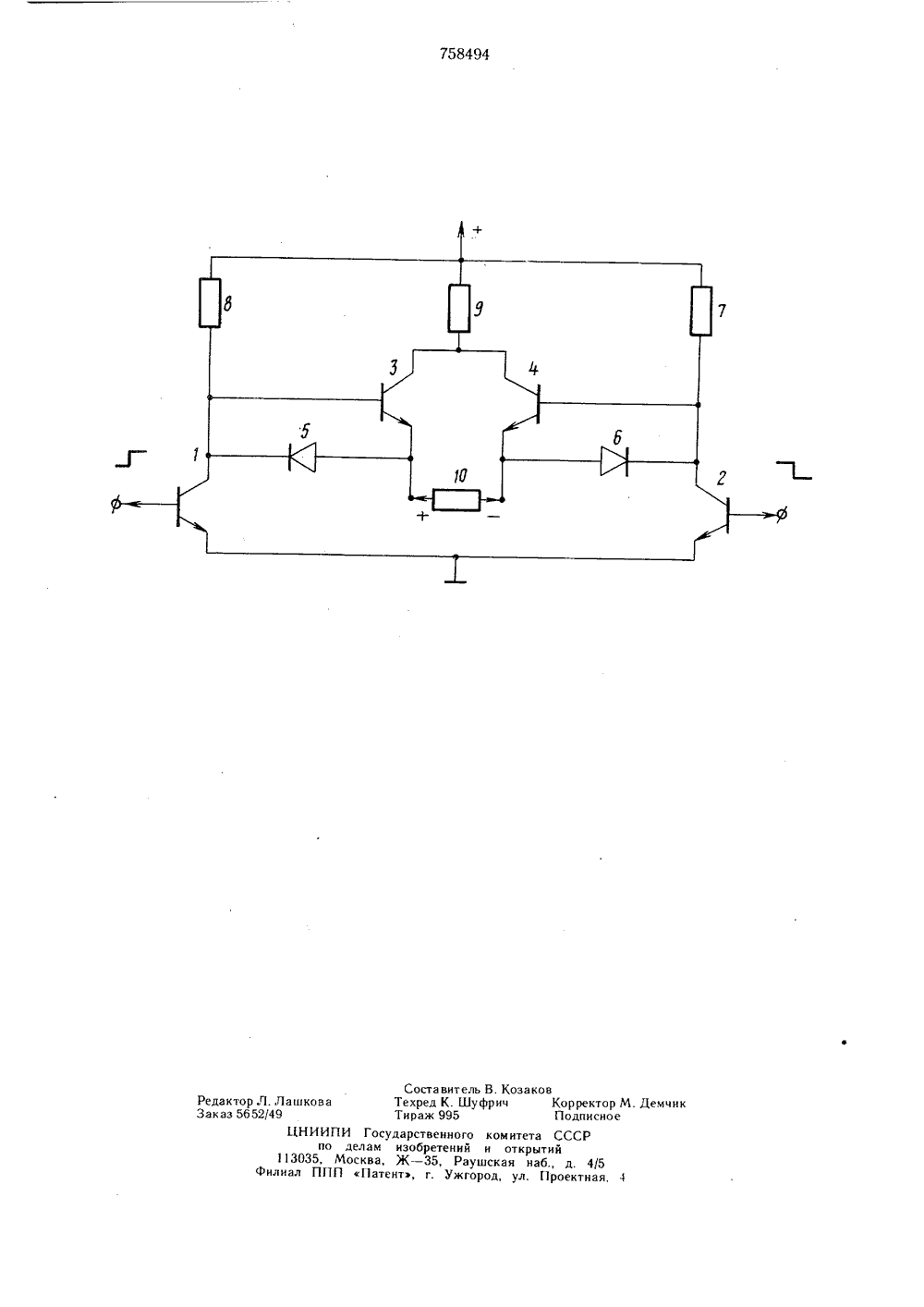

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик п 1) 758494Опубликовано 23.08.80. Бюллетень31Дата опубликования описания 27.08.80 ло делам изобретений н открытийИзобретение относится к радиотехнической промышленности и может быть использовано в технике связи, быстродействующих запоминаюших устройствах и других устройствах подобного назначения.Известны формирователи разнополярных импульсов на п ряжени я.Один из известных формирователей разнополярных импульсов напряжения содержит преобразователь напряжения входного сигнала и развязываюшие трансформаторы 1.Недостатком такого преобразователя является низкое быстродействие, обусловленное наличием индуктивных цепей, и довольно сложное схемное решение, требующее применения большого количества комплектующих элементов.Наиболее близким техническим решением к данному изобретению является формирователь разнополярных импульсов напряжения, содержащий два основных и два вспомогательных транзистора одного типа проводимости, при этом два основных транзистора включены по схеме с обшим эмиттером, а их коллекторы соединены с базами двух вспомогательных транзисторов и через индивидуальные резисторы с соответствуюшим полюсом источника питания, а между эмиттерами вспомогательных транзисторов подключена нагрузка, причем коллекторы вспомогательных транзисторов через обший резистор соединены с соответствуюшим полюсом источника питания 2.Для обеспечения работоспособности этого формирователя, каждый эмиттер вспомогательного транзистора соединен с общей шиной через дополнительные ключевые кас Окады, управление которыми осуществляют за счет падения напряжения на коллекторноэмиттерном переходе основных транзисторов.Недостатком этого устройства являетсянизкое быстродействие.15 Этот недостаток обусловлен тем, что при емкостной нагрузке, ее перезаряд при срабатывании одного из основных транзисторов происходит через открытый дополнительный ключевой каскад, насыщенное состояние которого довольно трудно обеспечить, обладающий определенным сопротивлением.Цель изобретения - повышение быстродействия.Это достигается за счет того, что в формирователе разнополярных импульсов напряжения, содержащем два основных и два вспомогательных транзистора одного типа проводимости, при этом два основных транзистора включены по схеме с общим эмиттером, а их коллекторы соединены с базами двух вспомогательных транзисторов и через индивидуальные резисторы с соответствующим полюсом источника питания, а между эмиттерами вспомогательных транзисторов подключена нагрузка, причем коллекторы вспомогательных транзисторов через общий резистор сОединены с соответствующим полюсом источника питания - встречно параллельно базовоэмиттерным переходам вспомогательных транзисторов подсоединены диоды.На чертеже представлена электрическая схема формирователя разнополя рных импульсов напряжения.Формирователь разнополярных импульсов напряжения содержит два основных 1 и 2, два вспомогательных 3 и 4 транзистора одного типа проводимости, два диода 5 и 6, резисторы 7, 8, 9 и нагрузку 10.Два основных транзистора 1 и 2 включены по схеме с общим эмиттером, а их коллекторы соединены с базами вспомогательных транзисторов 3 и 4 и через индивидуальные резисторы 7 и 8 соединены с соответствующим полюсом источника питания.Между эмиттерами вспомогательных транзисторов 3 и 4 подключена нагрузка, причем коллекторы вспомогательных транзисторов через общий резистор 9 соединены с соответствующим полюсом источника питания, а встречно параллельно базовоэмиттерным переходам вспомогательных транзисторов 3 и 4 подсоединены диоды 5 и 6.Формирователь разнополярных импульсов напряжения работает следующим образом.При воздействии на один из входов формирователя положительного импульса, например, на базу основного транзистора 1, последний открывается, а вспомогательный транзистор 3 закрывается. Электрический ток протекает от положительного полюса источника питания через резистор 9, открытый вспомогательный транзистор 4, нагрузку 10, диод 5 и открытый основной транзистор 1 на общую шину.По окончании действия управляющего импульса основной транзистор 1 закрывается, а вспомогательный транзистор 3 открывается.При воздействии управляющего импульса на базу основного транзистора 2 последний открывается, а вспомогательный транзистор 4 закрывается и ток через нагрузку 10 протекает в обратном направлении по цепи: резистор 9, открытый транзистор 3, диод 6 и открытый транзистор 2.Так как в формирователе перезаряд емкостной составляющей нагрузки 10 происходит через насыщенный вспомогательный транзистор 4 и резистор 9 с одной стороны и через диод 5 и насыщенный основной транзистор 1 - с другой, то постоянная времени перез а ряда ем костной составляю 1 з щей нагрузки невелика и определяется восновном величиной сопротивления резистора 9, которое может быть весьма незначительным.Сравнительные использования испытанияданного формирователя с известным показал и, что быстродействие формирователя увеличилось на 50%. Это позволяет использовать формирователь в устройствах сопряжения с линиями связи.Формула изобретенияФормирователь разнополярных импульсов напряжения, содержащий два основных и два вспомогательных транзистора одного эо типа проводимости, при этом два основныхтранзистора включены по схеме с общим эмиттером, а их коллекторы соединены с базами двух вспомогательных транзисторов и через индивидуальные резисторы соответствующим полюсом источника питания, а между эмиттерами вспомогательных транзисторов подключена нагрузка, причем коллекторы вспомогательных транзисторов через общий резистор соединены с соответствующим полюсом источника питания, отличаю и 1 ийся тем, что, с целью повышения быстродействия, встречно параллельно базовоэмиттерным переходам вспомогательных транзисторов подсоединены диоды.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР364102, кл. Н 03 К 17/72, 1972.2. Авторское свидетельство СССР387512, кл. Н 03 К 5/00, 1973 (прототип).Соста вит ель В. Козаков Редактор Л. Лашкова Техред К. Шуфрич Корректор М. Демчик Заказ 5652/49 Тираж 995 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
