Формирователь однополярных импульсов для синхронизации электронно-лучевых осциллографов

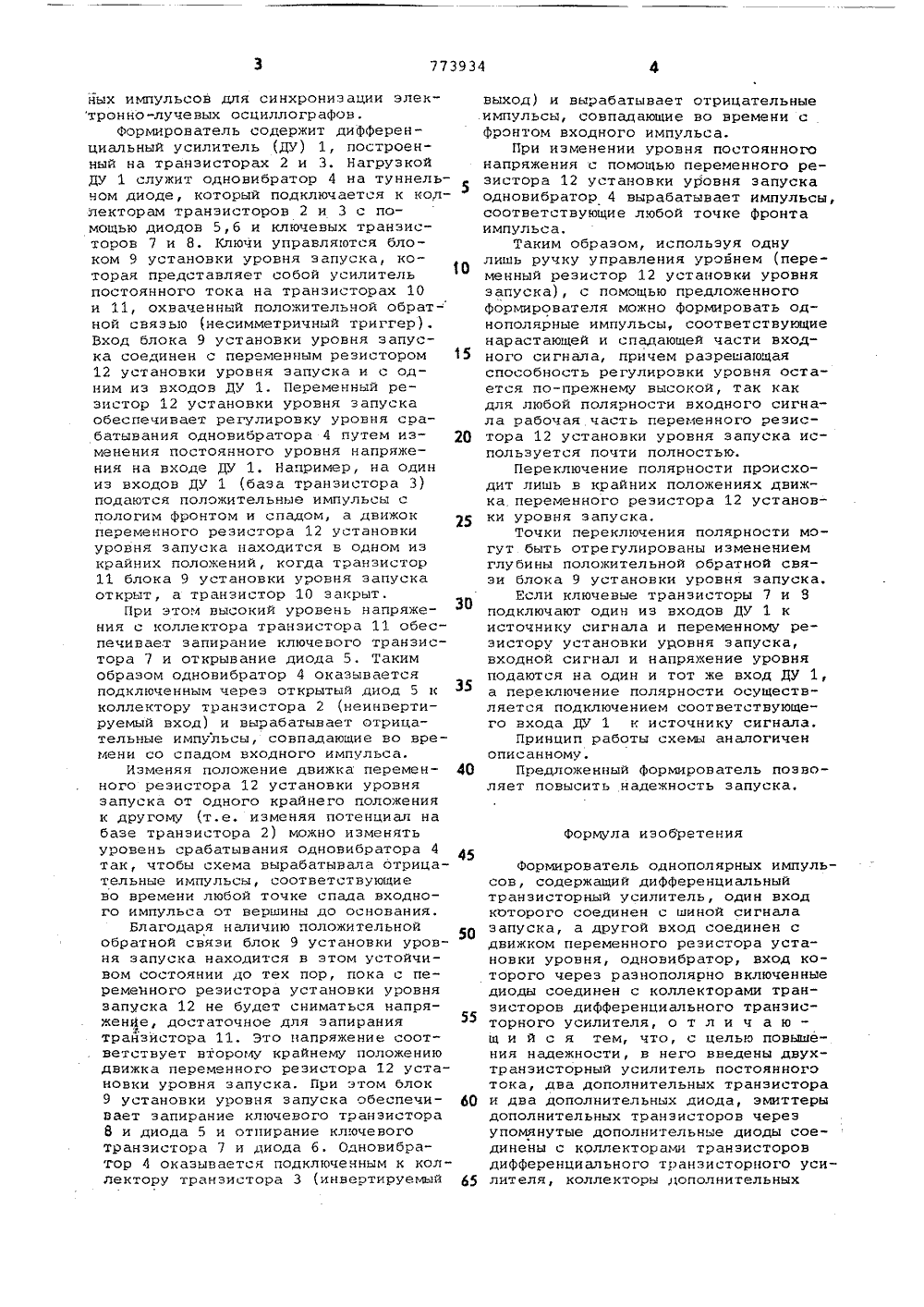

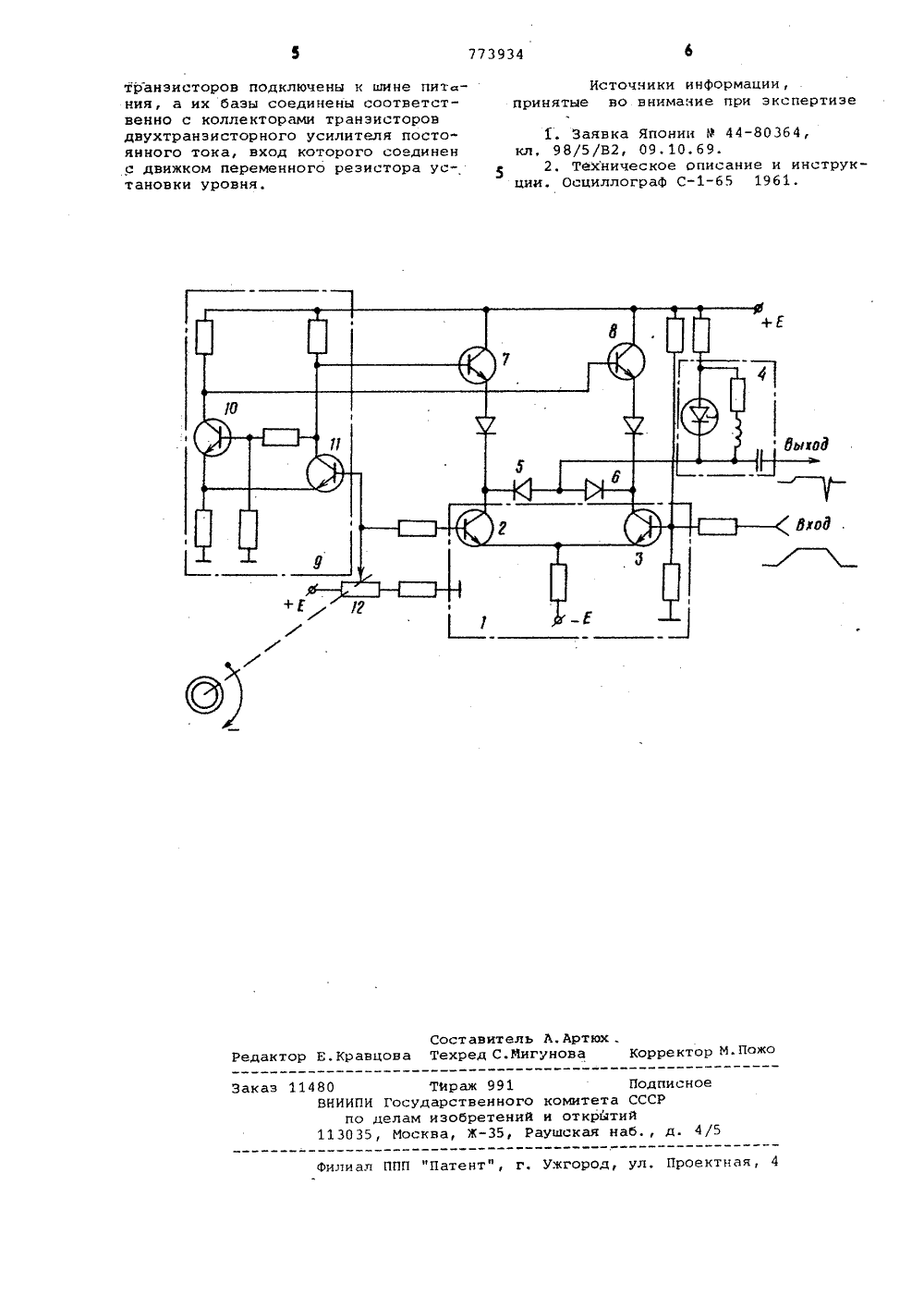

С А ни ОП ИИЗОБРЕТЕНИЯ Союз СоветскихСоциалистическихРеспублик о 773934 К АВТОРСКОМУ СВИДИПЛЬСТВУ(23) Приоритет -Н 033/00 Государственный коинтет СССР по делам нзобретеннй н открытнй(54) ФОРМИРОВАТЕЛЬ ОДНОПОЛЯРНЫХ ИМПУЛЬСОВ Изобретение относится ю радиоэлектронной промышленности и может найти применение в приборостроении, преимущественно в осциллографии в схемах синхронизации.Известны формирователи однополярных импульсов, содержащие несколько ключевых схем, которые срабатывают в зависимости от разности между входным и эталонным сигналами. К ключевым схемам подключена генерирующая схема, управляемая сигналами ключевых схем 11,Недостатком их является низкая стабильность. Известен также формирователь одно- полярных импульсов, содержащий дифференциальный транзисторный усилитель, один вход которого через резистор соединен с шиной сигнала запуска, выходной одновибратор, вход которого через разнополярно включенные диоды соединен с коллекторами транзисторов дифференциального усилителя, а база одного иэ транзисторовдифференциального усилителя соединена с переменным резистором установки уровня 12) .Недостатком такого формирователя является низкая надежность запуска.Цель изобретения - повышение надежности запуска.Достигается это тем, что в формирователь однополярных импульсов, содержащий дифференциальный транзисторный усилитель, один вход которого соединен с шиной сигнала запуска, а другой вход соединен с движком переменного резистора установки уровня, одновибратор, вход которого через разнополярно включенные диоды соединен .с коллекторами транзисторов дифференциального транзисторного усилителя, введены двухтранзисторный уси литель постоянного тока, два дополнительных транзистора и два дополнительных диода, эмиттеры дополнительных транзисторов через упомянутые дополнительные диоды соедиенны с кол лекторами транзисторов дифференциального транзисторного усилителя, коллекторы дополнительных транзисторов подключены к шине питания, а их базы соединены соответственно с коллекторами транзисторов двухтранэисторного усилителя постоянного тока, вход которого соединен с движком переменного резистора установки уровня.На чертеже представлена электри ческая схема формирователя однополярйых импульсов для синхронизации электронно-лучевых осциллографов,Формирователь содержит дифференциальный усилитель (ДУ) 1, построенный на транзисторах 2 и 3. НагрузкойДУ 1 служит одновибратор 4 на туннельном диоде, который подключается к код 5лекторам транзисторов 2 и 3 с помощью диодов 5,6 и ключевых транзисторов 7 и 8. Ключи управляются блоком 9 установки уровня запуска, которая представляет собой усилительпостоянного тока на транзисторах 10и 11, охваченный положительной обрат-ной связью (несимметричный триггер),Вход блока 9 установки уровня запуска соединен с переменным резистором 1512 установки уровня запуска и с одним из входов ДУ 1. Переменный резистор 12 установки уровня запускаобеспечивает регулировку уровня срабатывания одновибратора 4 путем из Оменения постоянного уровня напряжения на входе ДУ 1. Например, на одиниз входов ДУ 1 (база транзистора 3)подаются положительные импульсы спологим фронтом и спадом, а движокпеременного резистора 12 установкиуровня запуска находится в одном изкрайних положений, когда транзистор11 блока 9 установки уровня запускаоткрыт, а транзистор 10 закрыт.При этом высокий уровень напряжения с коллектора транзистора 11 обеспечивает эапирание ключевого транзистора 7 и открывание диода 5. Такимобразом одновибратор 4 оказываетсяподключенным через открытый диод 5 иколлектору транзистора 2 (неинвертируемый вход) и вырабатывает отрицательные импульсы, совпадающие во времени со спадом входного импульса,Изменяя положение движка переменного резистора 12 установки уровнязапуска от одного крайнего положенияк другому (т.е. изменяя потенциал набазе транзистора 2) можно изменятьуровень срабатывания одновибратора 4так, чтобы схема вырабатывала отрицательные импульсы, соответствующиево времени любой точке спада входного импульса от вершины до основания.Благодаря наличию положительной Ообратной связи блок 9 установки уровня запуска находится в этом устойчивом состоянии до тех пор, пока с переменного резистора установки уровнязапуска 12 не будет сниматься напряженйе, достаточное для запираниятрайзистора 11, Это напряжение соответствует второму крайнему положениюдвижка переменного резистора 12 установки уровня запуска. При этом блок9 установки уровня запуска обеспечи- Явает запирание ключевого транзистора8 и диода 5 и отпирание ключевогоТранзистора 7 и диода б. Одновибратор 4 оказывается подключенным к коллектору транзистора 3 (инвертируемый выход) и вырабатывает отрицательныеимпульсы, совпадающие во времени сфронтом входного импульса.При изменении уровня постоянногонапряжения с помощью переменного резистора 12 установки уровня запускаодновибратор 4 вырабатывает импульсы,соответствующие любой точке фронтаимпульса.Таким образом, используя однулишь ручку управления уровнем (переменный резистор 12 установки уровнязапуска), с помощью предложенногоформирователя можно формировать однополярные импульсы, соответствующиенарастающей и спадающей части входного сигнала, причем разрешающаяспособность регулировки уровня остается по-прежнему высокой, так какдля любой полярности входного сигнала рабочая часть переменного резистора 12 установки уровня запуска используется почти полностью,Переключение полярности происходит лишь в крайних положениях движка переменного резистора 12 установки уровня запуска.Точки переключения полярности могут быть отрегулированы изменениемглубины положительной обратной связи блока 9 установки уровня запуска.Если ключевые транзисторы 7 и 8подключают один иэ входов ДУ 1 кисточнику сигнала и переменному резистору установки уровня запуска,входной сигнал и напряжение уровняподаются на один и тот же вход ДУ 1,а переключение полярности осуществляется подключением соответствующего входа ДУ 1 к источнику сигнала.Принцип работы схемы аналогиченописанному,Предложенный формирователь позволяет повысить надежность запуска.Формула изобретенияФормирователь однополярных импульсов, содержащий дифференциальный транзисторный усилитель, один вход которого соединен с шиной сигнала запуска, а другой вход соединен с движком переменного резистора установки уровня, одновибратор, вход которого через разнополярно включенные диоды соединен с коллекторами транзисторов дифференциального транзисторного усилителя, о т л и ч а ю - щ и й с я тем, что, с целью повышения надежности, в него введены двух- транзисторный усилитель постоянного тока, два дополнительных транзистора и два дополнительных диода, эмиттеры дополнительных транзисторов через упомянутые дополнительные диоды соединены с коллекторами транзисторов дифференциального транзисторного усилителя, коллекторы дополнительных773934 Составитель А, АртюхРедактор Е,Кравцова Техред С.Мигунова Корректор М.Пожо Заказ 11480 Тираж 991 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 транзисторов подключены к шине пят ния, а их базы соединены соответственно с коллекторами транзисторовдвухтранзисторного усилителя постоянного тока, вход которого соединенс движком переменного резистора установки уровня. Источчики информации,принятые во внимание при экспертизе 1. Заявка Японии Р 44-80364,кл, 98/5/В 2, 09.10.69. 5 2. Техническое описание и инструкции. ОсциллограФ С-65 1961.
