Формирователь прямоугольных импульсов напряжения

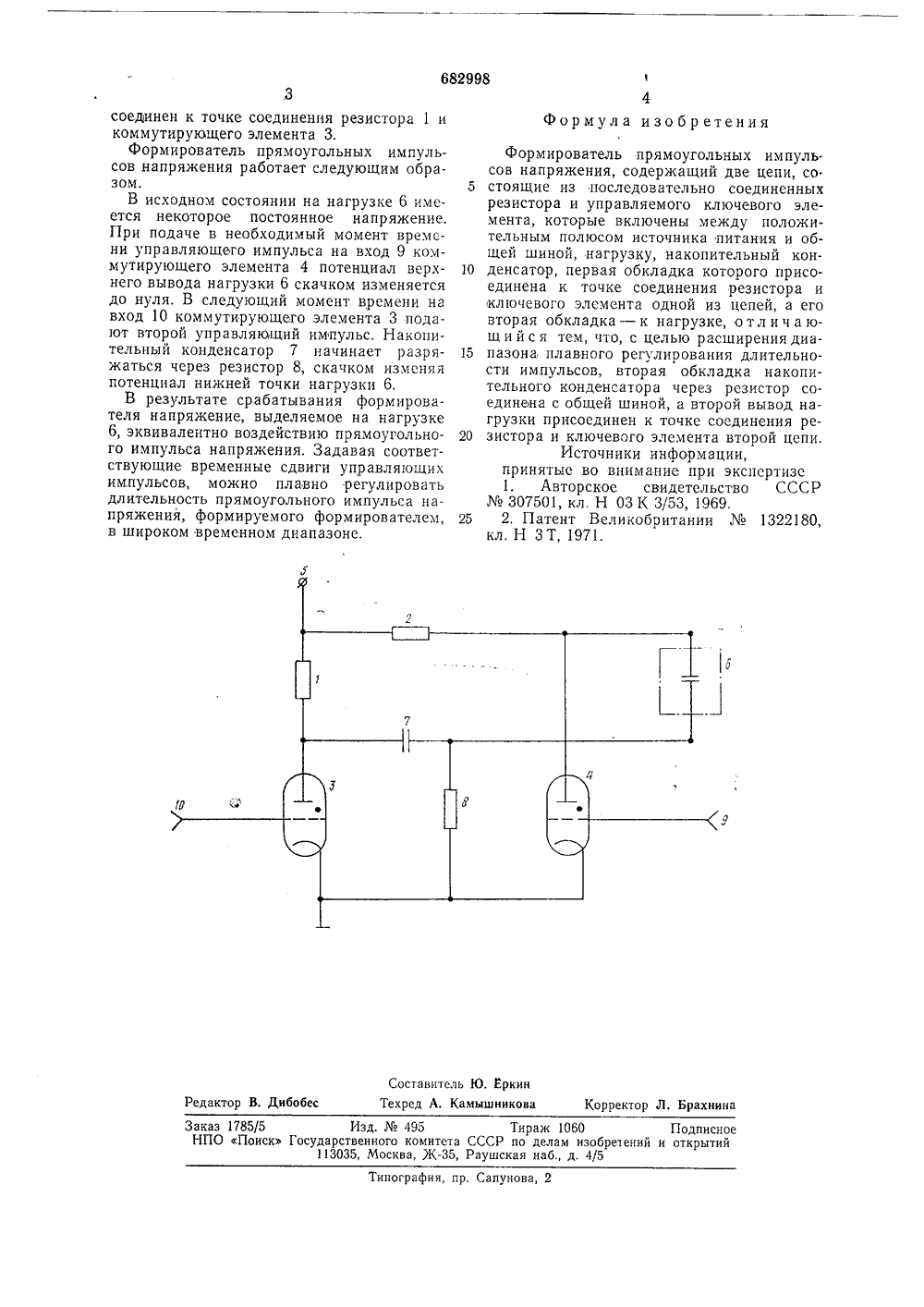

М 3 Опубликовано 30.08Дата опубликования Вюллете елам изобретен и открытий 8.79 1 сания 2) Авторы изобретени в и А. В,Шкил Г. Обо осударственный научно институт им.ОУГОЛ ЕНИЯ- расширение диапазоования длительности 1Изобретение относится к импульсной технике и может быть использовано в электро- оптических преобразователях.Известен формирователь прямоугольных импульсов напряжения, содержащий формирующие линии, подключенные к нагрузке, и коммутирующий элемент 1.Недостаток этого формирователя заключается в жесткой регулировке связи между началом и концом импульса,Наиболсе близок по техническому решению к данному изобретению формирователь прямоугольных импульсов напряжения, содержащий две цепи, состоящие пз последовательно соединенных рсзистора и управляемого ключевого элемента, которые включены между положительным полюсом источника питания и общей шиной, нагрузку, накопительный конденсатор, псрвая обкладка которого присоединена к точке соединения резистора и ключевого элемента одной из цепей, а его вторая обкладка - к нагрузке 2.Однако этот формирователь обладает узким диапазоном регулирования длительности импульсов.Цель изобретенияна плавного рсгулиримпульсов.Для этого в формирователе прямоугольных импульсов напряжения, содержащем двс цепи, состоящие из последовательно соединенных резистора и упраьлясмого ключевого элемента, которые включсны между 5 положительным полюсом источника питания и общей шиной, нагрузку, накопительный конденсатор, первая обкладка которого присоединена к точке соединения резистора и ключсвого элемента одной из цепей, а его о вторая обкладка - к нагрузке, вторая обкладка накопительного конденсатора через резистор соединена с общей шиной, а второй вывод нагрузки присоединен к точке соединения рсзистора и ключевого элемента 5 второй цспи.На чертеже дана принципиальная электрическая схема формирователя.Он содержит две цепи, состоящие из последовательно соединенных резисторов 1, 2 о и коммутирующих элементов 3, 4 соответственно, которые включены между положительным полюсом 5 источника питания и общей шиной, нагрузку 6, накопительный конденсатор 7, одна обкладка которого присоединена к точке соединения резистора 1 и коммутирующего элемента 3, а его другая обкладка - и нагрузке 6.Вторая обкладка накопительного конденсатора 7 через резистор 8 соединена с об щей шиной, а второй вывод нагрузки 6 приказ 1785/5 Изд.495 Тираж 1060 ПодписноНПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская набд. 4/5 Типография, пр. Сапунова,соединен к точке соединения резистора 1 и коммутирующего элемента 3.Формирователь прямоугольных импульсов напряжения работает следующим образом. 5В исходном состоянии на нагрузке 6 имеется некоторое постоянное напряжение. При подаче в необходимый момент времени управляющего импульса на вход 9 коммутирующего элемента 4 потенциал верх него вывода нагрузки 6 скачком изменяется до нуля. В следующий момент времени на вход 10 коммутирующего элемента 3 подают второй управляющий импульс. Накопительный конденсатор 7 начинает разря жаться через резистор 8, скачком изменял потенциал нижней точки нагрузки 6.В результате срабатывания формирователя напряжение, выделяемое на нагрузке 6, эквивалентно воздействию прямоугольно го импульса напряжения. Задавая соответствующие временные сдвиги управляющих импульсов, можно плавно регулировать длительность прямоугольного импульса напряжения, формируемого формирователем, 25 в широком временном диапазоне. Формирователь прямоугольных импульсов напряжения, содержащий две цепи, состоящие из последовательно соединенных резистора и управляемого ключевого элемента, которые включены между положительным полюсом источника питания и общей шиной, нагрузку, накопительный конденсатор, первая обкладка которого присоединена к точке соединения резистора и ключевого элемента одной из цепей, а его вторая обкладка - к нагрузке, отличающ и й с я тем, что, с целью расширения диапазона плавного регулирования длительности импульсов, вторая обкладка накопительного конденсатора через резистор соединена с общей шиной, а второй вывод нагрузки присоединен к точке соединения резистора и ключевого элемента второй цепи.Источники информациипринятые во внимание при экспертизе 1. Авторское свидетельство СССР307501, кл. Н 03 К 3/53, 1969.2, Патент Великобритании1322180, кл. Н 3 Т, 1971.
