Полуавтомат для изготовления керамических оболочек литья но выплавляемым моделям
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

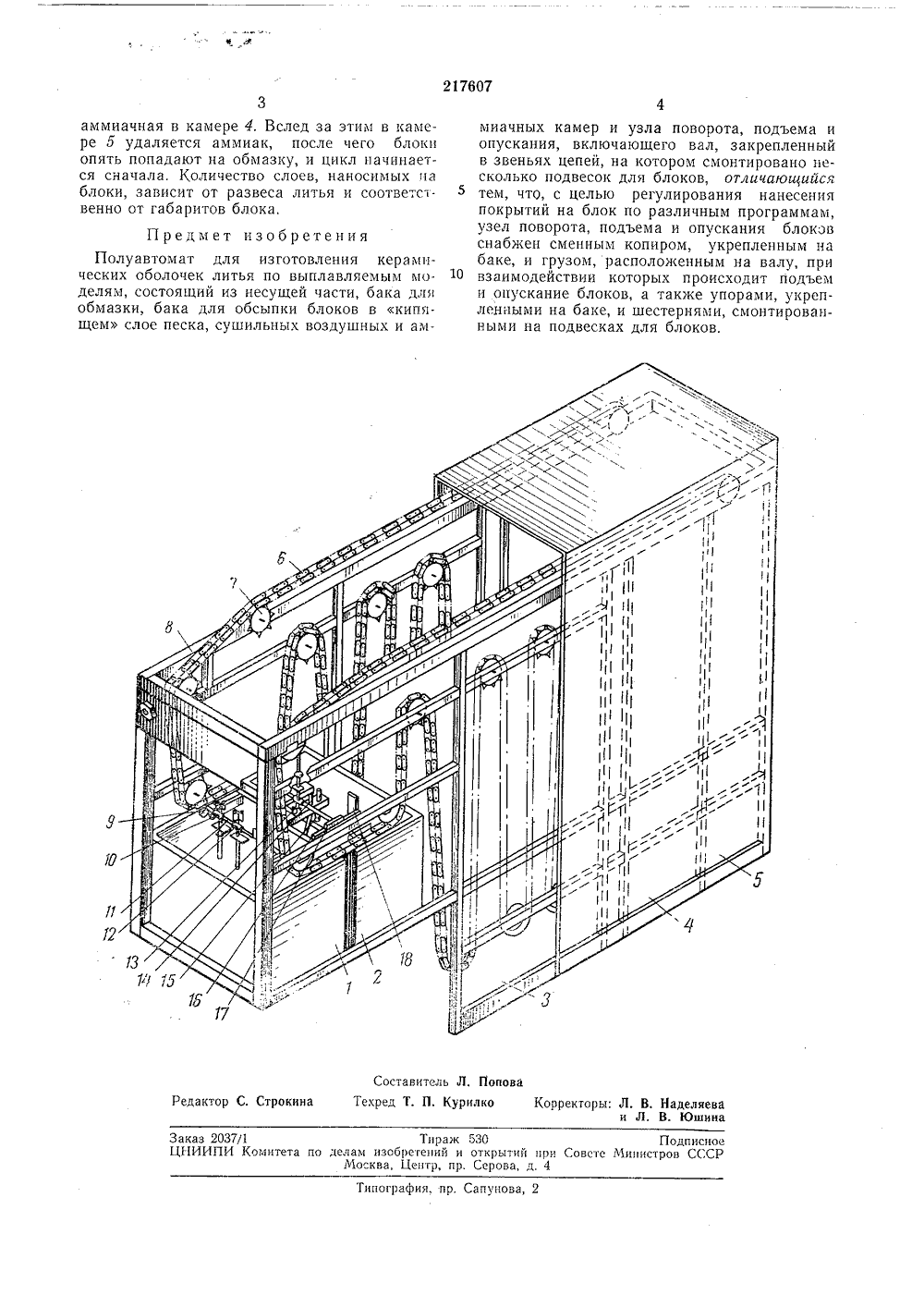

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Сбветскмх Социалистических РеспубликПриоритетОпубликовано 07,Ч,1968. Бюллетень1Дата опубликования описания 22,И 11.19 Комитет по делам изобретений и открытий при Совете Министров СССРАвторы зобретения Б. Шприц, Р, О. Оганесян, А. А, Артемьев и азаро вите ОЛУАВТОМАТ ДЛЯ ИЗГОТОВЛЕНИЯ КЕРАМИЧЕСКИ БОЛОЧЕК ЛИТЬЯ ПО ВЫПЛАВЛЯЕМЫМ МОДЕЛЯМ Известен автомат для изготовления керамических оболочек литья по выплавляемым моделям, состоящий из вертикально-замкнутого цепного конвейера, заключенного в сварном металлическом корпусе, бака для обмазки, бака для обсыпки в кипящем слое песка, сушильных воздушных и аммиачных камер и узла поворота, подъема и опускания блоков. Этот узел содержит вал, закрепленный в звеньях цепей, на котором смонтировано несколько подвесок для блоков,Описываемый полуавтомат отличается от известного тем, что узел поворота, подъема и опускания блоков снабжен сменным копиром, укрепленным на баке, и грузом, расположенным на валу, при взаимодействии которых происходит подъем и опускание блоков, а также упорами, укрепленными на баке, и шестернями, смонтированными на подвесках для блоков. Это позволяет регулировать нанесение покрытия на блок по различным программам.На чертеже показан описываемый полуавтомат для изготовления керамических оболо. чек литья по выплавляемым моделям.Полуавтомат состоит из бака 1 с мешалкой для обмазки; бака 2 для обсыпки блоков в кипящем слое песка; воздушной сушильной камеры 3; аммиачной сушильной камеры 4; камеры б для удаления остатка аммиака; несущей части в виде цепей б; зубчатых колес 7; каркаса 8; груза 9; копира 10; вала 11.на котором смонтированы подвески 12 дл блоков, вращаемые относительно оси вала по заданной программе за счет взаимодействия груза 9, расположенного на валу 11, с копиром 10, укрепленным на баке 1 (на подвесках 12 смонтированы шестерни 13, взаимодействующие с упорами 14, укрепленными на ба ке 1, и вращающие блоки вокруг своей оси);упоров 15, 1 б; направляющей 17, прикрепленной к баку 1, и планки 18.Полуавтомат работает следующим образом.При движении цепи б блоки с моделями по падают в бак 1 с обмазкой. После обмазкигруз 9 надвигается на копир 10 и поднимает блоки с моделями на угол 30 - 45. В это время избыток обмазки стекает обратно в бак 1.По окончании стекания избытка обмазки 20 блоки с помощью упора 15 и направляющей17 поворачиваются в строго вертикальное положение, т. е, на 180 по отношению к положению блоков в баке с обмазкой. Затем при помощи шестерни 13 и трех упоров 14 для бо лее равномерного распределения обмазкиблоки поворачиваются вокруг оси. После поворота они опускаются в бак 2 с кипящим слоем песка, где обсыпаются песком.При движении блоков за баком 2 начинает ся воздушная сушка их в камере 3, затем -217607 миачных камер и узла поворота, подъема и опускания, включающего вал, закрепленный в звеньях цепей, на котором смонтировано несколько подвесок для блоков, отличающийся тем, что, с целью регулирования нанесения покрытий на блок по различным программам, узел поворота, подъема и опускания блоков снабжен сменным копиром, укрепленным на баке, и грузом, расположенным на валу, при 10 взаимодействии которых происходит подъеми опускание блоков, а также упорами, укрепленными на баке, и шестернями, смонтированными на подвесках для блоков,12 Составитель Л. Попо Корректоры; Л. В. Наделяев и Л. В, ЮшинРедактор С. Строкии ехред Т. П. Курилко аказ 2037/1 Тираж ЦНИИПИ Когаитета по делана изобретений и Москва, Центр, прСапунова Типография аммиачная в камере 4. Вслед за этим в камере 5 удаляется аммиак, после чего блоки опять попадают на обмазку, и цикл начинается сначала. Количество слоев, наносимых па блоки, зависит от развеса литья и соответсявенно от габаритов блока,Предмет изобретенияПолуавтомат для изготовления керамических оболочек литья по выплавляемым моделям, состоящий из несущей части, бака для обмазки, бака для обсыпки блоков в кипящем слое песка, сушильных воздушных и ам 530 Подписное открытий при Совете Министров СССР Серова, д. 4
СмотретьЗаявка
940748
Б. Б. Шприц, Р. О. ОганесА. А. Артемьев, А. А. Назаров
МПК / Метки
МПК: B22C 23/02, B22C 9/04, B28B 1/38, B28B 5/00
Метки: выплавляемым, керамических, литья, моделям, оболочек, полуавтомат
Опубликовано: 01.01.1968
Код ссылки
<a href="https://patents.su/2-217607-poluavtomat-dlya-izgotovleniya-keramicheskikh-obolochek-litya-no-vyplavlyaemym-modelyam.html" target="_blank" rel="follow" title="База патентов СССР">Полуавтомат для изготовления керамических оболочек литья но выплавляемым моделям</a>
Способ приготовления обмазки для выплавляемых моделей
Номер патента: 122586
Опубликовано: 01.01.1959
МПК: B22C 3/00, C04B 35/16, C08J 5/00
Метки: выплавляемых, моделей, обмазки, приготовления
...в растворе.Предлагаемый способ не имеет этих недостатков, так как гидролиз осуществляют в среде составляющих обмазки одновременно с ее приготовленисм.Сущность способа заключается в том, что обмазку приготовляют без предварительного изготовления гидролизованного раствора этилсиликата. Для этого взвешивают необходимое количество этилсиликата, ацетона, подкисленной воды, пылевидного кварца, загружают в мешал ку и перемешивают. Как только прекратится повышение температуры в мешалке, перемешивание прекращают, обмазку охлаждают в течение 15 - 20 мпй, осле чего она становится отоой к употреблени 1 о.Применение предлагаемого способа обеспечивает повышение прочности обмазки в .2 раза и более, улучшает технологические свойства обмазки, снижает...
