Система управления гидропоршневым бесштанговым глубинным насосом

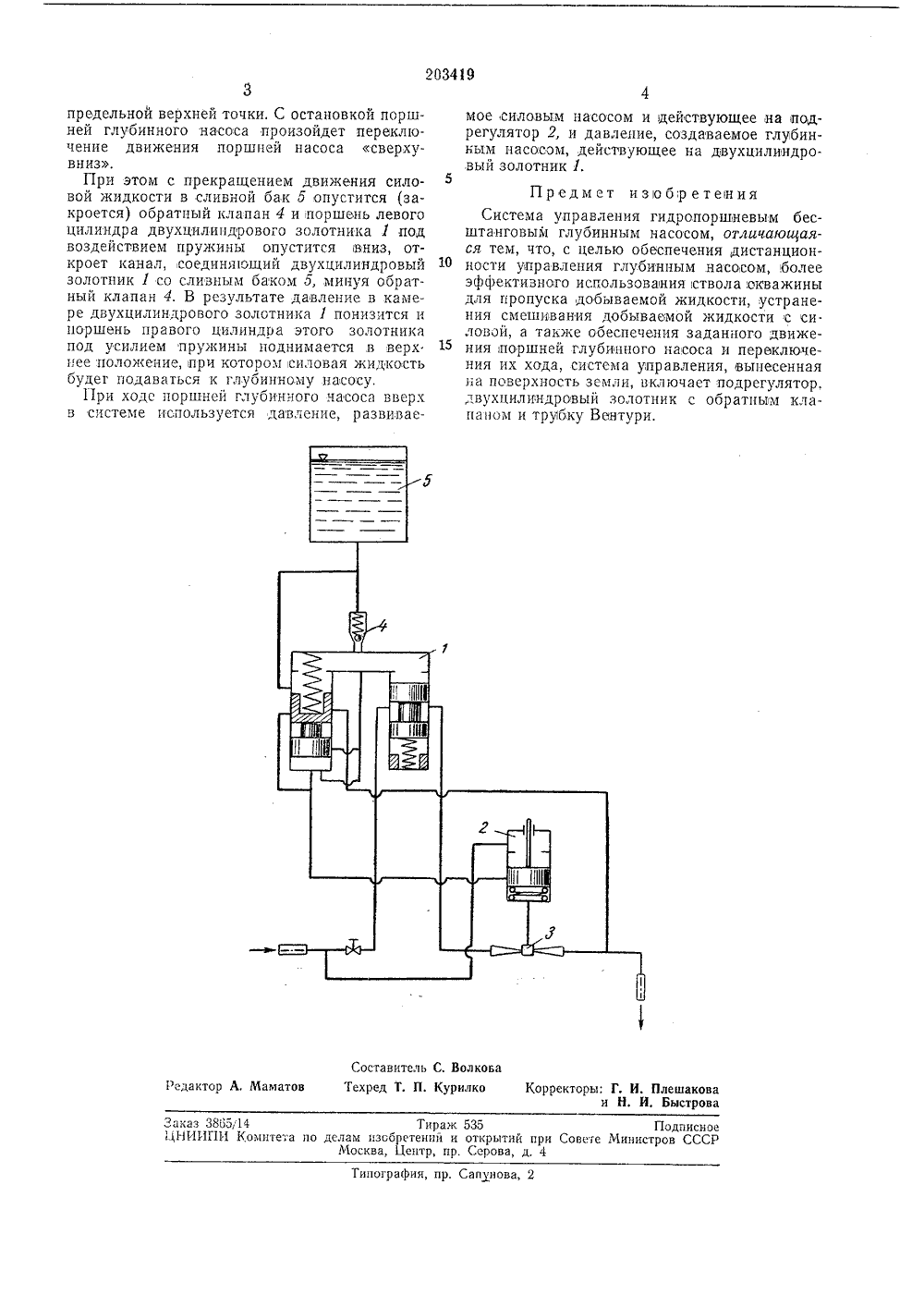

Союз Советских Социалистических Республикзависимое от авт. свидетельств Заявлено 09.И 11.1965 с присоединением зая Ье 1 26419,2 о 8) л. 47 Ь, 2 59 а, 1 и К ЧПЕ Г 06 Ь Г 05 Ь УДК 621.689-522йомитет по делам изобретений и открытий лри Совета Министров СССРриоритетпубликовано 28.1 Х,1967, Бюллетень М 2 Х 11.1967 Дата опубликования писани Авторыизобретения К, В. Федотов, 3. А, Ростэ и В, Е сворцо аявител ИСТЕМА Ут 1 РАВЛЕНИЯ ГИДРОПОРШНЕВЫМБЕСШХАНГОВЬ 1 М ГЛУБИННЫМ НАСОСОМ Известны системы управления глубинными бесшт ацговыми насосами, расположенные з насосном подземном агрегате.В отличие от известных систем в предлагаемой системс управления гидропоршневым бесштанговым глубинным насосом (насос по авт, св. М 108228), вынесенной нг поверхность земли, для обесгечения дистанционности управления глубинным насосом, более эффективного использования ствола скважины для гропуска добываемой жидкости и исключения смешивания добываемой жидкости с силовой, а также для обеспечения заданного движения поршней глубинного насоса и переключения их хода применены подрегулятор, двух- цилиндровый золотник с обратным клапаном и трубка Вентури.На чертеже показана гидравлическая схема системы управления, включающая двухцилицдровь и золотник 1, подрегулятор 2, трубку Вентури 3, обратный клапан 4 и сливной бак 5.Г 1 ринцип действия с;встсмы упразления гидропдршневым бесштанговым глубинным насосом, описывается в нижеследующей последовательности.При ходе поршней глуоицндго насоса вниз в правом цилиндре двухнилицдрового золотника 1 под усилием пружины золотниковый поршень находится в предельно верхнем положсции и обеспечивает подачу силовой жидкости к глубинному насосу,За всеь период хдда поршней глуоцнцогопасоса вниз вышеуказанное положение двух 5 цилиндрового золотника 1 обсспсчивается перепадом давлений, возникающим в хттрасктеристическом сечении потока трубки Вентури3, соответствующим образом воздействующимна пддрегулятор 2, отключающий в этот пс 1 о риод левый цилиндр двухццлиндрового золотника 1 от потока жидкости.С остановкой поршней глубинного насоса отнепосредственного упора их в ограничительпроисходит перераспределение гидравличе 15 ских режимов (рвверс хода снизу - вверх).В трубке Вентури потвышается давление, врезультате чего срабатывает подрегулятор 2,который подключает давление вначале к ледвухцилиндрового золотника20 1, а затем - к правому цилиндру этого же зо.лотника.Под воздействием подключенного давлениялевыц поршень двухцилицдровогд золотника1 перемещается в положение, прн котором си 25 ловая жидкость будет отключена от глубинного насоса и через каналы левого цилиндрадвухцилипдрового золотника 1 и обратныйклапан 4 будет сбрасываться в слисвной бак 5,Это положение сохраняется до тех пор, поО ка поршни глубиш,ого насоса це дойдут доСоставитель С. ВолковаТехред Т. П. Курилко Корректоры: Г. И. Плешаковаи Н, И, Быстрова Редактор А, Маматов Заказ 3865,14 Тираж 535 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4 Типография, пр. Сапунова, 2 предельной верхней точки. С остановкой поршней глубинного насоса произойдет переключение движения поршней насоса сверху- вниз.При этом с прекращением движения силовой жидкости в сливной бак б опустится (закроется) обратный клапан 4 и поршень левого цилиндра двухцилиндрового золотника 1 под воздействием пружины опустится вниз, откроет канал, соединяющий двухцилиндровый золотник 1 со слизным баком 5 минуя обратный клапан 4. В результате давление в камере двухцилиндрового золотника 1 понизится и поршень правого цилиндра этого золотника под усилием пружины поднимается в верх нее положение,:при котором силовая жидкость будет подаваться к глубинному насосу,При ходе поршней глубинного часоса вверх в системе используется давление, развиваемое силовым насосом и действующее на подрегулятор 2, и давление, создаваемое глубинным насосом, действующее на двухцилиндровый золотник 1.5 Предмет изобретенияСистема управления гидропоршневым бесштанговым глубинным насосом, отличающаяся тем, что, с целью обеспечения дистанцион ности управления глубинным насосомболееэффективного использования,ствола скважины для пропуска добываемой жидкости, устранения смешивания добываемой жидкости с си.ловой, а также обеспечения заданного движе ния поршней глубинного насоса и переключения их хода, система управления, вынесенная па поверхность земли, включает подрегулятор.двухцилиндровый золотник с обратным клапаном и трубку Вентури.
