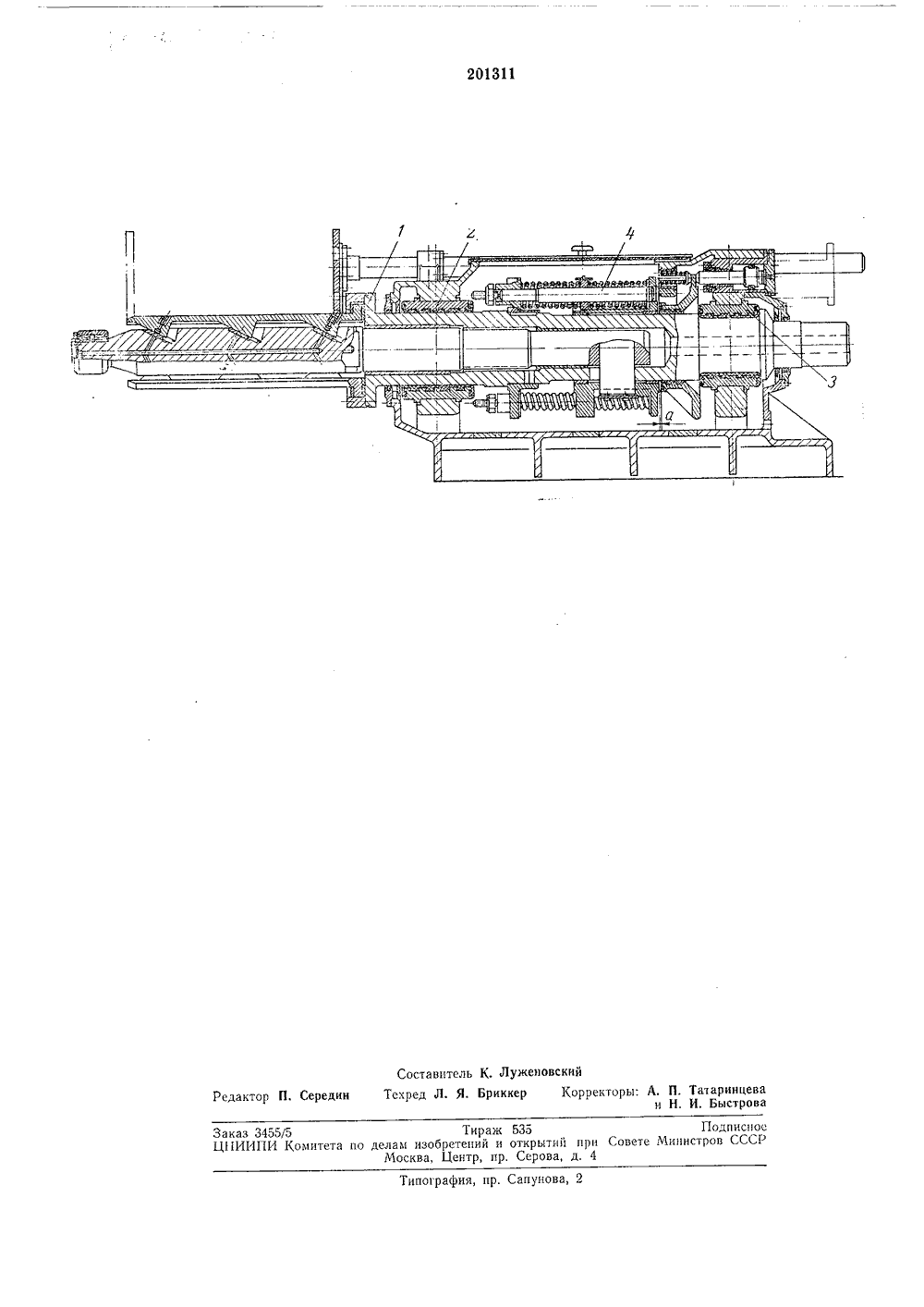

Разматыватель рулонов

Номер патента: 863058

Опубликовано: 15.09.1981

Авторы: Буткевич, Елисеев, Кононов, Оркин

МПК: B21C 47/24

Метки: барабана, оси, разматывателя, рулона, установки

...последнего гнезда неподвижной рамы 2 установлен гидроцилиндр 6, на штоке которого смонтировано фотореле 7. На тележке 3 установлен гидроцилиндр 8, соединенный трубопроводом 9 с гидроцилиндром 6. На штоке гидроцилиндра 8 смонтировано фотореле 10, На гнезде 5 тележки 3 закреплена линейка 11, Кроме того, на фиг. 1 показаны барабан 12 разматывателя 13, рулоны 14 - 16 и золотник 17.Устройство работает следующим образом.При очередном шаге подвижной рамы 1 рулон 16 устанавливается в крайнее гнездо неподвижной рамы 2. После этого включается подача рабочей жидкости под находящийся в крайнем нижнем положении поршень гидроцилиндра 6. Перемещение поршня происходит до выхода фотореле 7 на уровень нижней образующей внутренней полости рулона 16. При...

Номер патента: 1147468

Опубликовано: 30.03.1985

Авторы: Древаль, Запара, Иванов, Левантин, Левит, Россошенко, Самарин

МПК: B21C 47/18, B21C 47/30

Метки: консольный, полосы, разматыватель, рулонов

...(фиг. 1) защелка 13 удерживается пружиной 15. Поворот защелки13 ограничивается скосом 16.Контактная плоскость, 17 защелки13 является продолжением наклоннойплоскости вала 1, по которой перемещается подвижная вставка 10,Каждая серьга 9 снабжена выступом18, воздействующим на защелку 12при разжатии барабана,Части 2 сегментов снабжены опорами 19, которые в сжатом положениибарабана входят в пазы 20 вала 1.При этом каждая опора 19 опираетсяна скос 21 накладки 22, закрепленной на валу 1. Кроме этого накладка 22 снабжена контактной плоскостью 23, выполненной с углом наклона накладок. Опоры 19 в разжатом положениибарабана соединяются по контактным плоскостям 23 с накладками 22 подвижным замковым соединением. Профиль скоса 21 выполняется по...

Номер патента: 1328026

Опубликовано: 07.08.1987

Авторы: Дуркина, Евдокимов, Рясиченко, Смирнов

МПК: B21C 47/18

Метки: агрегат, задачи, конца, отгибки, переднего, полосы, разматывателя, рулонной, технологический

...корпус 11 на некоторый угол. Скребок 1 силовым цилиндром 21 перемещается к рулону 26 до прижатия ролика 2 к рулону 26, при этом лезвие скребка 1 касается рулона 26, с усилием п 1 ужины (не показано).Подающий ролик 7 отводится вкрайнее верхнее положение, При враще -нии барабана 27 с рулоном 26 конецполосы, набегая на скребок 1, отгибается и двигается по поверхностискребка 1 и далее по проводке 12 враствор между подающими роликами 7 и8. Отклоняющий ролик 4 также находится над плоскостью движения конца полосы 5 и не препятствует задаче полосы в технологический агрегат.При пересечении концом полосы ролика 8, привод вращения (не показан) которого включается заранее, цилиндром 13 опускается ролик 7, чем достигается прижатие полосы 5 к...

Номер патента: 1738414

Опубликовано: 07.06.1992

Авторы: Белоусов, Данилов, Клюев, Перлов, Поносов

МПК: B21C 47/24

Метки: барабан, загрузки, разматывателя, рулонов

...вид сбоку; на фиг. 2 - разрез А-А на фиг. 1 (положение механизмов устройства при транспортировке рулонов); на фиг. 3 - разрез Б-Б на фиг. 1 (положение механизмов устройства при деформировании неконди.ционных остатков рулонов),Предлагаемое устройство содержит закрепленный на фундаменте приемный стеллаж 1, на который цеховым краном (на фигурах не показан) устанавливают рулоны 2. В приямке фундамента на направляющих 3 установлена тележка 4 с подъемным столом 5, Тележка 4 перемещается гидроцилиндром 6, а подъемный стол 5 гидроцилиндром 7, Тележка 4 снабжена П- образной скобой 8, которая охватывает подъемный стол 5 и шарнирно сочленена с корпусом тележки осями 9. Привод поворота П-образной скобы 8 выполнен в виде закрепленного на...

Номер патента: 1764735

Опубликовано: 30.09.1992

Авторы: Наумов, Потапкин, Федоринов, Шпак

МПК: B21C 47/32

Метки: консольного, полосы, разматыватель, рулонов, типа

...максимально возможное натяжение с разматывателя не будет ограничиваться силами трения между сегментами и внутренней поверхностью рулона, а будет определяться усилием зажатия внутреннего витка рулона, которое при наличии перегиба полосы в месте зажатия будет значительно больше сил трения,Таким образом, применение прижимной планки обеспечивает расширение диапазона натяжений, развиваемых разматывателем в сторону их увеличения, что.дает возможность повысить производительность оборудования прокатного стана с одновременным улучшением качества проката за счет интенсификации обжатий. в первых проходах. Прижимы применяют, например в моталках, однако они располагаются в теле одного из сегментов, доступ к ним затруднен и открывается через узкую...
