Аппарат для дистилляции мисцеллы глицерина и жирных кислот
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 197504
Автор: Белобородоа
Текст

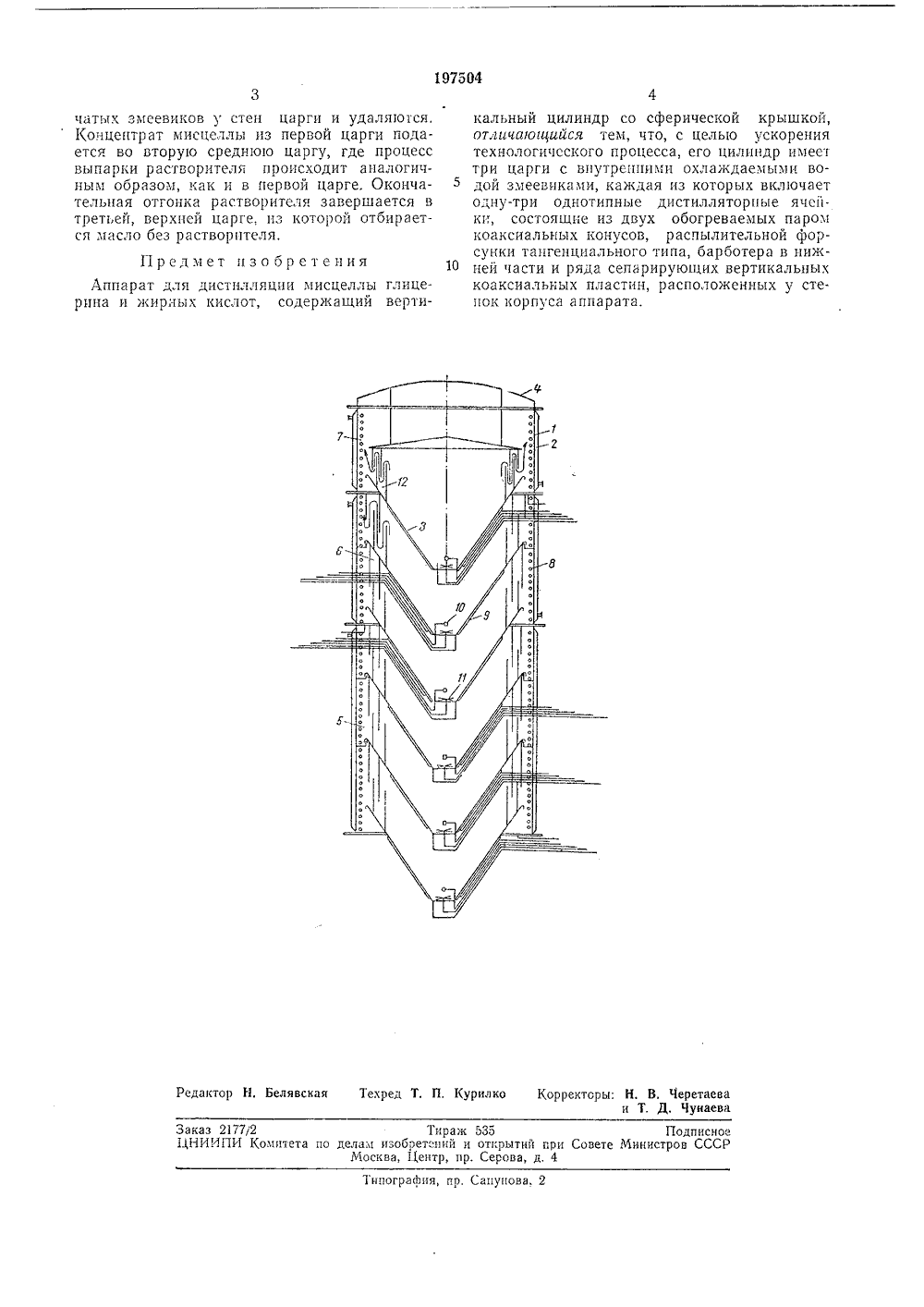

исоединением заявкиВ 01 с 3 С 11 с С 11 г 1 риоритет Комитет по делам аобретений и открыти ори Совете Мииистро СССРпубликовано 09.Л,1967, Бюл, ата опубликования описания петень1,1967 Авторзобретения. В. Белобородо Заявитель ПАРАТ ДЛ ИЦЕРИНА ТИЛЛЯЦИИ МИСЦЕЛЛЖИРНЫХ КИСЛОТ ра В промышленности применяются аппараты для дистилляции мисцеллы, состоящие из предварительного и окончательного дистилляторов. Растворитель отгопяется из мисцеллы в предварительном дистилляторе при атмосферном давлении с применением глухого пара и далее в окончательном дистилляторе при вакууме с применением острого пара и распыливания мисце,плы. Дистиллятор представляет собой вертикальный стальной цилиндр со 1 сферической крышкой, содержащей каплеуловитель и три камеры: распылительную, пленочную и дезодорационную.Г 1 редлагаемый аппарат для дистилляции мисцеллы глицерина и жирных кислот отличается от известных тем, что его цилиндр имеет три царги с внутренними охлаждаемыми водой змеевиками, каждая пз которых включает одну-три однотипные дистилляторные ячейки, состоящие из двух обогреваемых па ром коаксиальных конусов, . распылительной форсунки тангенциального типа, барботера в нижней части и ряда сепарирующих вертикальных коакснальных пластин, расположенных у стенок корпуса аппарата. 2Такое выполнение агшарата позволяет ускорить и упростить технологический процесс дистилляции.На чертеже изображен предлагаемый аппа 3 Аппарат представляет собой вертикальный металлический цилиндрический корпус 1 с рубашками 2 для охлаждения воды, конусным днищем 3 и сферической крышкой 4. Внутри корпус содержит три царги 5, б и 7 соответственно числу ступеней дистилляцип, С внутренних сторон царг расположены охлаждаемые водой змеевики Ь. Каждая царга включает в себя одну - трп однотипные дистилляторные ячейки, состоящие из двух обогреваемых паром днищ - коакснальных конусов 9, распылительной форсункн 10 тангенциального типа, барботера 11, установленного по центру на некотором расстоянии от дна конуса, У стенок корпуса аппарата, между конусными днищами ячеек, установлен сепаратор 12 ряд вертикальных цилиндрических коаксиальных пластин,Аппарат работает следующим образом.Мисцеллу (глицерин, жирные кислоты) подают под давлением в дистилляционные ячейки первой нижней царги, где распыляют тангенциальными форсунками, При распылении происходит частичное испарение растворителя. Скапливающаяся в конусе ячейки мисцелла подвергается обработке острым паром через барботер. 11 ары растворителя с водяными парами после прохождения сепаратора кондепсируются с помощью охладителей - трубчатых змеевиков у стен царги и удаляюгся, Концентрат мисцеллы из первой царги подается во вторую среднюю царгу, где процесс выпарки растворителя происходит аналогичным образом, как и в первой царге. Окончательная отгонка растворителя завершается в третьей, верхней царге, из которой отбирается масло без растворителя.Предмет изобретенияАппарат для дистнлляции мисцеллы глицерина и жирных кислот, содержащий вертикальный цилиндр со сферической крышкой, от,еичаю 1 аийся тем, что, с целью ускорения технологического процесса, его цилиндр имеет три царги с внутренними охлаждаемыми водой змеевиками, каждая из которых включает одну-три однотипные дистилляторпые ячейки, состоящие из двух обогреваемых паром коаксиальных конусов, распылительной форсукки тапгенциального типа, барботера в ниж ней части и ряда сепарирующих вертикальныхкоаксиальных пластин, расположенных у сте.пок корпуса аппарата.Редактор Н. Белявская Техред Т. П. Курилко Корректоры: Н. В, Черетаеваи Т. Д, ЧунаеваЗаказ 217/2 ирак 535 ПодписноеЦНИИПИ Когиптета по делам изобретсш 1 й и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4Типография, пр. Сапунова, 2
СмотретьЗаявка
752265
В. В. Белобородоа
МПК / Метки
МПК: B01D 3/32, C07C 31/22, C11C 1/10
Метки: аппарат, глицерина, дистилляции, жирных, кислот, мисцеллы
Опубликовано: 01.01.1967
