Устройство для разогрева и слива затвердевающих жидкостей в цистернах

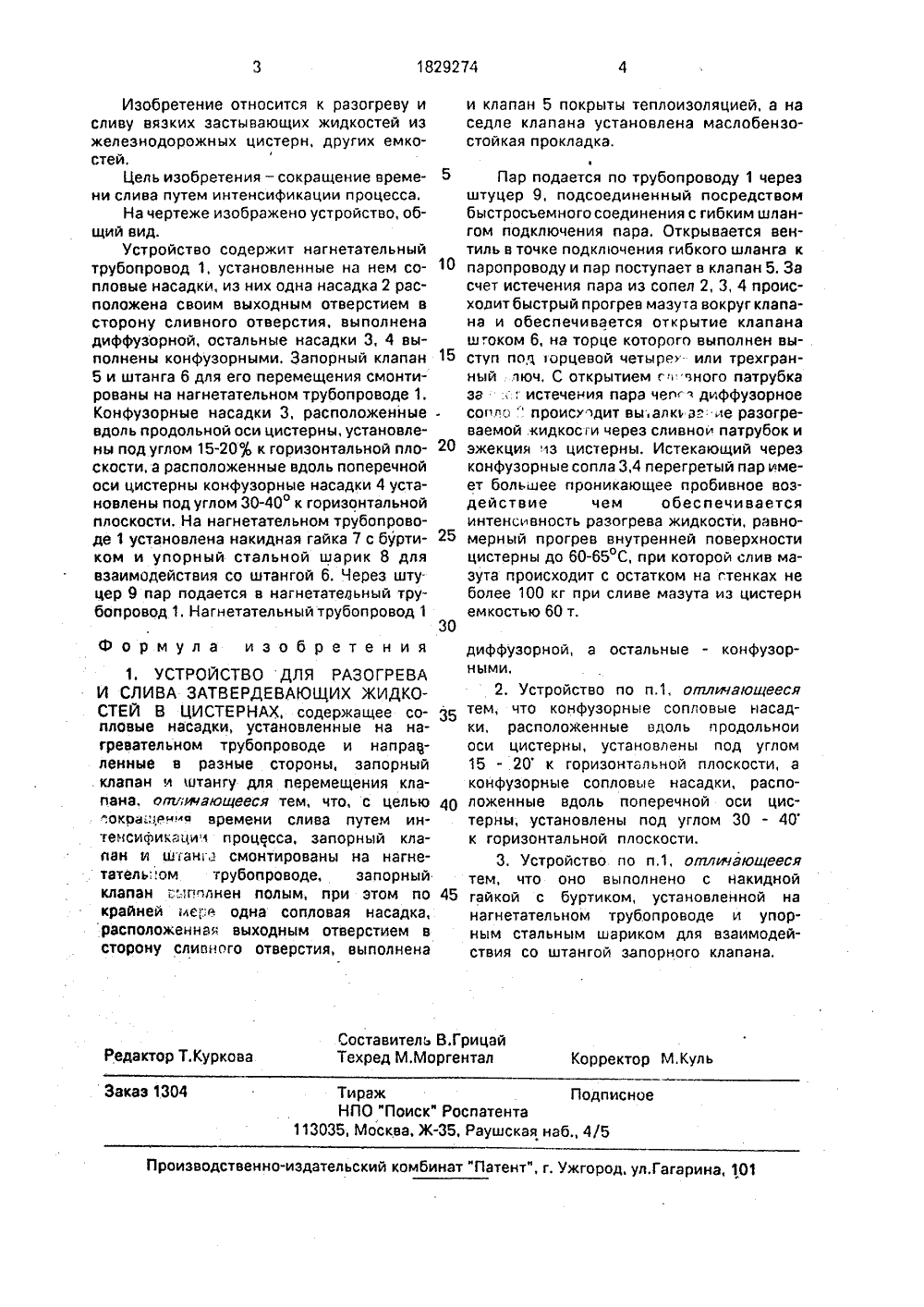

КИХ ЕСКИХ РЕСПУБЛИК СОЮЗ СОВЕ СОЦИАЛИСТ ОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ЕДОМСТВО СССР (ГОСПАТЕНТ С м ОПИСАНИЕ ИЗОБРЕТЕН вторскому свидетельству(56) Авторское свидетельство СССР Н 595192, кл. В 650 88/74, 1976.(54) УСТРОЙСТВО ДЛЯ РАЗОГРЕВА И СЛИВА ЗАТВЕРДЕВАЮЩИХ ЖИДКОСТЕЙ В ЦИСТЕРНАХ(57) Изобретение относится к разогреву и сливу . вязких застывающих жидкостей из железнодорожных цистерн, других емкостей. Цель изобретения - сокращение времени слива путем интенсификации процесса, Устройство содержит нагнетательный трубопровод 1, установленные на(5 Ц б Вб 10 11 00 нем сопловые насадки, из них часть насадок 2, расположенных своими выходными отверстиями, выполнены диффузорными, остальные насадки 3, 4 выполнены конфузорными. Запорный клапан 5 и штанга 6 для его перемещения смонтированы на нагнетательном трубопроводе 1. Конфузорные насадки 3, расположенные вдоль продольной оси цистерны, установлены под углом 15 - 20 к горизонтальной плоскости, а расположенные вдоль поперечной оси цистерны конфузорные насадки 4 установлены под углом 30 - 40 к горизонтальной плоскости. На нагнетательном трубопроводе 1 установлена накидная гайка 7 с буртиком и упорный стальной шарик 8 для взаимодействия со штангой 6. Через штуцер 9 пар подается в нагнетательный трубопровод 2 з. и. ф-лы, 1 ип,1829274 Составитель В.ГрицайТехред М.Моргентал Редактор Т.Куркова Корректор М,Куль Заказ 1304 Тираж Подписное НПО "Поиск" Роспатента113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к разогреву и сливу вязких застывающих жидкостей из железнодорожных цистерн, других емкостей.Цель изобретения - сокращение време ни слива путем интенсификации процесса.На чертеже изображено устройство, общий вид.Устройство содержит нагнетательный трубопровод 1, установленные на нем со пловые насадки, из них одна насадка 2 расположена своим выходным отверстием в сторону сливного отверстия, выполнена диффузорной, остальные насадки 3, 4 выполнены конфузорными. Запорный клапан 15 5 и штанга 6 для его перемещения смонтированы на нагнетательном трубопроводе 1, Конфуэорные насадки 3, расположенные- вдоль продольной оси цистерны, установлены под углом 15-200 к горизонтальной пло скости, а расположенные вдоль поперечной оси цистерны конфузорные насадки 4 установлены под углом 30-40 к горизонтальной плоскости, На нагнетательном трубопроводе 1 установлена накидная гайка 7 с бурти ком и упорный стальной шарик 8 для взаимодействия со штангой 6. Через штуцер 9 пар подается в нагнетатеаьный трубопровод 1. Нагнетательный трубопровод 130 Формула изобретения 1, УСТРОЙСТВО ДЛЯ РАЗОГРЕВА И СЛИВА ЗАТВЕРДЕВАЮЩИХ ЖИДКОСТЕЙ В ЦИСТЕРНАХ, содержащее со пловые насадки, установленные на нагревательном трубопроводе и направленные в разные стороны, запорный клапан и штангу для перемещения кла. иана, отличающееся тем, что, с целью 40 ",окращенмя времени слива путем интенсификациич процесса, запорный клапан и ш ганга смонтированы на нагнетатель.:.ом трубопроводе, запорный клапан -,.": г.плнен полым, при этом по 45 крайней мере одна сопловая насадка, расположенная выходным отверстием в сторону сливного отверстия, выполнена и клапан 5 покрыты теплоизоляцией, а наседле клапана установлена маслобензостойкая прокладка. ЭПар подается по трубопроводу 1 через штуцер 9, подсоединенный посредством быстросъемного соединения с гибким шлангом подключения пара, Открывается вентиль в точке подключения гибкого шланга к паропроводу и пар поступает в клапан 5. За счет истечения пара из сопел 2, 3, 4 происходит быстрый прогрев мазута вокруг клапана и обеспечивается открытие клапана штоком 6, на торце которого выполнен выступ под 1 орцевой четыре или трехгранный люч, С открытием г г" ейного патрубка за ., г истечения пара чепгдиффуэорное сопле " происходит вы,алк ав 1 е разогреваемой кидкости через сливной патрубок и эжекция 1 з цистерны, Истекающий через конфузорные сопла 3,4 перегретый пар имеет большее проникающее пробивное воздействие чем обеспечивается интенсивность разогрева жидкости, равномерный прогрев внутренней поверхности цистерны до 60-65 С, при которой слив мазута происходит с остатком на стенках не более 100 кг при сливе мазута из цистерн емкостью 60 т. диффузорной, а остальные - конфузорными,2. Устройство по п.1, отличающееся тем, что конфузорные сопловые насадки, расположенные вдоль продольнои оси цистерны, установлены под углом 15 - 20 к горизонтальной плоскости, а конфузорные сопловые насадки, расположенные вдоль поперечной оси цистерны, установлены под углом 30 - 40 к горизонтальной плоскости.3. Устройство по п.1, отличающееся тем, что оно выполнено с накидной гайкой с буртиком, установленной на нагнетательном трубопроводе и упорным стальным шариком для взаимодействия со штангой запорного клапана.
