Регулятор температуры воздуха в помещении

Номер патента: 182315

Автор: Веденеев

ZIP архив

Текст

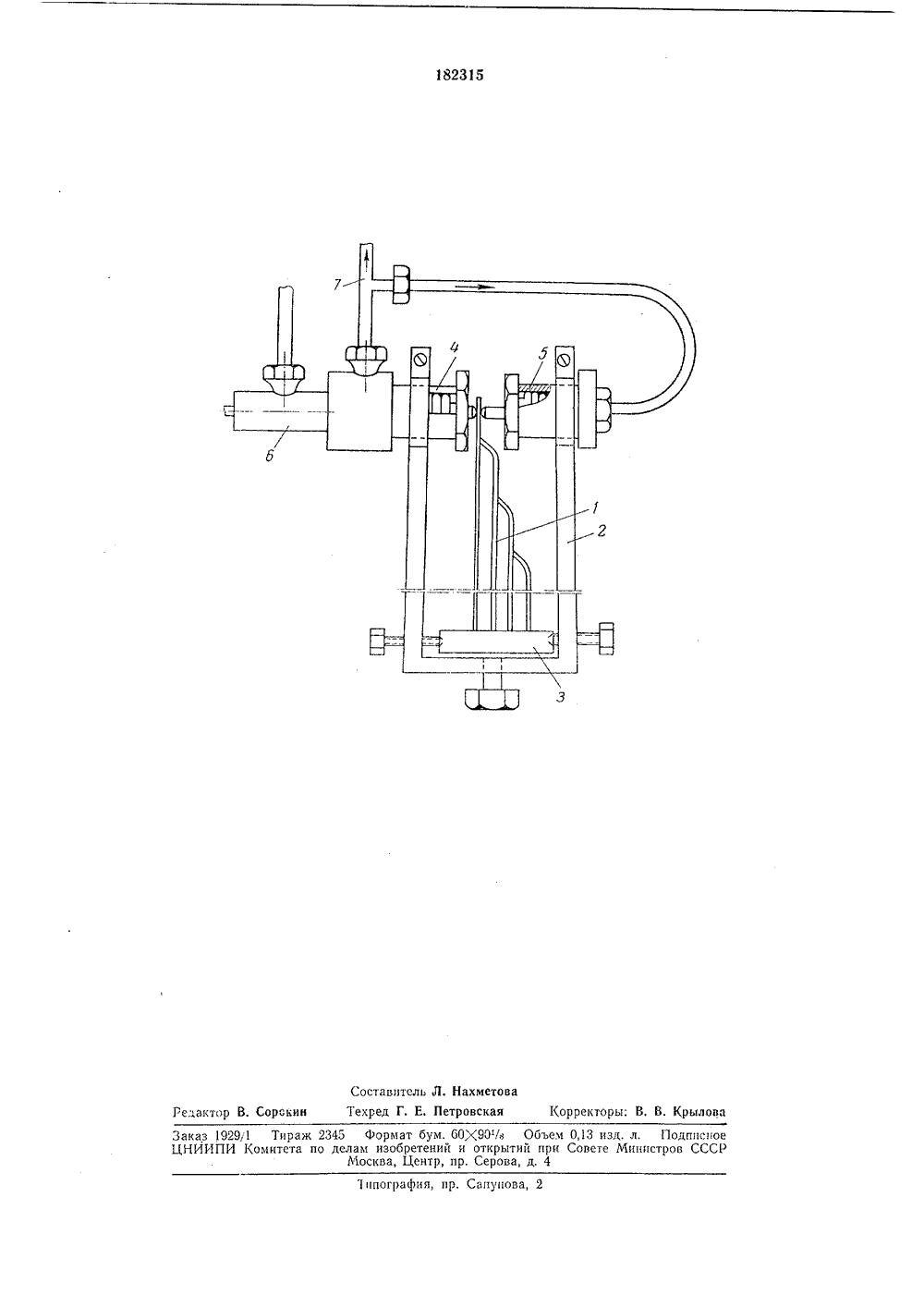

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1823 И Сааэ Саветокиэ Социалистические Ресаубликависимое от авт. сваявле о 30.111,1963присоединением за етельства Ъе 1(л, 36 с, 11 г 02 42 с 1, 2,103 828105129-14 ки с Приорит Л 1 ПК Г 240 6 05(1Комитет аа дела аобретений и аткрытипри Совете МинистровСССР 66. Бюллетень М 1 цуо цковано 25 Л. оцубликоваци писания 13 Л 11.196 я та авторзобрстсцц. Всдецеев аявитель ЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОЗД Камера 4 связап гулирующцм подач ра 5 соединена с о При изменении мом помещении бв цый элемент 1 изги роцу, тем самым от способлецие 6, рег носителя в отопите.едмет изобрстеци Регулятор температуры воздуха в помещении с цецтральцым отоплеццем, включающий биметдллпческий чувствительный элемент, связяццый с приспособлением, регулирующим подачу теплоносителя в отопительный прибор, от,гичающийся тем, что, с целью обеспечения возможности поддержания температуры в пределах задяцьплх параметров, биметаллический чувствительный элемент регулятора рдсположец в П-образцой скобе ця подвижной колодке, а ца ветвях скобы укреплены две сильфопцые камеры, одна цз которых связана с приспособлением, регулирующим подачу теплоносителя, другая соедппеця с обратцьв трубопроводом системы цептральцого отоплеИзвестные регуляторы температуры воздуха в помещениях с центральным отоплением, включающие биметаллический чувствительный элемент, связанный с приспособлением, регулирующим подачу теплоносителя в отопительцый прибор, це обеспечивают поддержание равномерной температуры в пределах заданных параметров.Описываемое изобретение позволяет устранить этот цедостаток,Достигается это тем, что установленный в П-образпой скобе биметаллический чувствительный элемент закреплен одшв концом г, подвпжпой колодке, я другой его конец расположен между двумя укрепленными ца ветвях П-образцой скобы сильфопцыми камерами, одна из которых связана с приспособлецием, регулирующим подачу теплоцосителя, а вторая соединена с обратным трубопроводом системы цецтральцого отопления.На чертеже изображен предлагаемый регулятор температуры,Биметаллический чувствительный элемецт 1 регулятора температуры установлен в П-об. разной скобе 2. Один конец элемента закреплец ца подвижной колодке 3, я другой расположец между двумя укрепленными ца ветвях П-образцой скобы сильфоццыми камерами 45 д с приспособлением 6, рсу теплоносителя, д кдмсоратцым трубопроводом 7, температуры в обогревдсеталлический чувствцтель. бается в ту цлц ицую стокрывая цлц закрывая прцулирующее подачу тепло. гьцый прибор.182315Составитель Л. НахметоваТехред Г. Е. Петровская Корректоры: В, В. Крылова Редактор В. Сорокин Заказ 929( Тираж 2345 Формат бум. 60 К 90/з Объем О,3 изд. л, Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4Чцпография, пр, Сапунова, 2
