181469

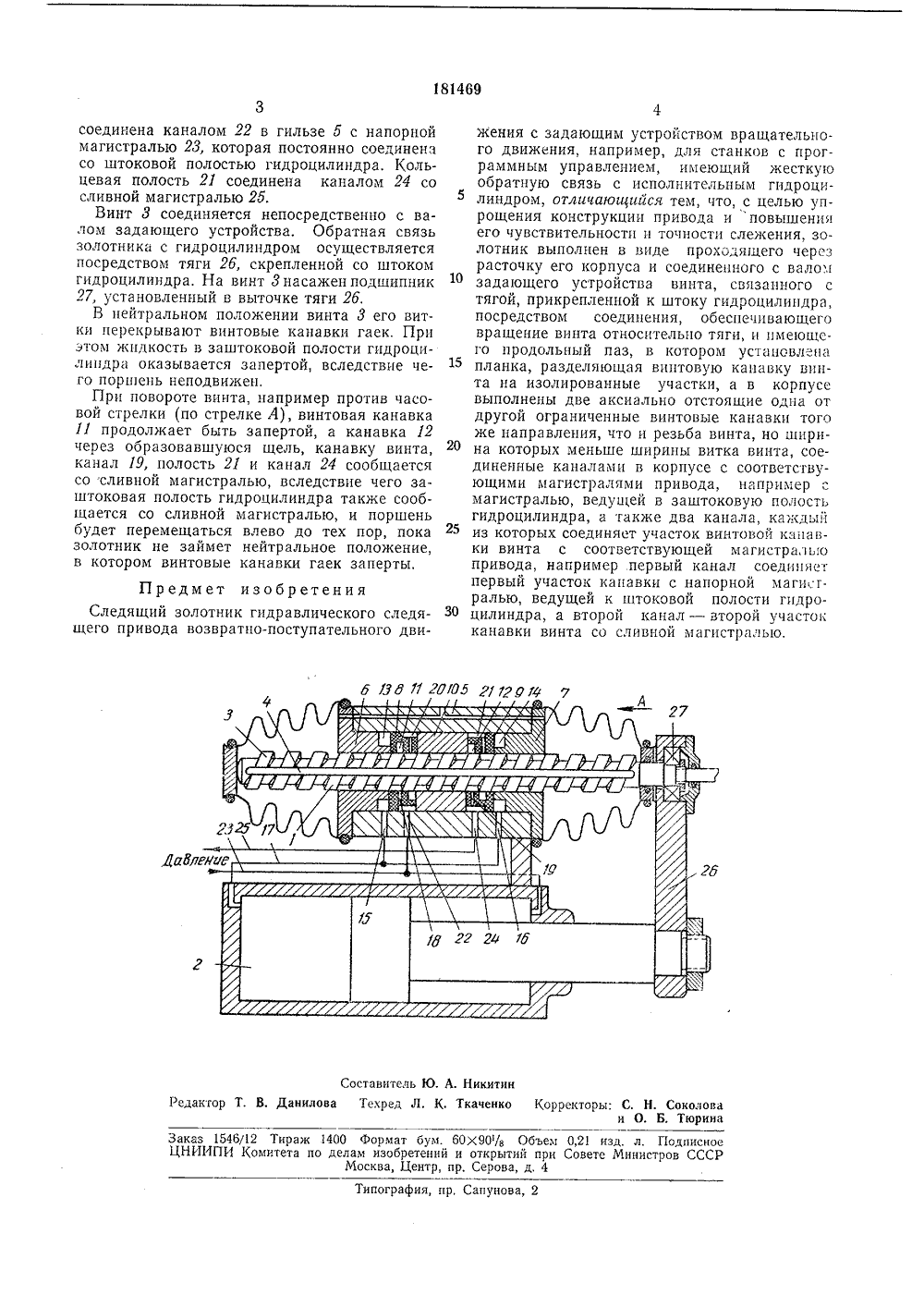

ОПИСАН И Е ИЗОБРЕТЕНИЯ И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 181469 Союз Советских Социалистических Республик, 471 т, 2 киисоединением МПК ГО риоритетпубликоьано 15.1 тг,1966. Бюллетень9 Комитет по делам зооретеиий и аткрыти при Совете Мииистров СССР,икования описания 15 Х 1.1966 Да Лв горыизобретения А. Калаус и Е Г, А, Дорре жеве Заявитель ЕДЯЩИЙ ЗОЛОТНИ оответствующими ма Известны следящие золотники гидравлических следящих приводов возвратно-поступательного движения с задающим устройством вращательного движения, например, для станков с программным управлением, Однако конструкции известных золотников между золотником и задающим устройством, а также в цепи обратной связи требуют наличия золотника с исполнительным гидроцилиндром механизмов, преобразующих один вид движения в другой, что ведет к усложнению конструкции привода и снижению точности и чувствительности слежения,Конструкция описываемого золотника упрощена и повышена его чувстви гельность, Для этого он выполнен в виде проходящего через расточку его корпуса винта, связанного непосредственно с валом задающего устройства, а также с закрепленной на штоке гидроцилиндра тягой посредством соединения, обеспечивающего вращение винта относительно тяги. В корпусе золотника выполнены две аксиально отстоящие одна от другой ограниченные виптовые канавки того же направления и шага, что и резьба винта, но ширина которых меньше ширины витка винта, а также каналы, соединяющие ограниченные канавки с соответствующими магистралями привода, и каналы, соединяющие участки винтовой канавки винта, разделенной планкой, закрепленной в продольном пазу винта, с сгистралями привода.На чертеже изображена схема гидропривода с описываемым золотником (вариант).5 Гидропривод содержит золотник 1, исполнительный гидроцилипдр 2 и задающее устройство (на чертеже не показано). Золотник состоит из винта 3, в продольном пазу закреплена планка 4, разделяющая винтовую канав- О ку винта на изолированные участки, а такжекорпуса, который консгруктивно выполнен сборным и состоит из наружной гильзы 5, крышек б и 7 с центральными отверстиями, двух гаек 8 и 9 и разделительной втулки 10.5 Гайки 8 и 9 имеют на внутренней цилиндрической поверхности винтовые канавки 11 и 12 того же направления и шага, что и резьба винта 3, но ширина которых меньше ширины витка винта.0 В крышках б и 7 выполнены кольцевые уступы, вследствие чего между крышками, гильзой 5 и гайками 8 и 9 образованы кольцевые полости 13 и 14, с которыми сообщаются винтовые канавки гаек. Полости 13 и 14 соединены каналами 15 и 1 б в гильзе 5 с магистралью 17, ведущей в заштоковую полость гидроцилиндра 2. В гайках 8 и 9 выполнены каналы 18 и 19, сообщающие участки винтовой канавки винта 3 с кольцевыми полостями 20 и 21, О образованными кольцевыми уступами гаек,гильзой 5 и втулкой 10. Кольцевая полость 20актор Т. В. Данило Заказ 1546/12 Тираж 1400 Формат бум. 60 Х 90/в Объем 0,21 изд. л. ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр, Серова, д. 4 пография, пр, Сапунова, 2 соединена каналом 22 в гильзе б с напорной магистралью 23, которая постоянно соединена со штоковой полостью гидроцилиндра. Кольцевая полость 21 соединена каналом 24 со сливной магистралью 2 б.Винт 3 соединяется непосредственно с валом задающего устройства. Обратная связь золотника с гидроцилиндром осуществляется посредством тяги 2 б, скрепленной со штоком гидроцилиндра, На винт 3 насажен подшипник 27, установленный в выточке тяги 2 б.В нейтральном положении винта 3 его витки перекрывают винтовые канавки гаек, При этом жидкость в заштоковой полости гидроцилипдра оказывается запертой, вследствие чего поршень неподвижен,При повороте винта, например против часовой стрелки (по стрелке А), винтовая канавка 11 продолжает быть запертой, а канавка 12 через образовавшуюся щель, канавку винта, канал 19, полость 21 и канал 24 сообщается со сливной магистралью, вследствие чего заштоковая полость гидроцилиндра также сообщается со сливной магистралью, и поршень будет перемещаться влево до тех пор, пока золотник не займет нейтральное положение, в котором винтовые канавки гаек заперты. Предмет изобретенияСледящий золотник гидравлического следящего привода возвратно-поступательного движения с задающим устройством вращательпого движения, например, для станков с программным управлением, имеющий жесткую обратную связь с исполнительным гидроцилиндром, отличающийся тем, что, с целью упрощения конструкции привода и повышения его чувствительности и точности слежения, золотник выполнен в виде проходящего через расточку его корпуса и соединенного с вало.,1 задающего устройства винта, связанного с тягой, прикрепленной к штоку гидроцилиндра, посредством соединения, обеспечивающего вращение винта относительно тяги, и имеющего продольный паз, в котором устансвлена планка, разделяющая винтовую канавку винта на изолированные участки, а в корпусе выполнены две аксиально отстоящие одна от другой ограниченные винтовые канавки того же направления, что и резьба винта, но ширина которых меньше ширины витка винта, соединенные каналами в корпусе с соответствующими магистралями привода, например с магистралью, ведущей в заштоковую полость гидроцилиндра, а также два канала, каждый из которых соединяет участок винтовой канавки винта с соответствующей магистралью привода, например .первый канал соединиег первый участок канавки с напорной магисгралью, ведущей к штоковой полости гидроЗ 0 цилиндра, а второй канал - второй участокканавки винта со сливной магистралью.
