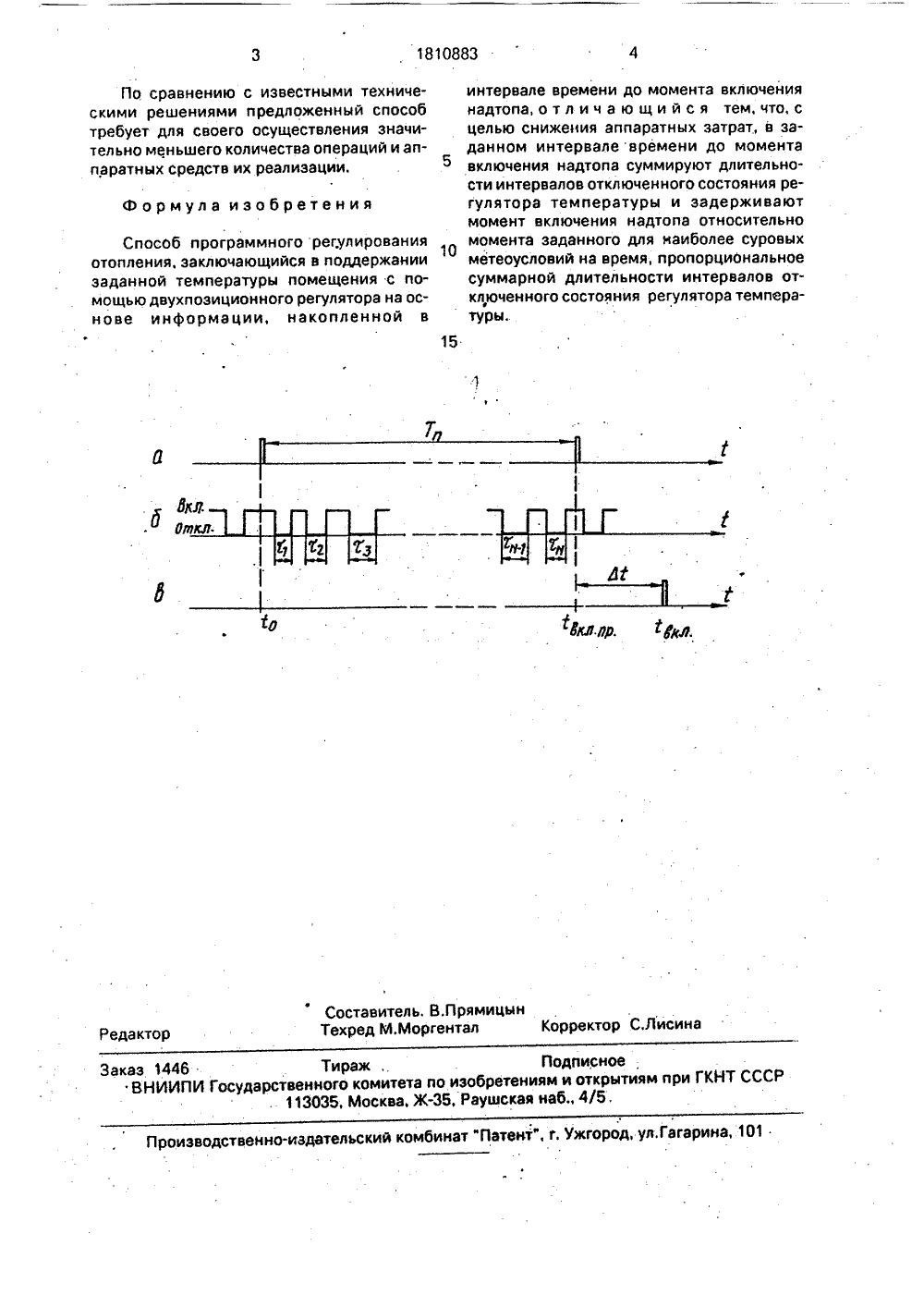

Способ программного регулирования отопления

Номер патента: 1444729

Опубликовано: 15.12.1988

Авторы: Лассовик, Чернядев, Яхонтов

МПК: G05D 23/19

Метки: регулятор, температуры

...чем в стационарном режиме, и ток, протекающий по нему, превышает установленное пороговое значение. В результате действия датчика порога 6 увеличивается напряжение на первом входе усилителя 3, тем самым увеличивая напряжение на его выходе, на входе и выходе транзистора 4 и увеличивая ток че. рез датчик токового порога 6 и датчик-нагреватель 1. В свою очередь это егце больше увеличивает напряжение на первом входе усилителя 3. Так продолжается до тех пор, пока не наступит насыщение транзистора 4. При этом напряжение на датчике-нагревателе 1 оказывается максимальным, что обеспечивает быстрый разогрев. При приближении температуры датчика-нагревателя 1 к заданной стационарной) его сопротивление резко возрастает, ограничивая ток через...

Номер патента: 1091139

Опубликовано: 07.05.1984

Авторы: Пястун, Шик

МПК: G05D 23/19

Метки: многоканальный, регулятор, температуры

...к первому входу компаратора 5. Второй вход компаратора 5 соединен с аналоговым выходом цифроаналогового преобразователя 6, тактовый вход которого соединен с выходом генератора 7 импульсов, а выход переполнения - с информационными входами первого 8 и второго 9 счетчиков импульсов и с первым входом элемента 10 ИЛИ. Выход данных цифроаналогового преобразователя 6 подключен к входу данных оперативного запоминающего блока 11, вход разрешения записи которого соединен с выходом компаратора 5, вход разрешения считывания - с выходом генератора 7 импульсов, адресный вход - с выходом третьего счетчика 12, вторым входом первого узла 13 сравнения, а выход оперативного запоминающего блока 11 соединен с первым входом второго узла 14 сравнения,...

Номер патента: 1161929

Опубликовано: 15.06.1985

Авторы: Гердов, Купченко, Штраль

МПК: G05D 23/19

Метки: регулятор, температуры

...усилителем разбаланса 6 и поступает наинформационный вход мультиплексора8, находящегося в открытом состоянии,3 11619 и на второй вход компаратора 12, где сравнивается с напряжением на первом входе, задаваемым вторым выходом источника опорного напряжения 14, величина которого равна или несколько меньше верхнего значения динамического диапазона ( О ) усилителя разбаланса 6, работающего в линейном режиме. При превышении напряжения сигнала величины 0 на вход компара тора 12 поступает положительное напряжение, его выход переключается с .некоторым запаздыванием й 1(время переключения компаратораотносительно времени и на входе триггера 13 уста навливается логическая единица. Одновременно напряжение сигнала с вычитателя 7 поступает на второй...

Номер патента: 710030

Опубликовано: 15.01.1980

Автор: Киселев

МПК: G05D 23/19

Метки: регулятор, температуры

...в объекте ниже заданной, потенциал в точке соединения диода б с резистором 5таков, что диод,б пропускает на входодновибратора 7 импульсы, приходяоиеВ точку соединения диода б с мостомС приходом каждого импульса одно710030 Формула изобретения Составитель Л. БорисовРедактор Н. Каменская Техред Э,Чужик Корректор Н, Задерновская Тираж 956 Заказ 8759/48 Подписное 11 НИИЛИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва )1:-35, Раушская наб , ц. 4/5 Филиал ППП Патент, г, Ужгород, ул. Проектная, 4 вибратор 7 опрокидывается, а по истечении некотооого промежутка времени возвращается в исходное состояние. Одновибратор выдает на исполнительное устройство 8 импульсы, длительность которых зависит от величины...

Номер патента: 718616

Опубликовано: 29.02.1980

Автор: Иванов

МПК: F02D 39/00

Метки: включения, вращения, дизеля, момента, работу, регулятора, частоты

...К торцу.регулцровочного мированный усилителем 13, запускает часконца 10 подведен постоянный магнит 12, тотомер 15,.который фиксирует время одно- ,создающий вокруг йего магййтйоеполе. Об- го периода сигнала, поступающего от пермовка соленоида 11"соединена с усилителем 20 вичного преобразователя 1 б на вход 17 сче, содержащим формирующее сигнал уст- та частотомера 15: По времени периода ройство. Выход усилителя 13 подключен к определяют искомую частоту вращения.входу 14 внешнего запуака частотомера 15, Обеспечение появления определенного Иервичный преобразователь,1 б, вырабаты-знака импульса ЭДС на входе внешнего гвающий сигнал, пропорциональный частоте 5 запуска Частотомера 15 в моМент отрыва зращения коленчатого вала двигателя, сре-...
