Резервированный ждущий мультивибратор

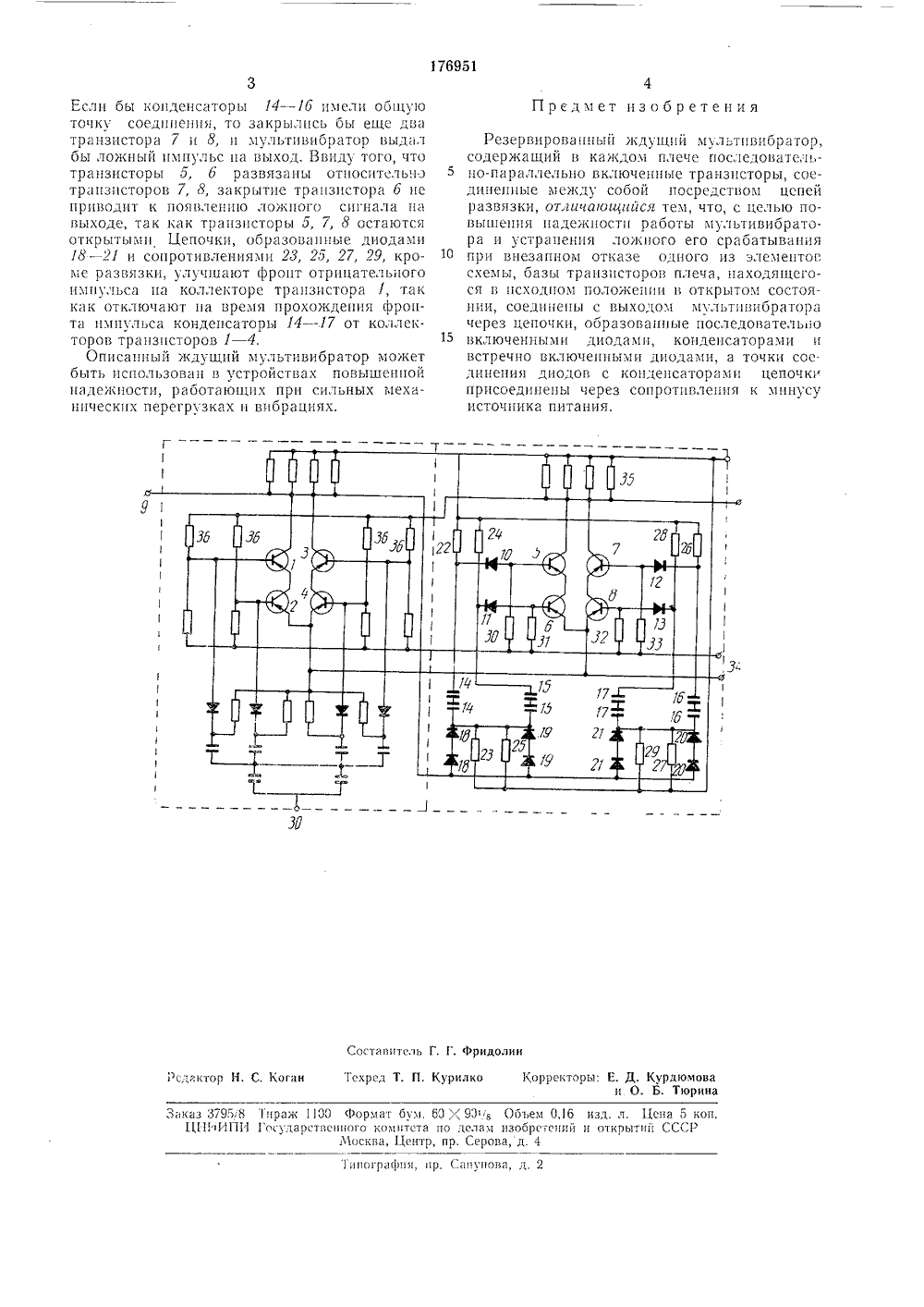

1769 И ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советскик Социалистических Республикельства М вцсцмое от авт. свид го 24.Х 1,1964 (Ло 0402/26-9) Заяв 21 а,ки о присоединеггие 031 Государственныйомитет по деламизобретенийи открытий СССР П итетвковано 01.Х 1.1965. Бюллетень М 2 гу публикования описания 29.1.1966 Авторыгзобретения И, Нейштадт и В. И. Максимов ЗЕРВИРОВАННЫЙ ЩИЙ МУЛЬТИВИБРАТО ми дцодамц 18 - 21. Точки соединения диодов с конденсаторамц через сопротивления 22, 2, 24, 2 э, 26, 2/, 28 и 29 соедцнены с минусом источнцка питания. Импульс отрицательной полярности, подаваемый ца вход 80, открывает транзисторы 1 - 4. Голожцте гьцый импульс, возникающий на выходе, через конденсаторы 14 16 подается на диоды 10 - 18 и закрывает цх. Сопротивления 22, 24, 26 и 28 при этом отключаются от баз трднзцсторои 5 - 8, которые закрываются напряжением, подаваемым через сопротцьленця 80 - 88 от источника положительного смещения, подключенного к зажиму 84. Нд коллекторцой нагрузке, образованной сопротивлениями 85, возникает отрццд гельцый импульс; транзисторы 1 - 4 оказываются открытып базовыми токами, проходящими через сопротивления 86. В этом состоянии мультцвцбрдтор остдется до тех пор, пока конденсаторы 14 - 16 не рдзрядятся через сопротивления 22 - 27 до потенциала отпирания диодов 10 - 18. В момент отпирания этцх диодов отпцрдготся транзисторы 5 - 8, возникает регенердтцвцый процесс ц мультцвцбратор возвращается в исходное состояние, В случае внезапных отказов дсгдлей схемы, например короткого замыкания одного из кондесатогов 14, возникает ину,Ьс по.го. жцтельной полярности, который через второй конденсатор 14, конденсаторы 15 ц диод 11 подается на транзистор 6 ц запирает его,В известных резервированных ждущих мультивибраторах, содержащих в каждом плече последовательно-параллельно включенные транзисторы, соединенные между собой посредством цепей развязки, при внезапном отказе одного из элементов схемы могут происходить ложные срабатывания.В предложенном мультивибраторе базы транзисторов плеча, находящегося в исходном положении в открытом состоянии, соединены с выходом мультивибратора через цепочки, образованные последовательно включенными диодами, конденсаторами и встречно включенными диодами. Точки соединения диодов с конденсаторами цепочки присоединены через сопротивления к минусу источника питания. Такое соединение позволяет повысить надежцось работы мультивибратора ц устранить его ложное срабатывание при внезапном отказе одного из элементов схемы,Схема мультивибратора изображена на чертеже,В плечи мультивибратора включены по четыре последовательно-параллельно соединенных транзистора 1, 2, 3, 4 и 5, б, 7, 8. В нор мальцом состоянии транзисторы 1 - 4 закрыты, а транзисторы 5 - 8 открыты. Базы транзисторов 5 - 8 соединены с выходом 9 мультивибратора через цепочки, образованные последовательно включенными диодами 10 - 18, конденсаторами 14 - 17 и встречно включенны 1 одпггсная гругггга Л 3 86 У;К 621.373.431,1 088.83Если бы конденсаторы 14 - 16 имели оощую точку соединения, то закрылись бы еще два транзистора 7 н о, и мультнвибратор выдал бы ложный импульс на выход. Ввиду того, что транзисторы 5, 6 развязаны относительгго транзисторов 7, 8, закрытие транзистора 6 не приводит к появ;гению ложного сигнала на выходе, так как транзисторы 5, 7, 8 остаются открытыми Цепочки, образованные диодами 18 - 21 и сопротивлениями 23, 25, 27, 29, кроме разв 51 зкн, улучшают фронт отрицательгого импульса на коллекторе транзистора 1, так как отключают на время прохождения фронта импульса конденсаторы 14 - 17 от коллекторов транзисторов 1 - 4.Описанный ждущий мультивибратор может быть использован в устройствах повышенной надежности, работающих при сильных геханнческнх перегрузках н вибрациях. 176951Предмет изобретенияРезервированный ждущий мультнвнбратор,содержащий в кахкдом плече последователь 5 но-параллельно включенные транзисторы, соединенные между собой посредством цепей развязки, От.гичагош,ггйся тем, что, с целью повышения надежности работы мультивибратора и устранения ложного его срабатываггия 10 при внезапном отказе одного из элементовсхемы, базы транзисторов плеча, находящегоС 51 В НСХОДНОМ ПОЛОХКЕННИ В ОТКРЫТОМ СОСТОЯ- нни, соединены с выходом мультгпибратора через цепочки, образованные последовательно 1 включенными диодами, конденсаторами ивстречно включенными диодами, а точки сосдинения диодов с конденсаторами цепочк 1 присоединены через сопротивления к минусу источника питания.Составитель Г. Г. ФрндолинРедактор Б. С. Коган Тсхред Т. П. Курилко Корректоры: Е. Д, Курдюмова и О. Б. Тюрина Заказ 3795 г 8 ирана 1100 Формат бум. 60;: 90 г 8 Объем 0,16 нзд. л. Цспа 5 коп, Ц 111 иИПИ Государственного комитета по аслам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 41 ииографин, ир, Саимиова, и. 2
