Узел приема запроса и передачи информации о номере вызывающего абонента

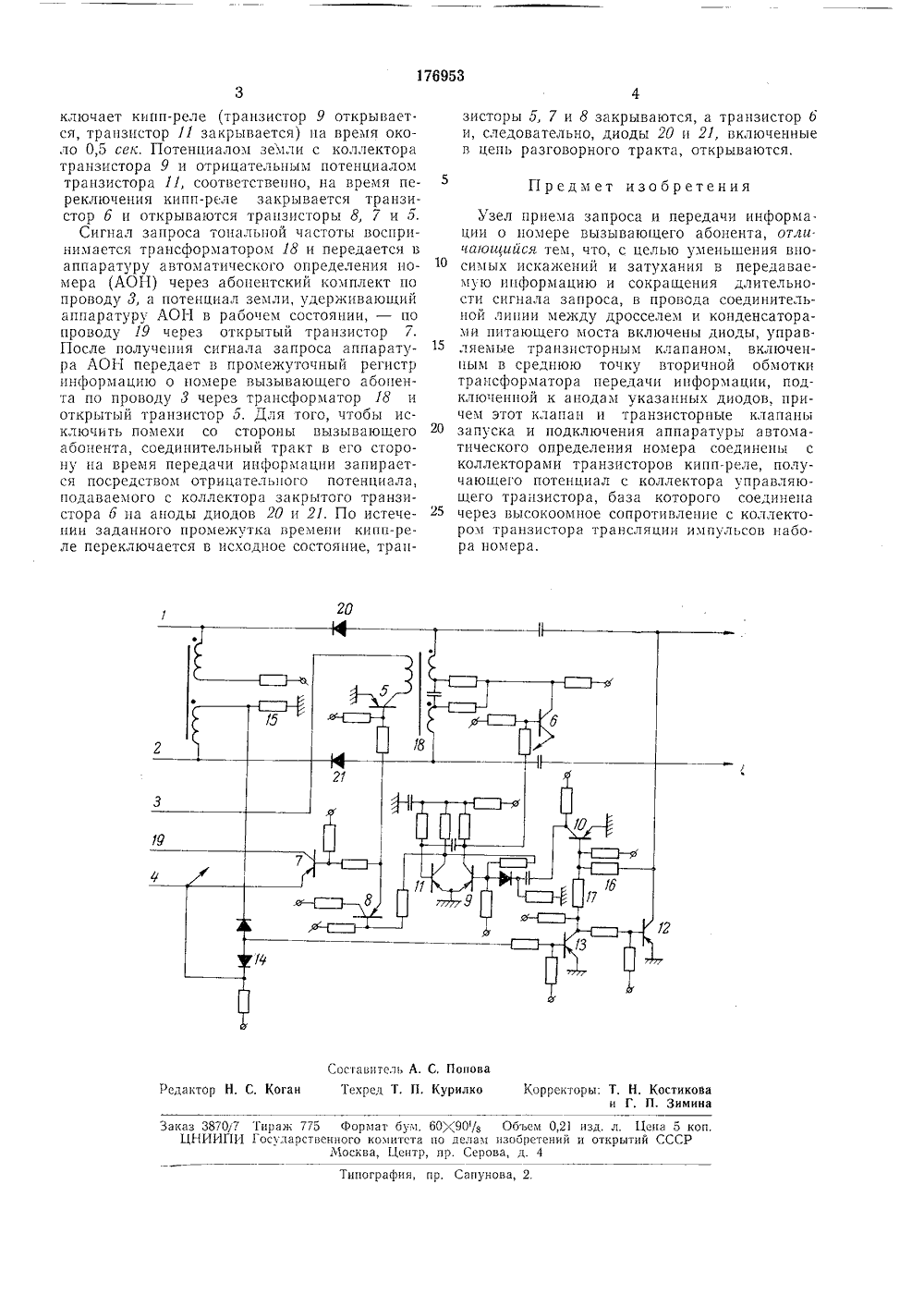

ОПИСАН ИЕ 176953ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик, 21 а, 62 Заявлено ОЗ,Ч 11,1964 ( 909257/26с присоединением заявкиГосударственныи комитет по делам изобретений и открытий СССРМПК Н Приор ите К 621.395.357 (088.8 Опубликовано 01,Х 11.1965, Бюллете24 сания 26 ата опубликования В, Буланов, В, А, Рублинский и Ю, В. Соловой Авторыизобретен Заявител Московский электротехнический институт связ РЕДАЧИ ИНфОРМАЦИЩЕГО АБОНЕНТА УЗЕЛ ПРИЕМА ЗАПРОСА И О НОМЕРЕ ВЫЗЪВ 2 оединиода котсяотрица,2,3 Подписная группа88 Йзвестны способы приема запроса и передачи информации о номере вызывающего абонента, осуществляемые с помощью контактных реле.Предложенный узел отличается от извест 5 ных тем, что для уменьшения вносимых искажений и затухания в передаваемую информацию и сокращения длительности сигнала запроса в провода соединительной линии между дросселем и конденсаторами питающего моста включены диоды, управляемые транзисторным клапаном. Клапан включен в среднюю точку вторичной обмотки трансформатора передачи информации, подключенной к анодам указанных диодов, причем этот кла пан и транзисторные клапаны запуска и подключения аппаратуры автоматического опре. деления номера соединены с коллекторами транзисторов кипп-реле. Это реле получает потенциал с коллектора управляющего трап. 2 О зистора, база которого соединена через высокоомное сопротивление с коллектором транзистора трансляции импульсов набора но мера.На чертеже приведена электрическая схема 25 узла,В исходном состоянии на провода стельной линии от встречной АТС исоответственно потенциал земли ительный потенциал; входы проводов 1 0 4 разомкнуты; транзисторы 5, б, 7, 8, 9 и 10 закрыты, а транзистор 11 открыт. Транзистор 12 цепи трансляции импульсов закрыт, а транзистор 13 открыт,При занятии соединительной линии осуществляется переполюсовка его проводов, поэтому транзистор 10 открывается, но никакого воздействия не оказывает, Выходы проводов 1 и 2 соединяются с абонентской линией, выход провода 3 подключается к абонентскому комплекту, а на выход провода 4 подается потенциал земли, который закрывает клапан 14. Однако транзистор 13 остается открытым, получая отрицательный потенциал через абонетский шлейф. При наборе номера в такт замыканию и размыканию импульсного контакта номеронабирателя работают транзисторы 13 и 12, управлямые потенциалом, снимаемым с сопротивления 15, но транзистор 10 все время удерживается открытым потенциалом, поступающим через сопротивление 16 или 17. После фиксации всего номера вызываемого абонента промежуточный регистр выдает сигнал запроса, состоящий из импульса потенциала земли, передаваемого по первому проводу соединительной линии, и посылки сигнала тональной частоты (= 450 гц, 1=50 лазеек). От импульса потенциала земли закрывается транзистор 10 и минусовым потенциалом своего коллектора переи 0,21 изд. л. Цена 5 тений и открытий ССС 4 м, 60"90/в Объста по делам язов тр, пр. Серова, д каз 3870/7 Тираж 775 Формат о ЦНИИПИ Государственного коми Москва, Цеипография, пр. Сапунова, 2. ключает кипп-реле (транзистор 9 открывает. ся, транзистор 11 закрывается) па время около 0,5 сек. Потенциалом земли с коллектора транзистора 9 и отрицательным потенциалом транзистора 11, соответственно, на время переключения кипп-реле закрывается транзистор б и открываются транзисторы 8, 7 и 5,Сигнал запроса тональной частоты воспринимается трансформатором 18 и передается в аппаратуру автоматического определения номера (АОН) через абонентский комплект по проводу 3, а потенциал земли, удерживающий аппаратуру АОН в рабочем состоянии, - по проводу 19 через открытый транзистор 7. После получения сигнала запроса аппаратура АОН передает в промежуточный регистр информацию о номере вызывающего абонента по проводу 3 через трансформатор 18 и открытый транзистор 5. Для того, чтобы исключить помехи со стороны вызывающего абонента, соединительный тракт в его сторону на время передачи информации запирается посредством отрицательного потенциала, подаваемого с коллектора закрытого транзистора 6 па аноды диодов 20 и 21. По истечении заданного промежутка времени кипп-реле переключается в исходное состояние, транзисторы 5, 7 и 8 закрываются, а транзистор 6и, следовательно, диоды 20 и 21, включенныев цепь разговорного тракта, открываются,Узел приема запроса и передачи информа. ции о номере вызывающего абонента, отли. чаюшийся тем, что, с целью уменьшения вносимых искажений и затухания в передаваемую информацию и сокращения длительности сигнала запроса, в провода соединительной линии между дросселем и конденсаторами питающего моста включены диоды, управ. ляемые транзисторным клапаном, включенным в среднюю точку вторичной обмотки трансформатора передачи информации, подключенной к анодам указанных диодов, причем этот клапан и транзисторные клапаны запуска и подключения аппаратуры автоматического определения номера соединены с коллекторами транзисторов кипп-реле, получающего потенциал с коллектора управляющего транзистора, база которого соединена через высокоомное сопротивление с коллектором транзистора трансляции импульсов набора номера.
