Способ определения мест локальной фильтрации в ложе водоема
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

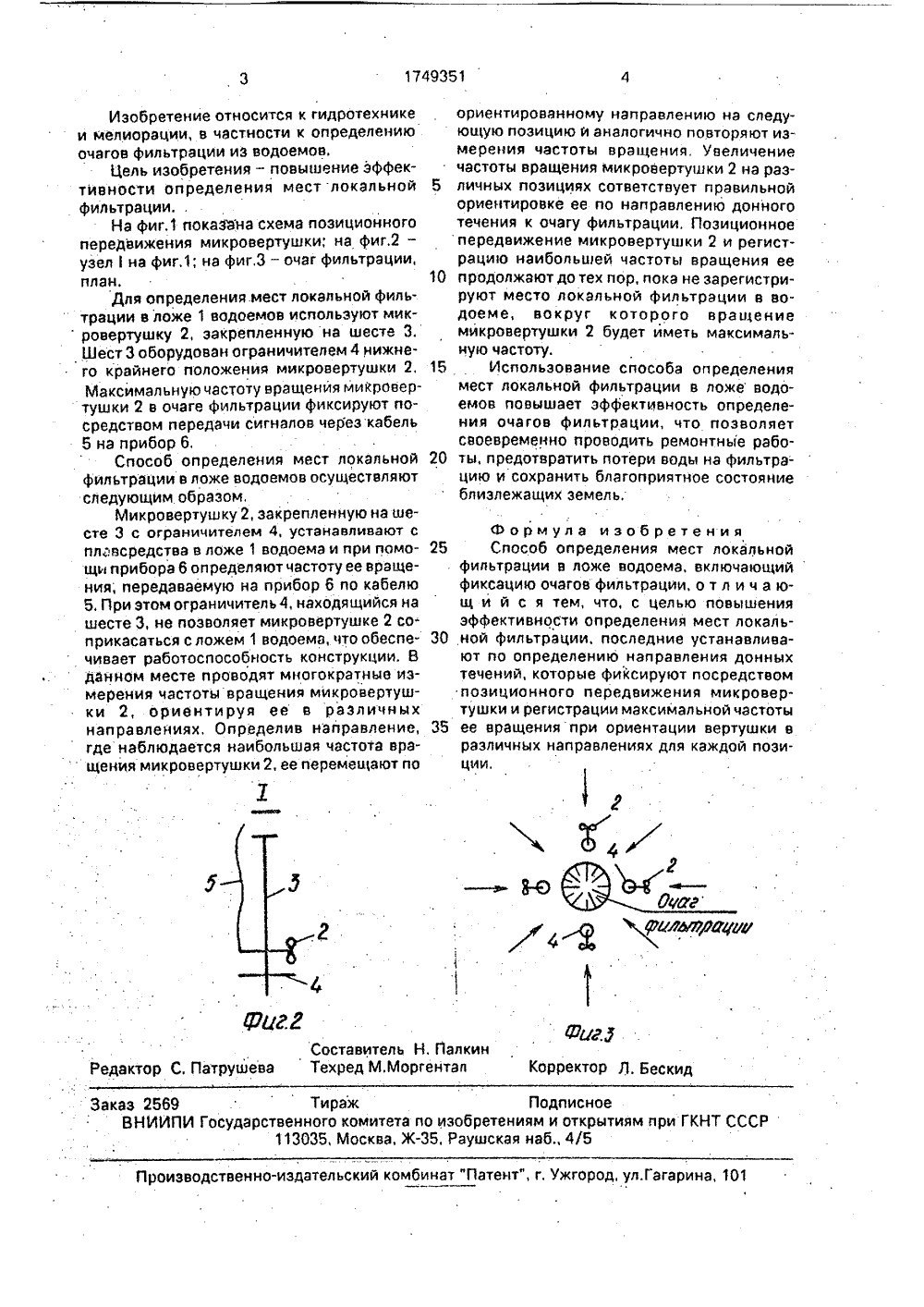

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 2 В 3/16 ОСУДАРСТВЕННЪЙ ПО ИЗОБРЕТЕНИЯМ РИ ГКНТ СССР МИТЕТОТКРЫТИЯ НИЕ АВТ ДЕТЕЛЬСТ ОМ а(21) 4848845/15(56) Авторское свидетельство СССР(54) СПОСОБ ОПРЕДЕЛЕНИЯ МЕСТ ЛОКАЛЬНОЙ ФИЛЬТРАЦИИ В ЛОЖЕ ВОДОЕМА(57) Использование: для определения очагов фильтрации из водоемов, Существо. изобретения; в ложе 1 водоема на фиксированных местах опускают микровертушку 2, закрепляк)т.ее на шесте 3.Шест 3 оборудуют ограничителем 4 нижнего положения вертушки. Сигналы максимальной частоты вращения микровертушки в очаге фильтрации передаются по кабелю 5 нэ прибор 6 и регистрируются, 3 ил.1749351 ориентированному направлению на следующую позицию и аналогично повторяют измерения частоты вращения, Увеличение частоты вращения микровертушки 2 на раз личных позициях сответствует правильнойориентировке ее по направлению донного течения к очагу фильтрации. Позиционное передвижение микровертушки 2 и регистрацию наибольшей частоты вращения ее 10 продолжают до тех пор, пока не зарегистрируют место локальной фильтрации в водоеме, вокруг которого вращение микровертушки 2 будет иметь максимальную частоту.15 Использование способа определениямест локальной фильтрации в ложе водоемов повышает эффективность определения очагов фильтрации, что позволяет своевременно проводить ремонтные рабо ты, предотвратить потери воды на Фильтрацию и сохранить благоприятное состояние близлежащих земель. Формула изобретения 25 Способ определения мест локальнойФильтрации в ложе водоема, включающий Фиксацию очагов фильтрации. о т л и ч а ющ и й с я тем, что, с целью повышения эффективности определения мест локаль ной фильтрации, последние устанавливают по определению направления донных течений, которые Фиксируют посредством позиционного передвижения микровертушки и регистрации максимальной частоты 35 ее вращения при ориентации вертушки вразличных направлениях для каждой поэиЮЮКорректор Л, Беск Составитель Н. П Техред М.Моргент лкил Редактор С. ПатрушевЗаказ 2569ВНИИП Тираж И Государственного комитета по из 113035, Москва, Ж, Рский комбинат "Патент", г. Ужгород, ул.Гагарина П водственно-и Изобретение относится к гидротехнике и мелиорации, в частности к определению очагов Фильтрации из водоемов.Цель изобретения - повышение эффективности определения мест локальной фильтрацииНа фиг,1 показана схема позиционного передвижения микровертушки; на фиг.2 - узел на фиг.1; на фиг,Э - очаг фильтрации, план.Для определения. мест локальной фильтрации в ложе 1 водоемов используют микровертушку 2, закрепленную на шесте 3. Шест 3 оборудован ограничителем 4 нижнего крайнего положения микровертушки 2, Максимальную частоту вращения микравертушки 2 в очаге фильтрации фиксируют посредством передачи сигналов через кабель 5 на прибор 6,Способ определения мест локальной Фильтрации в ложе водоемов осуществляют следующим образом,Микровертушку 2, закрепленную на шесте 3 с ограничителем 4, устанавливают с плавсредства в ложе 1 водоема и при помощи прибора 6 определяют частоту ее вращения; передаваемую на прибор 6 по кабелю 5, При этом ограничитель 4, находящийся на шесте 3, не позволяет микровертушке 2 сои рикасаться с ложем 1 водоема, что обеспечивает работоспособность конструкции. В данном месте проводят многократные измерения частоты вращения микровертушки 2, ориентируя ее в различных направлениях, Определив направление, где наблюдается наибольшая частота вращения микровертушки 2, ее перемещают по Подписное бретениям и открытиям при ГКНТ ССаушская наб 4/5
СмотретьЗаявка
4848845, 09.07.1990
НОВОЧЕРКАССКИЙ ИНЖЕНЕРНО-МЕЛИОРАТИВНЫЙ ИНСТИТУТ ИМ. А. К. КОРТУНОВА
БЕЛОВ ВИКТОР АЛЕКСАНДРОВИЧ, ПОЛЯКОВ СЕРГЕЙ АЛЕКСЕЕВИЧ
МПК / Метки
МПК: E02B 3/16
Метки: водоема, ложе, локальной, мест, фильтрации
Опубликовано: 23.07.1992
Код ссылки
