Моечная машинаи jaatlc; gt; amp; oр1″ тгgt; amp; . тчп: -; , д, lt; ьг.; тг: л i
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 173569
Авторы: Кельман, Кобылюх, Пантелеев, Шеленговский
Текст

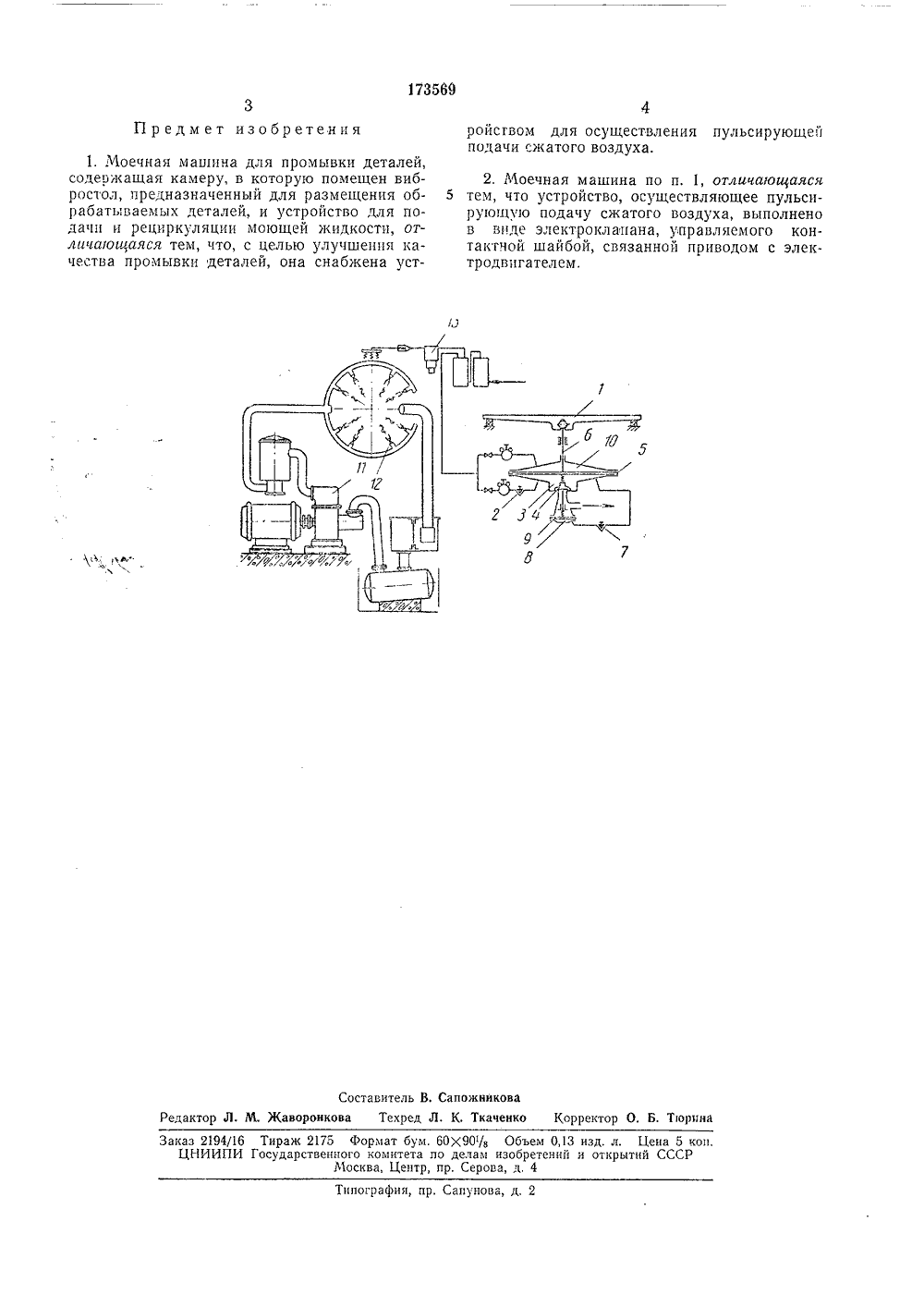

Союз Советских Социалистицеских РеспубликЗависимое от авт. свидетельстваЗаявлено 05,1 Ч.1963 ( 829033/25-8) ч. 483, 2 ез пр ииением заявкиПриоритетОпубликовано 21.Ч 11,1965. Бюллетень15Дата опубликования описания 2.1 Х.1965 МПК С 23 Государственныйомитет по деламизобретенийи открытий СССР Д К 621.79.024.2,002,5 (088.8). Шеленговский Заявител ЧНАЯ МАШИ Моечные машины, содержащие камеру, в которую помещен вибростол, предназначенный для размещения обрабатываемых деталей, и устройство для подачи и рециркуляции моющей жидкости, известны. Однако они не обеспечивают достаточного качества промывки корпусных деталей от стружки и грязи, попавших во внутренние труднодоступные полости детали, в карманы и углубления, расположенные на ее поверхности.10Предлагаемая моечная машина позволяет улучшить качество промывки деталей. Она сна ожена устройством для осуществления пульсирующей подачи сжатого воздуха, которое выполнено в виде электроклапана, управ ляемого контактной шайбой, связанной приводом с электродвигателем.На чертеже схематически показана моечная машина.В камеру машины помещен стол 1, распо ложенный на виораторе, который позволяет плаьно менять режимы колебания с частотой от 1 до 25 га, и амплитудой колебания в пределах 0,5 - 5 лм.Воздух из пневмосети через дроссель 2, ре гулирующий амплитуду колебаний, попадает в рабочую камеру 3. При закрытом клапане 4 давление в камере повышается и мембрана б, воздействуя на шток б, поднимает стол. Одновременно часть воздуха через дроссель 7, реПодписная группа211 Авторыизобретения Б. Ф. Кобылюх гулирующий частоту колебаний стола, поступает в камеру 8. Прн этом срабатывает мембрана 9 и шток ее открывает клапан.Давление в камерах 3 и 8 падает, и стол с изделием (деталью) под действием собственного веса, а также небольшого давления в камере 10 опускается. Под действием пружины клапан закрывается. Цикл повторяется.Дросссли 2 и 7 дают плавное изменение амплитуды и частоты колебаний стола. Меняя давление в камерах 3 и 10, можно независимо менять скорость перемещения стола вверх и вниз.Мочощая жидкость подается в полости детали насосом 11 через специальные приспособления. Вентили 12 дают возможность регулировать силу струи в разных плоскостях. Сливается моющая жидкость через фильтрующий бачок. Пульсирующая подача воздуха осуществляется посредством электроклапана 13, который смонтирован на магистрали сжатого воздуха перед соплами, направленными на промываемые полости детали. Электросеть управления клапаном замыкается и размыкается контактной шайбой, связанной приводом с электродвигателем постоянного тока, Меняя число оборотов двигателя, изменяют частоту пульсации сжатого воздуха.173569 П р ед м ет изобретения Составитель В. СапожниковаРедактор Л, М. Жаворонкова Техред Л, К. Ткаченко Корректор О, Б. Тгорпна аказ 2194/16 Тираж 2175 Формат бум. ЦНИИПИ Государственного комитета п Москва, Центр, Х 90% Объем 0,13 изд. л. Цена 5 коп,делам изобретений и открытий СССР. Серова, д. 4 пография, п апунова, д,1. Моечная машина для промывки деталей, содержащая камеру, в которую помещен вибростол, предназначенный для размещения обрабатываемых деталей, и устройство для подачи и рециркуляции моющей жидкости, отличающаяся тем, что, с целью улучшения качества промывки деталей, она снабжена устройством для осуществления пульсирующейподачи сжатого воздуха. 2, Моечная машина по и. 1, отличающаяся 5 тем, что устройство, осуществляющее пульсирующую подачу сжатого воздуха, выполнено в виде электроклапана, управляемого контактной шайбой, связанной приводом с электродвигателем,
СмотретьЗаявка
829033
Б. Ф. Кобылюх, М. И. Пантелеев, Э. М. Кельман, А. И. Шеленговский
