Формирователь частотно-модулированных сигналов

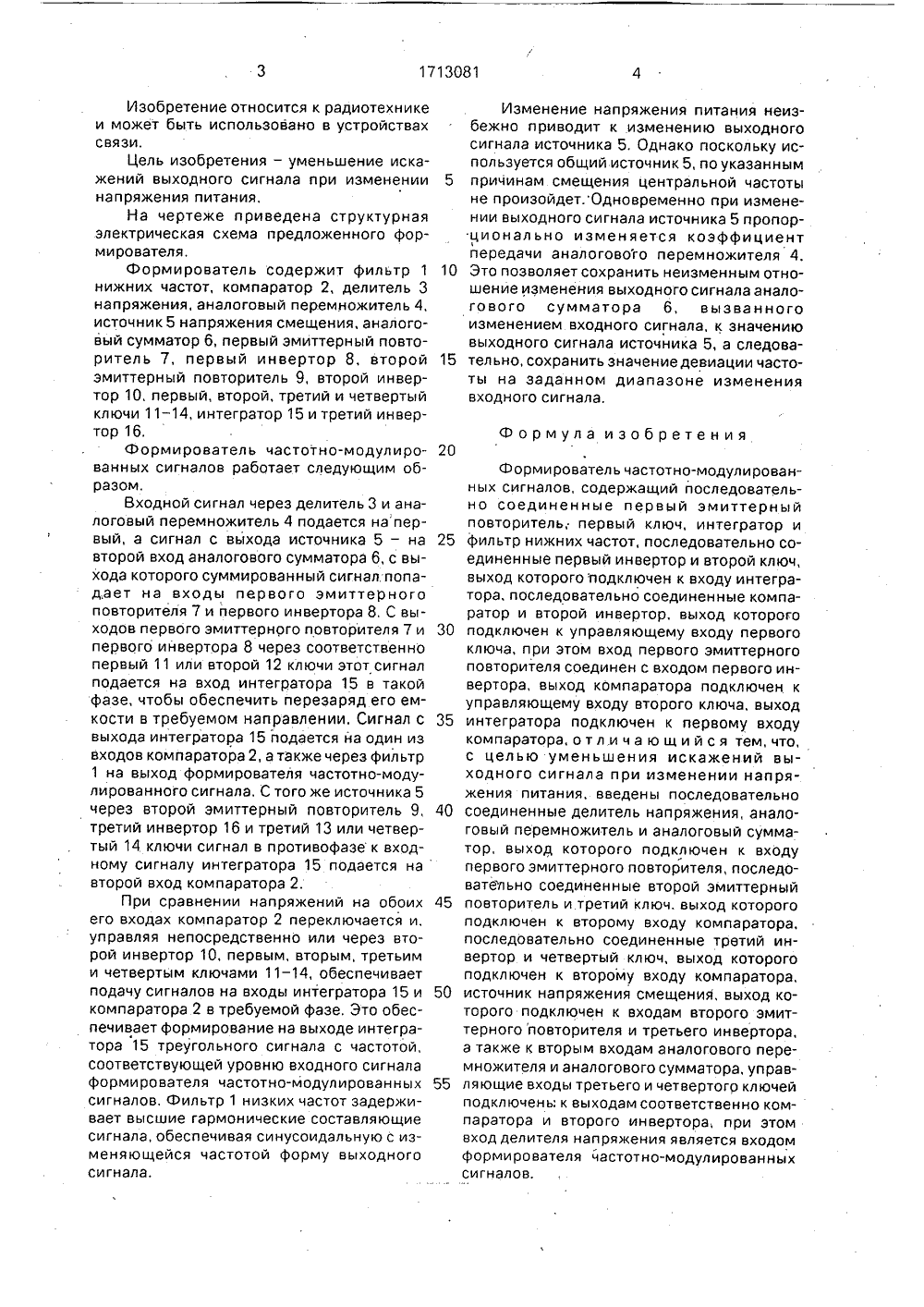

(5 МИТЕТТКРЪТИ ГОСУДАРСТВЕННЫИПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР ОБРЕТЕНИЯ САНИЕ АВТОРСКОМ СВИДЕТЕЛЬСТВ О(71) Специальное конструкторское бюро "Планета"(56) Авторское свидетельство СССР М 1169135, кл, Н 03 С 3/04, 1984.Титце У. и др, Полупроводниковая схемотехника, М.: Мир, 1982, с. 309.(57) Изобретение относится к радиотехнике и может быть использовано в устройствах связи, Цель изобретения - уменьшение искажений выходного сигнала при изменении напряжения питания. Формирователь частотно-модулированных сигналов содержит фильтр 1 нижних частот. компаратор 2, делитель 3, аналоговый перемножитель 4, источник 5 напряжения смещения. аналоговый сумматор (АС) 6, первый и второй змиттерные повторители (ЭП) 7, 9, первый и второй инверторы 8, 10, первый, второй, третий и четвертый ключи 11 - 14, интегратор 15, третий инвертор 16. Входной сигнал через делитель 3 и АПЧ подается на первый; а сигнал с выхода источника 5 - на второй вход АС 6,с выхода которого сигнал подается на первый ЭП 7 и первый инвертор 8, С выходовпервого ЭП 7 и первого инвертора 8 через первый и второй ключи 11, 12 сигнал подается на интегратор 15. Сигнал с выхода интегратора 15 подается на один из входов компаратора 2, а также через фильтр 1 на выход устройства. Цель достигается за счет того, что на опорный сигнал компаратора 2 через второй ЭП 9, третий инвертор 16, третий ключ 13,. четвертый ключ 14 подается сигнал с источника 5. 1 ил.Изобретение относится к радиотехникеи может быть использовано в устройствахсвязи.Цель изобретения - уменьшение искажений выходного сигнала при изменении 5напряжения питания,На чертеже приведена структурнаяэлектрическая схема предложенного формирователя,Формирователь содержит фильтр 1 10нижних частот, компаратор 2, делитель 3напряжения, аналоговый перемножитель 4,источник 5 напряжения смещения, аналоговый сумматор 6, первый эмиттерный повторитель 7, первый инвертор 8, второй 15эмиттерный повторитель 9, второй инвертор 10, первый, второй, третий и четвертыйключи 11 - 14, интегратор 15 и третий инвертор 16.Формирователь частотно-модулированных сигналов работает следующим образом.Входной сигнал через делитель 3 и аналоговый перемножитель 4 подается напервый, а сигнал с выхода источника 5 - на 25второй вход аналогового сумматора 6, с выхода которого суммированный сигнал. попадает на входы первого эмиттерногоповторителя 7 и первого инвертора 8. С выходов первого эмиттерного повторителя 7 и 30первого инвертора 8 через соответственнопервый 11 или второй 12 ключи этот сигналподается на вход интегратора 15 в такойфазе, чтобы обеспечить перезаряд его емкости в требуемом направлении. Сигнал с 35выхода интегратора 15 подается на один извходов компаратора 2, а также через фильтр1 на выход формирователя частотно-модулированного сигнала, С того же источника 5через второй эмиттерный повторитель 9, 40третий инвертор 16 и третий 13 или четвертый 14 ключи сигнал в противофазе к входному сигналу интегратора 15 подается навторой вход компаратора 2,При сравнении напряжений на обоих 45его входах компаратор 2 переключается и,управляя непосредственно или через второй инвертор 10, первым, вторым, третьими четвертым ключами 11 - 14, обеспечиваетподачу сигналов на входы интегратора 15 и 50компаратора 2 в требуемой фазе, Это обеспечивает формирование на выходе интегратора 15 треугольного сигнала с частотой,соответствующей уровню входного сигналаформирователя частотно-модулированных 55си гнал о в. Фильтр 1 н и эких частот задерживает высшие гармонические составляющиесигнала, обеспечивая синусоидальную с изменяющейся частотой форму выходногосигнала. Изменение напряжения питания неизбежно приводит к изменению выходного сигнала источника 5, Однако поскольку используется общий источник 5, по указанным причинам смещения центральной частоты не произойдет.Одновременно при изменении выходного сигнала источника 5 пропорционально изменяется коэффициент передачи аналогового перемножителя 4. Это позволяет сохранить неизменным отношение изменения выходного сигнала аналогового сумматора 6, вызванного изменением входного сигнала, к значению выходного сигнала источника 5, а следовательно, сохранить значениедевиации частоты на заданном диапазоне изменения ВходнОГО сиГнала.Формула изобретенияФормирователь частотно-модулированных сигналов, содержащий последовательно соединенные первый эмиттерный повторитель, первый ключ, интегратор и фильтр нижних частот, последовательно соединенные первый инвертор и второй ключ, выход которого:подключен к входу интегратора, последовательно соединенные компаратор и второй инвертор, выход которого подключен к управляющему входу первого ключа, при этом вход первого эмиттерного повторителя соединен с входом первого инвертора, выход компаратора подключен к управляющему входу второго ключа, выход интегратора подключен к первому входу компаратора, о т л.и ч а ю щ и й с я тем, что, с целью уменьшения искажений выходного сигнала при изменении напряжения питания, введены последовательно соединенные делитель напряжения, аналоговый перемножитель и аналоговый сумматор, выход которого подключен к входу первого эмиттерного повторителя, последовательно соединенные второй эмиттерный повторитель и.третий ключ. выход которого подключен к второму входу компаратора, последовательно соединенные третий инвертор и четвертый ключ, выход которого подключен к второму входу компаратора, источник напряжения смещения, выход которого подключен к входам второго эмиттерного повторителя и третьего инвертора, а также к вторым входам аналогового пере- множителя и аналогового сумматора, управляющие входы третьего и четвертогр ключей подключень: к выходам соответственно компаратора и второго инвертора, при этом вход делителя напряжения является входом формирователя частотно-модулированных сигналов,
