Цифровой генератор частотно-модулированных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

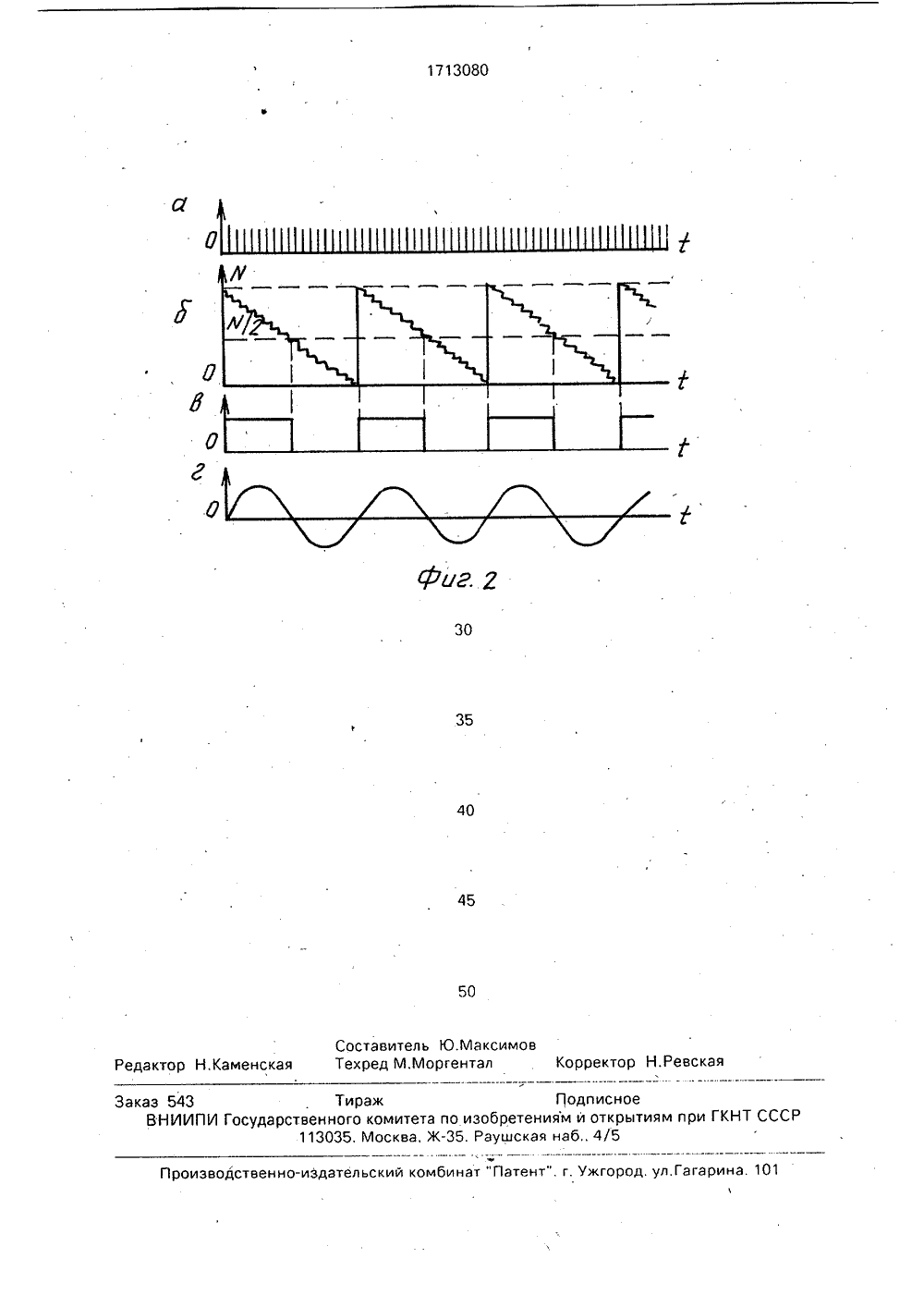

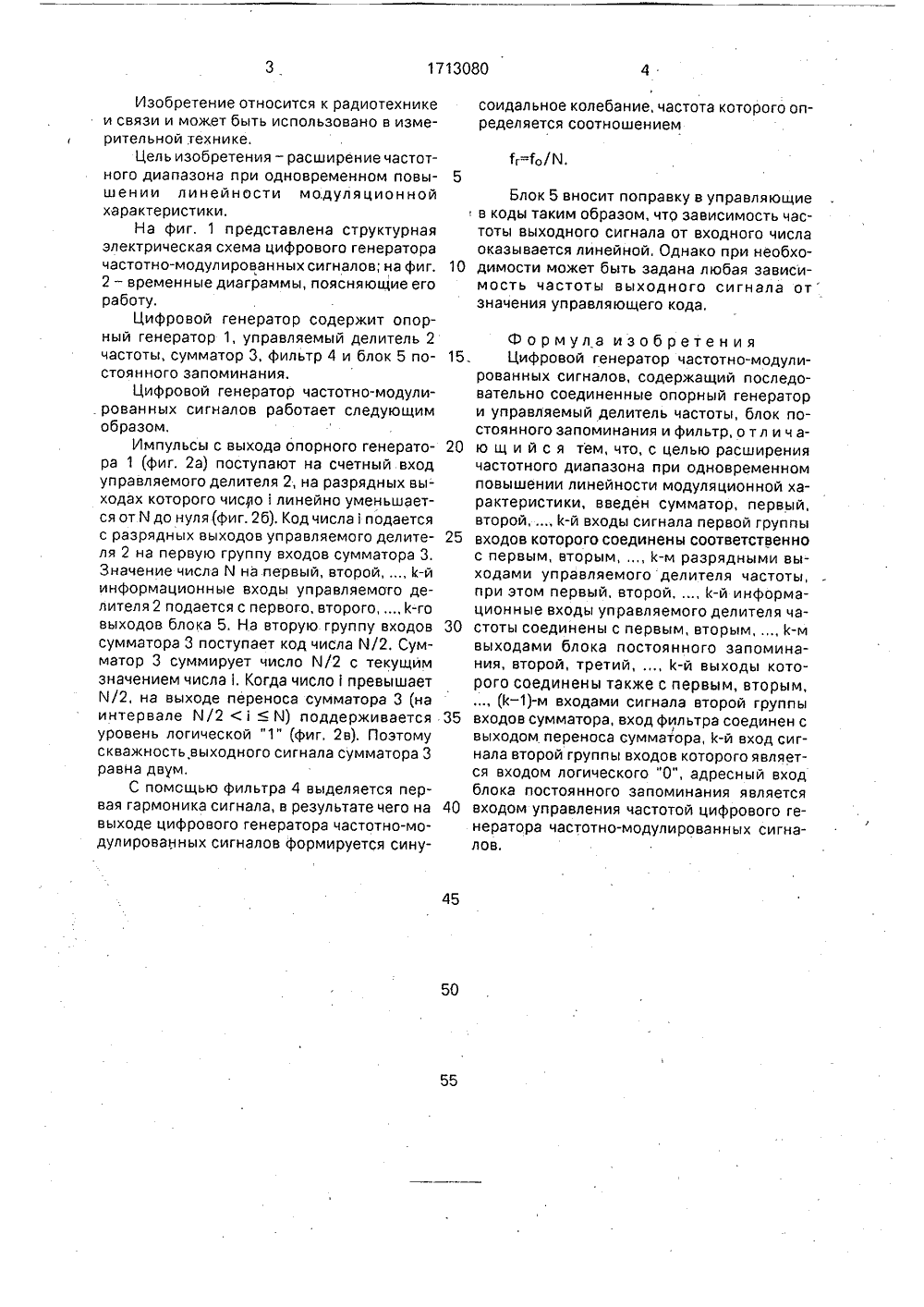

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 17130 19/00 ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ОПИСАНИЕ РЕТЕН СВИДЕТЕЛЬСТВ АВТОРСКО Д.Г,Батт и Т.Г.Васеева088.8)видетельство СССРН 03 В 19/00, 1986.икобританииН 03 В 19/00, 1980.Й ГЕНЕРАТОР ЧАСТОТНОННЫХ СИГНАЛОВ О(57) Изобретение относится к радиотехнике и связи и может быть использовано в измерительной технике. Целью изобретения является расширение частотного диапазона при одновременном повышении линейности модуляционной характеристики. Генератор с цифровой частотной модуляцией содержит опорный генератор 1, управляемый делитель 2 частоты, сумматор 3, фильтр 4 и преобразователь 5 кодов. Сумматор 3 обеспечивает процесс симметрирования сигнала на выходе старшего разряда управляемого делителя 2 для любых задаваемых коэффициентов деления. 2 ил.3 1713080 1 г=о/М5 45 50 55 Изобретение относится к радиотехнике и связи и может быть использовано в измерительной технике.Цель изобретения - расширение частотного диапазона при одновременном повышении линейности модуляционной характеристики.На фиг, 1 представлена структурная электрическая схема цифрового генератора частотно-модулированных сигналов; на фиг.2 - временные диаграммы, поясняющие его работу,Цифровой генератор содержит опорный генератор 1, управляемый делитель 2 частоты, сумматор 3, фильтр 4 и блок 5 постоя н ного запоминания.Цифровой генератор частотно-модули. рованных сигналов работает следующим образом.Импульсы с выхода опорного генератора 1 (фиг. 2 а) поступают на счетный вход управляемого делителя 2, на разрядных выходах которого чисуолинейно уменьшается от И до нуляфиг. 2 б), Кодчислаподается с разрядных выходов управляемого делителя 2 на первую группу входов сумматора 3. Значение числа й на первый, второйк-й информационные входы управляемого делителя 2 подается с первого, второго, ., 1-го выходов блока 5. На вторую группу входов сумматора 3 поступает код числа й/2. Сумматор 3 суммирует число М/2 с текущим значением числа, Когда числопревышает И/2, на выходе переноса сумматора 3 (на интервале М/2 (М) поддерживается уровень логической "1" (фиг, 2 в). Поэтому скважность выходного сигнала сумматора 3 равна двум.С помощью фильтра 4 выделяется первая гармоника сигнала, в результате чего на выходе цифрового генератора частотно-модулированных сигналов формируется синусоидальное колебание, частота которого определяется соотношением Блок 5 вносит поправку в управляющиев коды таким образом, что зависимость частоты выходного сигнала от входного числа оказывается линейной, Однако при необхо димости может быть задана любая зависимость частоты выходного сигнала от значения управляющего кода,Формула изобретения 15. Цифровой генератор частотно-модулированных сигналов, содержащий последовательно соединенные опорный генератор и управляемый делитель частоты, блок постоянного запоминания и фильтр, о тл и ч а ю щ и й с я тем, что, с целью расширениячастотного диапазона при одновременном повышении линейности модуляционной характеристики, введен сумматор, первый, второй, , К-й входы сигнала первой группы 25 входов которого соединены соответственнос первым, вторым, ., 1-м разрядными выходами управляемого делителя частоты, при этом первый, второй, , 1-й информационные входы управляемого делителя ча стоты соединены с первым, вторым, , 1-мвыходами блока постоянного запоминания, второй, третий, , 1-й выходы которого соединены также с первым, вторым, , (К - 1)-м входами сигнала второй группы 35 входов сумматора, вход фильтра соединен свыходом переноса сумматора, 1-й вход сигнала второй группы входов которого является входом логического "0", адресный вход блока постоянного запоминания является 40 входом управления частотой цифрового генератора частотно-модулированных сигналов.1713080 2 3 5 4 Редактор Н.Каменска при ГКНТ ССС Гагарина. 10 т "Патент роизводственно-издательский ком гор ГО каз 543 ВНИИПИ Госуд оста вител ь Ю. Ма кс им о вехред М.Моргентал Корректор Н.Ревская Тираж Подписноественного комитета по изобретениям и открыт 113035, Москва, Ж, Раушская наб,. 4/5
СмотретьЗаявка
4716933, 07.07.1989
НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ИМ. КОМИНТЕРНА
БЛАТОВ ВЛАДИМИР ВЛАДИМИРОВИЧ, БАТТ ДМИТРИЙ ГЕОРГИЕВИЧ, ВАСЕЕВА ТАМАРА ГЕОРГИЕВНА
МПК / Метки
МПК: H03B 19/00
Метки: генератор, сигналов, цифровой, частотно-модулированных
Опубликовано: 15.02.1992
