Способ оптимального регулирования процесса

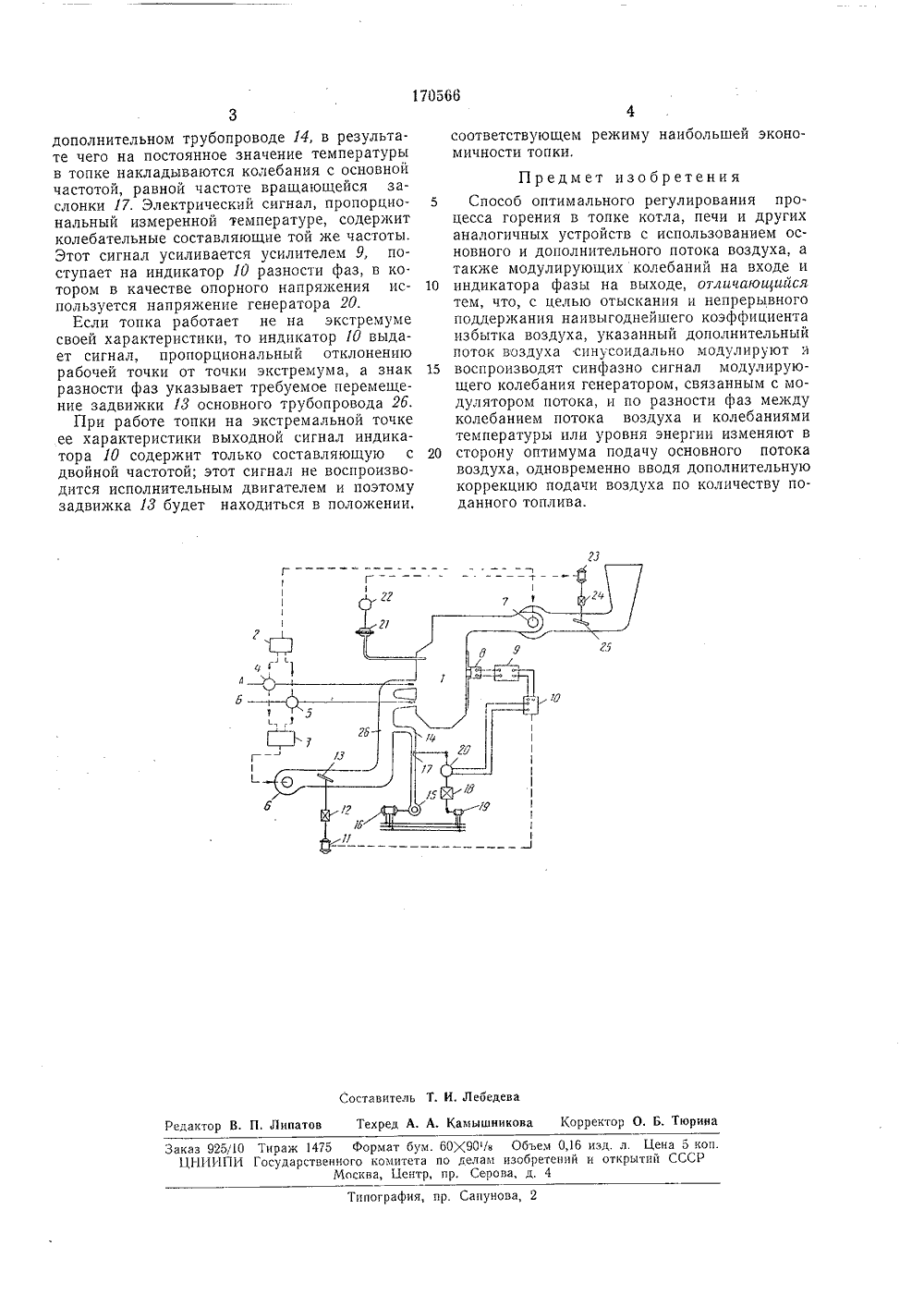

Союз Советских Социалистицеских РеспубликОПИСАНИЕ 170566И ЗОБ РЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ висимое от авт,етельстваявлено 04,1 Ч.1940 ( 231496/26-24. 21 с,46 д с присоединением заявкиГосударственныйомитет по деламизобретений 5 д ПриоритетОпубликовано 23.1 Ч,1965, Бюллетень9Дата опубликования описания 12.Ч.1965 ДК 621.3,078(088.8) и открыти Авторизобретения. Хлебцеви явитель СПОСОБ ОПТИМАЛЬНОГО РЕГУЛИРОВАНИЯ ПРОЦЕС ГОРЕНИЯ В ТОПКЕ КОТЛА, ПЕЧИ И ДРУГИХ АНАЛОГИЧНЫХ УСТРОЙСТВрегулятора, поясня схема устроиствданный способ.В топку 1 в рются топливо А5 электрических суройств 2 и 3 устрегулирующих орры: б подачизовО 1 опорц х пода- помощи цих устствие от нтилятовых газличных и топлив мирующ навливае анов 4 оздуха и Б. При х следяг ся воздей 5 на ве 7 - дым 17 одггисная группа Лф 9 Известен способ отыскания оптимального режима с помощью подачи на вход объекта модулирующих колебаний и измерения сдвига фаз выходных колебаний объекта по отношению к опорному сигналу в применении к электрической системе.Данное изобретение позволяет известный способ использовать для отыскания наивыгоднейшего коэффициента избытка воздуха в топках котлов, печи и других аналогичных устройств,Сущность изобретения состоит в том, что в топке котла печи и других аналогичных устройств с использованием основного и дополнительного потока воздуха, а также модулирующих колебаний на входе и индикатора фазы на выходе, с целью отыскания и непрерывного поддержания наивыгоднейшего коэффициента избытка воздуха, указанный дополнительный поток воздуха синусоидально моделируют и воспроизводят синфазно сигнал модулирующего колебания генератором, связанным с модулятором потока, и по разности фаз между колебанием потока воздуха и колебаниями температуры или уровня энергии изменяют в сторону оптимума подачу основного потока воздуха, одновременно вводя дополнительную коррекцию подачи воздуха по количеству поданного топлива.На чертеже изображена принципиальная Регулятор содержит измеритель температуры 8, усилитель 9, индикатор 10 разности фаз, исполнительный двигатель 11, который через редуктор 12 управляет задвижкой 18. Кроме того, устройство содержит: дополнительный трубопровод 14, воздух в который подводится от вентилятора 15 прп помощи двигателя 1 б; заслонку 17, приводимую во вращение через редуктор 18 двигателем 19, и генератор переменного тока 20, сидящий на одной оси с заслонкой 17,Точное же поддержание разряжения в топке производится при помощи тягомера 21, который при помощи электрического устройства 22, управляюшего двигателем 28 воздействует через редуктор 24 на заслонку 25.Принцип работы устройства, устанавливающего точное, наиболее эффективное соответствие между подаваемым топливом и воздухом заключается в следующем, Вращающаяся заслонка 17 модулирует поток воздуха вСоставитель Т. И, Лебедева Липатов Техред А. А, Камышникова Корректор О. Б. Тюрин Редак Заказ 925/10 Тираж 1475 Формат бум. 60 К 909 в Объем 0,16 изд. л. Цена 5 коп ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4Типография, пр, Сапунова 3дополнительном трубопроводе 14, в результате чего на постоянное значение температуры в топке накладываются колебания с основной частотой, равной частоте вращающейся заслонки 17, Электрический сигнал, пропорциональный измеренной температуре, содержит колебательные составляющие той же частоты. Этот сигнал усиливается усилителем 9, поступает на индикатор 10 разности фаз, в котором в качестве опорного напряжения используется напряжение генератора 20.Если топка работает не на экстремуме своей характеристики, то индикатор 10 выдает сигнал, пропорциональный отклонению рабочей точки от точки экстремума, а знак разности фаз указывает требуемое перемещение задвижки 13 основного трубопровода 2 б.При работе топки на экстремальной точке ее характеристики выходной сигнал индикатора 10 содержит только составляющую с двойной частотой; этот сигнал не воспроизводится исполнительным двигателем и поэтому задвижка 13 будет находиться в положении. соответствующем режиму наибольшей экономичности топки. Предмет изобретения5 Способ оптимального регулирования процесса горения в топке котла, печи и других аналогичных устройств с использованием основного и дополнительного потока воздуха, а также модулирующих колебаний на входе и 10 индикатора фазы на выходе, отличающийсятем, что, с целью отыскания и непрерывного поддержания наивыгоднейшего коэффициента избытка воздуха, указанный дополнительный поток воздуха синусоидально модулируют и 15 воспроизводят синфазно сигнал модулирующего колебания генератором, связанным с модулятором потока, и по разности фаз между колебанием потока воздуха и колебаниями температуры или уровня энергии изменяют в 20 сторону оптимума подачу основного потокавоздуха, одновременно вводя дополнительную коррекцию подачи воздуха по количеству поданного топлива.
