Иглодержатель
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1637764
Авторы: Борский, Григорьев, Зюзьгин, Кривощеков, Первов
Текст

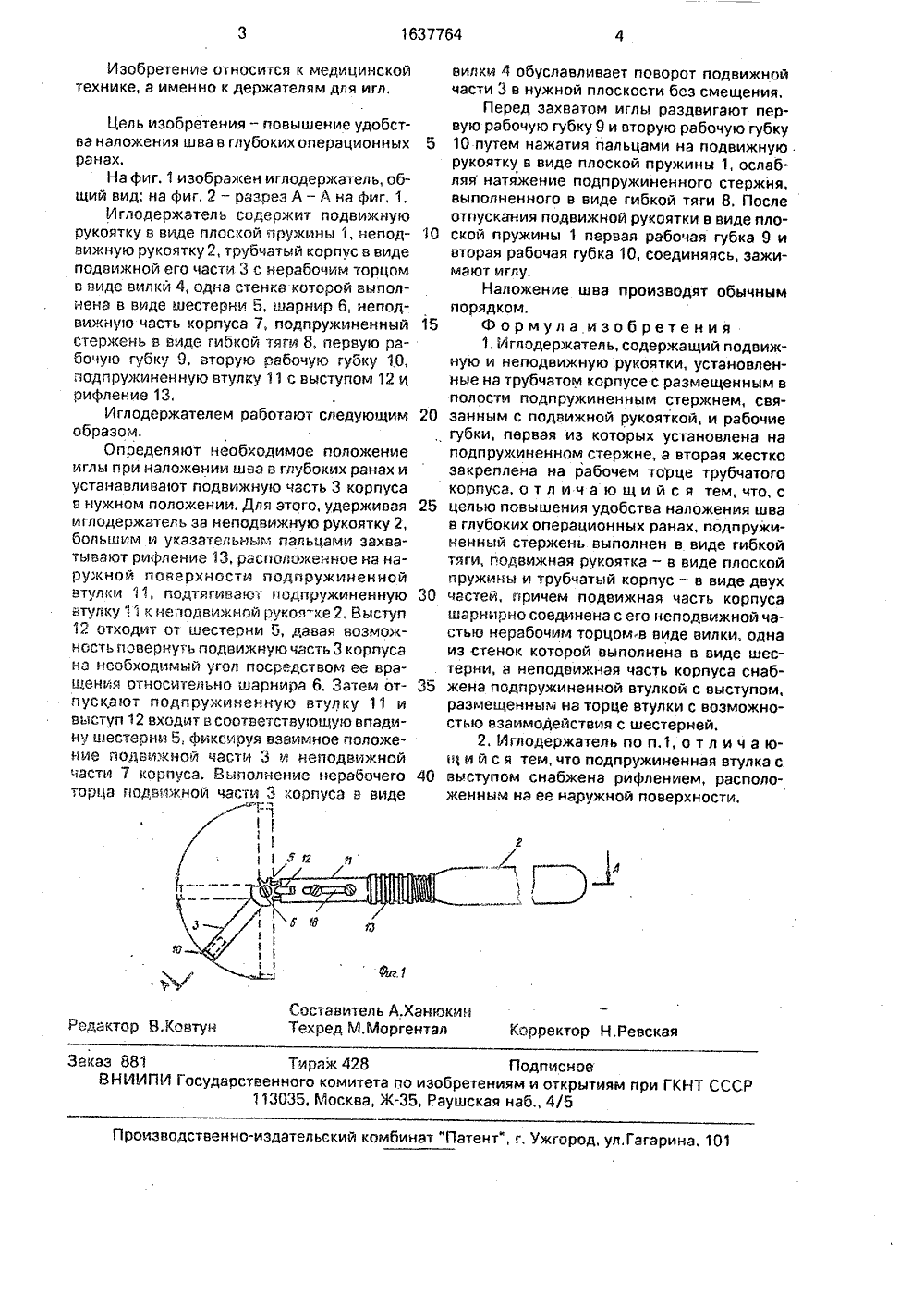

(51)5 А 61 В 17/ ИСАНИЕ ИЗОБРЕТЕНИ ИДЕТЕЛ ЬСТВ(57) Изобретение относится к медици технике, а именно к держателям дл Целью изобретения является ловы удобства наложения шва в глубоких ционных ранах. Иглодержатель сод трубчатый корпус в виде подвижной ч соединенной посредством шарнира подвижной частью 7, При установк движной части 3 в нужном положен поворачивают на необходимый угол в нием относительно шарнира 6, посл фиксируют относительно неподвижно ти 7 корпуса. 2 ил,е поии ее ращее чего й часАУЕВ.чо. 1,ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ. СССР(56) Каталог фирмы Ропп ВВОЗ апб МАнглия, РНЕР.РЗ, 1.тб, .опбоп, 1952,с,483, мод. 483/Е - 6.(54) ИГЛОДЕРЖАТЕЛЬ А М нской я игл, шение операержит асти 3, 6 с не1637764 Составитель А.ХанюкинТехоед М.Моргентал ор Н.Ревска Ода каэ 881 Тираж 428 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГК113035, Москва, Ж, Раушская наб 4/5 оиэводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101 Изобретение относится к медицинскойтехнике, а именно к держателям для игл. Цель изобретения - повышение удобства наложения шва в глубоких операционных ранах.На фиг. 1 изображен иглодержатель, общий вид; на фиг. 2 - разрез А - А на фиг, 1,Иглодержатель содержит подвижную рукоятку в виде плоской пружины 1, неподвижную рукоятку 2, трубчатый корпус в виде подвижной его части 3 с нерабочим торцом в виде вилкй 4, одна стенка которой вцполиена в виде шестерни 5, шарнир 6, неподвижную часть корпуса 7, подпружиненный стержень в ВМДО гибкой тяги 8, первую рабочую губку 9, вторую рабочую губку 10, подпружиненную втулку 11 с выступом 12 и рифление 13,Иглодержателем работают следующим образом.Определяют необходимое положение иглы при наложении шва в глубоких ранах и устанавливают подвижную часть 3 корпуса в нужном положении. Для этого, удерживая иглодержатель эа неподвижную рукоятку 2, большим и указательным пальцами захватывают рифление 13, расположенное на наружной поверхности подпружиненной втулки 11, подтягиваюг подпружиненную втулку 11 к неподвижной рукоятке 2, Вцступ 12 отходит от шестерни 5, давая возможность повернуть подвижную часть 3 корпуса на необходимый угол посредством ее вращения относительно шарнира 6, Затем отпускают подпружиненную вулку 11 и вь 1 ступ 12 входит в соответствующую впадину шестерни 5, фиксируя взаимное положение подвижной части 3 и неподвижной части 7 корпуса. Выполнение нерабочего торца подвижной части 3 корпуса в видетд вилки 4 обуславливает поворот подвижной части 3 в нужной плоскости беэ смещения.Перед захватом иглы раздвигают первую рабочую губку 9 и вторую рабочую губку 5 10 путем нажатия йальцами на подвижную.рукоятку в виде плоской пружины 1, ослабляя натяжение подпружиненного стержня, выполненного в виде гибкой тяги 8, После отпускания подвижной рукоятки в виде пло ской пружины 1 первая рабочая губка 9 ивторая рабочая губка 10, соединяясь, зажимают иглу.Наложение шва производят обычнымпорядком.15 Формула изобретения1. Иглодержатель, содержащий подвижную и неподвижную .рукоятки, установленные на трубчатом корпусе с размещенным в полости подпружиненным стержнем, свя эаннцм с подвижной рукояткой, и рабочиегубки, первая из которых установлена на подпружиненном стержне, а вторая жестко закреплена на рабочем торце трубчатого корпуса, о т л и ч а ю щ и й с я тем, что, с 25 целью повышения удобства наложения швав глубоких операционных ранах, подпружиненный стержень выполнен е виде гибкой тяги, подвижная рукоятка - в виде плоской пружины и трубчатый корпус - в виде двух 30 частей, причем подвижная часть корпусашарнирно соединена с его неподвижной частью нерабочим торцом в виде вилки, одна из стенок которой выполнена в виде шестерни, а неподвижная часть корпуса снаб жена подпружиненной втулкой с выступом,размещенным на торце втулки с возможностью взаимодействия с шестерней.2. Иглодержатель по п,1, о т л и ч а ющ и й с я тем, что подпружиненная втулка с 40 вцступом снабжена рифлением, расположенным на ее наружной поверхности.
СмотретьЗаявка
4673350, 09.03.1989
КУЙБЫШЕВСКАЯ ГОРОДСКАЯ БОЛЬНИЦА N1 ИМ. Н. И. ПИРОГОВА
ЗЮЗЬГИН НИКОЛАЙ ИВАНОВИЧ, ГРИГОРЬЕВ СТАНИСЛАВ ГРИГОРЬЕВИЧ, БОРСКИЙ ОЛЕГ БОРИСОВИЧ, КРИВОЩЕКОВ ЕВГЕНИЙ ПЕТРОВИЧ, ПЕРВОВ ВЛАДИМИР АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: A61B 17/06
Метки: иглодержатель
Опубликовано: 30.03.1991
