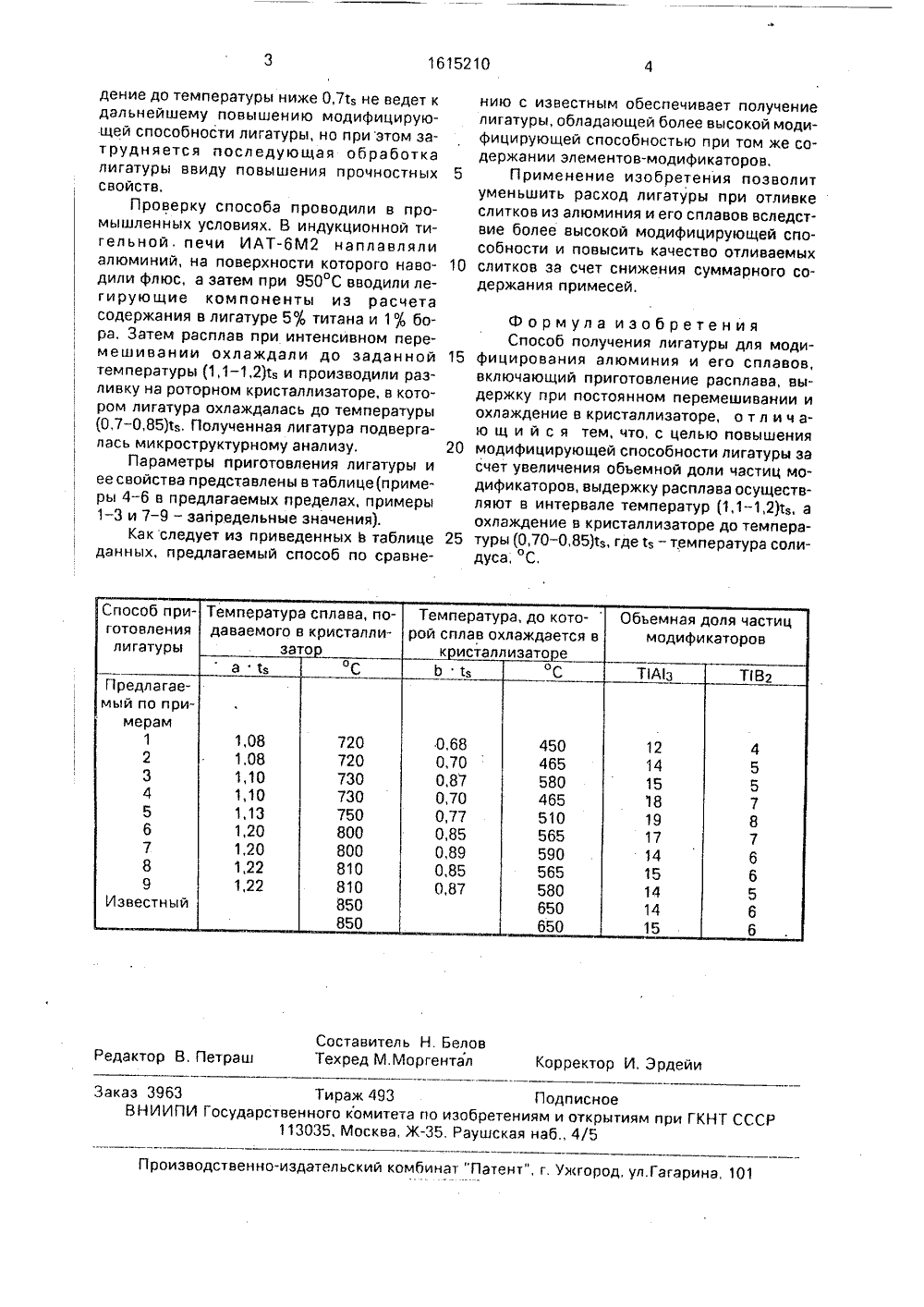

Способ получения лигатуры для модифицирования алюминия и его сплавов

.И.Крав ЛИГАТУРЫ ЛЮМИ НИЯ еталлургииполучениюлюминия ия является еталлургииполучению люминия и зованоп и ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ПИСАНИ ИЗОБ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Братский алюминиевый зав(56) Авторское свидетельство ССМ 1271908, кл. С 22 С 1/02, 1987(54) СПОСОБ ПОЛУЧЕНИЯДЛЯ МОДИФИЦИРОВАНИЯ АИ ЕГО СПЛАВОВ(57) Изобретение относится к мцветных металлов, а именно клигатур для модифицирования аего сплавов, Целью изобретени Изобретение относится к мцветных металлов, конкретно клигатур для модифицирования аего сплавов, и может быть исполь Р производстве отливок.Целью изобретения является повышение модифицирующей способности лигатуры за счет увеличения объемной доли частиц модификаторов,Способ заключается в том, что расплав лигатуры выдерживают при перемешивании в интервале температуры (1,1 - 1,2)т, где Ь - температура солидуса, С, а затем охлаждают в кристаллизаторе до температуры (0,70-0,85)ь.При охлаждении лигатурного расплава до температуры (1,1-1,2)Ь обьемная доля выкристаллизовавшихся частиц модификаторов достигает 900 от равновесной (в известном способе не более 60) за счет создания температурных условий, когда в повышение модифицирующей способности лигатуры за счет увеличения обьемцой доли частиц - модификаторов. Цель достигается выдержкой расплава лигатуры при перемешивании в интервале температур (1,1 - 1,2)Ь, где Ь - температура солидуса, и последующем охлаждении в кристаллизаторе до температуры (0,7 - 0,85)ь, В интервале температур (1,1 - 1,2)ь объемная доля закристаллизовавшихся частиц - модификаторов достигает 90;ь от равновесной, а охлаждение до (0,7-0,85)ь позволяет предотвратить протекание перитектической реакции. Все это обеспечивает повышение объемной доли частиц - .модификаторов в лигатурном сплаве. 1 табл,твердый раствор переходит лишь 100/, элемента-модификатора, а охлаждение расплава в кристаллизаторе до температуры (0,7 - 0,85)ь позволяет предотвратить протекание перитектической реакции, приводящей к снижению доли частиц модификаторов в лигатуре,Охлаждение лигатурного расплава до температуры ниже 1,1 Ь осложняет процесс разливки лигатуры и приводит к снижению модифицирующей способности вследствие выпадения частиц модификаторов на стенках металлотракта. Охлаждение расплава до температуры выше 1,2 т не приводит к достижению поставленной цели, так как при этих температурах еще значительная часть элемента-модификатора находится в жидкой фазе, Охлаждение в кристаллизаторе до температуры выше 0,85 не обеспечивает достижения поставленной цели ввиду протекания перитектической реакции, а охлаж, Эрде каз 3963 Тираж 493 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4/5 Производственн ательский комбинат "Патент", г, Ужгород, ул.Гагарина,дение до температуры ниже 0,7 Ь не ведет к дальнейшему повышению модифицирующей способности лигатуры, но приэтом затрудняется последующая обработка лигатуры ввиду повышения прочностных свойств,Проверку способа проводили в промышленных условиях, В индукционной тигельной, печи ИАТМ 2 наплавляли алюминий, на поверхности которого наводили флюс, а затем при 950 С вводили легирующие компоненты из расчета содержания в лигатуре 5 титана и 1 обора, Затем расплав при интенсивном перемешивании охлаждали до заданной температуры (1,1 - 1,2)Ь и производили разливку на роторном кристаллизаторе, в котором лигатура охлаждалась до температуры (0,7 - 0,85)ь, Полученная лигатура подвергалась микроструктурному анализу,Параметры приготовления лигатуры и ее свойства представлены в таблице(примеры 4-6 в предлагаемых пределах, примеры 1 - 3 и 7 - 9 - запредельные значения).Как следует из приведенных в таблице данных, предлагаемый способ по сравнению с известным обеспечивает получение лигатуры, обладающей более высокой модифицирующей способностью при том же содержании элементов-модификаторов.5 Применение изобретения позволитуменьшить расход лигатуры при отливке слитков из алюминия и его сплавов вследствие более высокой модифицирующей способности и повысить качество отливаемых 10 слитков за счет снижения суммарного содержания примесей. Формула изобретения Способ получения лигатуры для моди фицирования алюминия и его сплавов,включающий приготовление расплава, выдержку при постоянном перемешивании и охлаждение в кристаллизаторе, о т л и ч аю щ и й с я тем, что, с целью повышения 20 модифицирующей способности лигатуры засчет увеличения обьемной доли частиц модификаторов, выдержку расплава осуществляют в интервале температур (1,1-1,2)тз, а охлаждение в кристаллизаторе до темпера туры (0,70-0,85)Ь, где Ь - температура солидуса, С,
