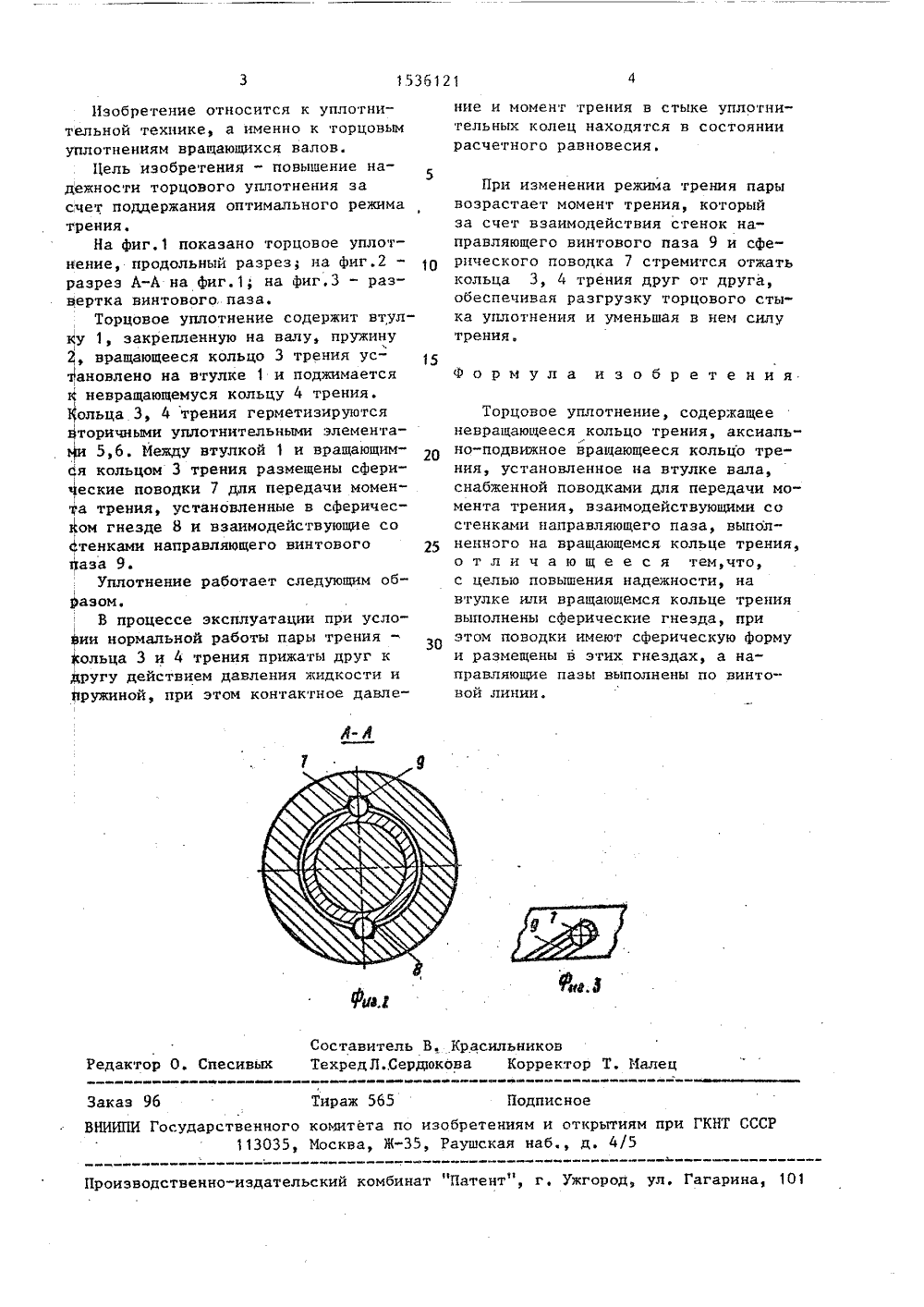

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 15361 80 51)5 Р 16 Л 15 ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТ А ВТОРСНОМУ СВИ ЛЬСТВ 2(53) 44026 О/40-2901.04,8815,01.90. Ъюл. Р,В;В. Гордеев, А,ЗСоколовский, Г.П,Долинный и И.М. С62,762 (088.8)Майер Э. Торцовыашиностроение, 123 тельной технике, а именно к торцовымуплотнениям вращающихся валов. Цельизобретения - повышение надежноститорцового уплотнения за счет поддержания оптимального режима трения. Засчет взаимодействия сферического поводка со стенками направляющего винтового паза при увеличении моментатрения выше расчетного кольца трения3,4 отжимаются друг от друга, Приэтом уменьшается сила трения в торцовом стыке до расчетной величины.3 ил.1536121 Фюг Составитель В. КрасильниковТехредЛ.,Сердюкова Корректор Т, Малец Редакто песивых Тираж 565 Заказ 96ВНИИПИ Государственно11303 Подпис комитета по изобретени Москва, И, Раушская и открытиям при ГКНТ СССРб., д. 4/5 роизводственно-издательский комбинат "Патент", г, Ужгород, ул арин Изобретение относится к уплотнительной гехнике, а именно к торцовым уплотнениям вращающихся валов.Цель изобретения - повышение на 5 дежности торцового уплотнения за счет поддержания оптимального режима трения,На фиг.1 показано торцовое уплотнение, продольный разрез; на фиг.2 - разрез А-А на фиг. 1; на фиг,3 - развертка винтового паза.Торцовое уплотнение содержит втулку 1, закрепленную на валу, пружину 2, вращающееся кольцо 3 трения установлено на втулке 1 и поджимается к невращающемуся кольцу 4 трения. агольца 3, 4 трения герметизируются вторичными уплотнительными элементаьи 5,6, Иежду втулкой 1 и вращающимся кольцом 3 трения размещены сферические поводки 7 для передачи момента трения, установленные в сферическом гнезде 8 и взаимодействующие со стенками направляющего винтового 25 паза 9.Уплотнение работает следующим об 1 азом.В процессе эксплуатации при условии нормальной работы пары тренияольца 3 и 4 трения прижаты друг к другу действием давления жидкости и Пружиной, при этом контактное давление н момент трения в стыке уплотнительных колец находятся в состояниирасчетного равновесия. При изменении режима трения парывозрастает момент трения, которыйза счет взаимодействия стенок направляющего винтового паза 9 и сферического поводка 7 стремится отжатькольца 3, 4 трения друг от друга,обеспечивая разгрузку торцового стыка уплотнения и уменьшая в нем силутрения,Формула изобретения Торцовое уплотнение, содержащееневращающееся кольцо трения, акснально-подвижное вращающееся кольцо трения, установленное на втулке вала,снабженной поводками для передачи момента трения, взаимодействующими состенками направляющего паза, выполненного на вращающемся кольце трения,о т л и ч а ю щ е е с я тем,что,с целью повышения надежности, навтулке или вращающемся кольце трениявыполнены сферические гнезда, приэтом поводки имеют сферическую формуи размещены в этих гнездах, а направляющие пазы выполнены по винтовой линии,
