Способ первичной технологической оценки графитосодержащего сырья

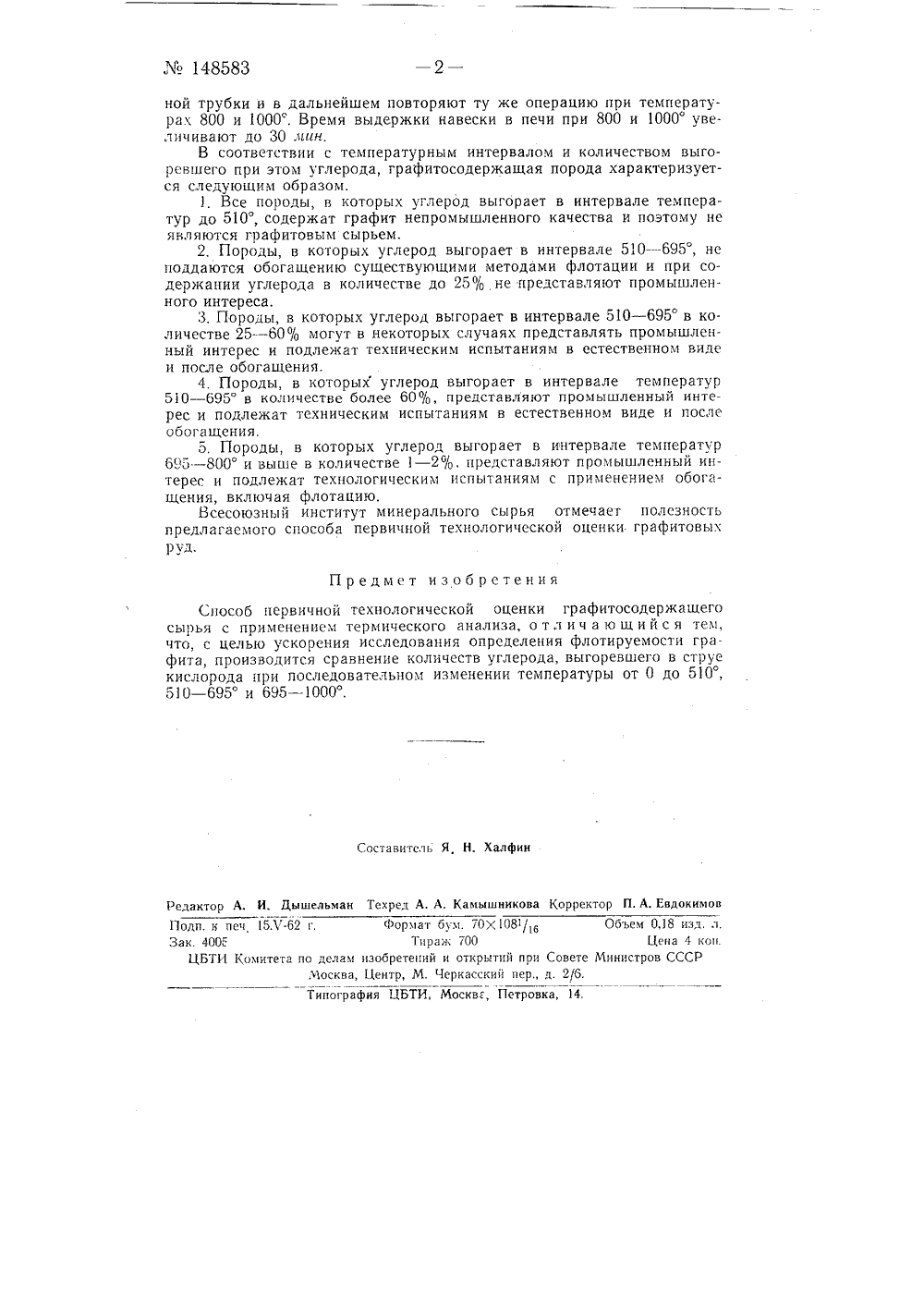

Класс 421, 35 д148583 ссс у:ЯЩИЧК.втГ 11 ТЧ 0 ПИСАНЕ 13 ОБРЕ-ГЕЙК АВТОРСНОМУ СВИДЕТЕЛЬСТВУ Подписная группа173 онскинд ПЕР ГРА ПО ИЧНОЙ ТЕХНОЛОГИЧЕСКОЙ ОЦЕНКИФИТОСОДЕРЖАЩЕГО СЫРЬЯ тено 2 сентября 1960 г. за М 678032/22изобретений и открытий ири Совете Министров СССР омитет ио дела й:Ф 13 за 19 п бликовано в Бюллетене изобретен Известны способы первичной технологической оценки графитосодержащего сырья с применением термического анализа.Описываемый способ отличается от известных тем, что производится сравнение количеств углерода, выгоревшего в струе кислорода при последовательном изменении температуры от 0 до 510, 510 - 695 и 695 - 1000. Такое выполнение ускоряет исследование определения фиотируемости графита.Оценка графитосодержащего сырья производится следующим образом, Из исследуемой технологической пробы выделяют среднюю аналитическую пробу весом от 200 г. Эту пробу измельчают до 90% выхода материала минус 0,074 мм и берут из нее три навески:а) на спектральный анализ, б) на определение зольности и в) на определение выгорания углерода, Первые две навески сдают в лабораторию без дополнительной обработки. Навеску на анализ выгорания углерода предварительно обрабатывают в течение 40 - 60 ман на холоду в 10%-ной соляной кислоте для удаления углерода, связанного в карбонат. Нерастворившийся остаток подсушивают и берут из него навеску от 0,1 до 0,2 г, Навеску сжигают в трубчатой печи с электрическим обогревом в струе кислорода.Сжигание производят последовательно в температурных интервалах: 0 - 510; 510 - 695 и 695 - 1000. Лодочку с испытуемым материалом вначале выдерживают при температуре 200 - 300, в течение 10 мин без подключения 11-образной трубки. Затем подключают 1.1-образную трубку, температуру печи доводят до 510 и выдерживают при этой температуре в течение 20 мнн, После этого определяют привес 1.1-образной трубки с поглотителем двуокиси углерода. Затем подключают 11-образную трубку и доводят температуру в зоне нахождения испьпуемого материала до 695, При температуре 695 навеску с лодочкой выдерживают в течение 20 мин, вновь определяют привес 1.1-об)заз148583 Предмет изобретения Способ первичной технологической оценки графитосодержащего сырья с применением термического анализа, о т л и ч а ю щ и й с я тем, что, с целью ускорения исследования определения флотируемости графита, производится сравнение количеств углерода, выгоревшего в струе кислорода при последовательном изменении температуры от 0 до 510, 510 - 695 и 695 - 1000. Составитель Я Н. Халфин Редактор А. И. Дышельман Техред А, А, Камышникова Корректор П. А, Евдокимов Поди. к печ 15 Х.62 г. Формат бум, 70 Х 108/,а Зак. 4005 Тираж 700 ЦБТИ Комитета по делам изобретений и открытий при Москва, Центр, М. Черкасский пер., Объем 0,18 иад, л.Цена 4 коиСовете Министров СССРд. 2/б. Типография ЦБТИ, Москв,", Петровка, 14. ной трубки и в дальнейшем повторяют ту же операцию при температурах 800 и 1000, Время выдержки навески в печи при 800 и 1000 увеличивают до 30 цин.В соответствии с температурным интервалом и количеством выгоревшего при этом углерода, графитосодержащая порода характеризуется следующим образом.1, Все породы, в которых углерод выгорает в интервале температур до 510, содержат графит непромышленного качества и поэтому не являются графитовым сырьем.2, Породы, в которых углерод выгорает в интервале 510 - 695, не поддаются обогащению существующими методами флотации и при содержании углерода в количестве до 25% не представляют промышленного интереса.3. Породы, в которых углерод выгорает в интервале 510 - 695 в количестве 25 - 60% могут в некоторых случаях представлять промышленный интерес и подлежат техническим испытаниям в естественном виде и после обогащения.4. Породы, в которых углерод выгорает в интервале температур 510 - 695 в количестве более 60%, представляют промышленный интерес и подлежат техническим испытаниям в естественном виде и после обогащения.5. Породы, в которых углерод выгорает в интервале температур 695 - 800 и выше в количестве 1 - 2%, представляют промышленный интерес и подлежат технологическим испытаниям с применением обогащения, включая флотацию.Всесоюзный институт минерального сырья отмечает полезность предлагаемого способа первичной технологической оценки графитовых руд
