Способ определения энергии активации диффузии атомов по дислокациям в твердом теле

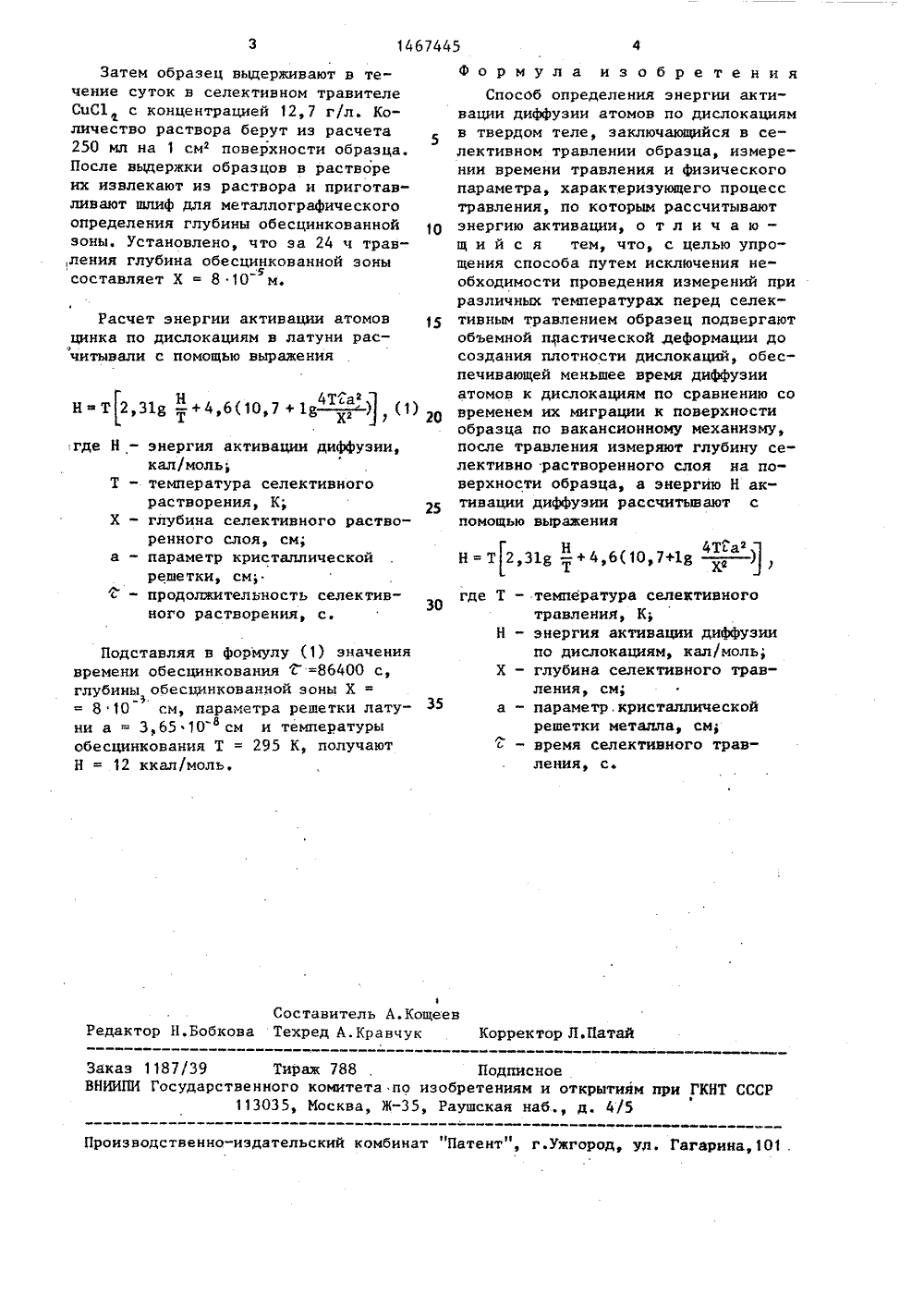

(50 4 С 01 Б 13 ГОСУДАРСТВЕННЬИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ГКНТ СССР ОЛИСАНИЕ ИЭОБРЕТЕНИН А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ физичесметаллурможет быть использованокой химии, металлофизикгии. Целью изобретениярощение способа путем и ляется улючения АКОКАЦИ аметров нтрол менно ию пло что иффузиараметр и телах в фиэич еталлур о ия к способам апределе диффузии атомов в т может быть испольэо химии, металлофизикЦелью изобретени щение способа путем ходимости проведени различных температуП р и м е р. Обр вергают объемной пл мации на 51% путем из объесравнеграцииверхности и скойе н г пронеобпри вляе исключен измерен бходи и достижения нео ислокации можетгде Х - глу створенного слоя Критеотност х лужитьина сеподефоракая зец лат стическ условие Х) лективно р олочения(71) Андроповский авиационный технологический институт(56) Криштал М.А. Пик внутреннего трения, вызванный диффузией в ядре дислокации. Доклады АН СССР, 1974, т. 2 16, У 4, с. 114-111,Ситников А.Д. и др. Закономерности обесцинкования о -латуней при анодной поляризации в хлоридных растворах. Защита металлов, 1978, т. 14, в.3, с. 258-265.(54) СПОСОБ ОПРЕДЕЛЕНИЯ ЭНЕРГИИ ТИВАЦИИ ДИФФУЗИИ АТОМОВ ПО ДИСЛ ЯМ В ТВЕРДОМ ТЕЛЕ.(57) Изобретение относится к контрольно-измерительной технике, а имен но к способам определения пар диффузии атомов в твердых телах, и Изобретение относится к ко-измерительной технике, а необходимости проведения измерений при различных температурах, Образец подвергают пластической деформации, обеспечивающей плотность дислокаций не менее 10 см , селективнамуй травлению в соответствующей среде и металлографически измеряют величину селективно растворенного слоя. Определяют энергию активации диффузии по дислокациям атомов растворен- . ного вещества по формуле Н =Т 2,31 е (Н/т)+4,6 (10, 7 1 д(4 т,а /Х )1, где Т - температура селективногоУ травления, К; Н - энергия активации диффузии по дислокациям, кал/моль; Х - глубина селективного травления, ( см; а - параметр кристаллической решетки металла-растворителя см;, - время селективного травления, с. деформация приводит к создности дислокаций= 1 О собеспечивает меньшее времяатомов цинка к дислокацияммов, к ним прилегающих, понию с продолжительностью миатомов из этих объемов к побразца.1467445 Затем образец выдерживают в течение суток в селективном травителе СиС 1 с концентрацией 12,7 г/л. Количество раствора берут из расчета 250 мл на 1 см 2 поверхности образца. После выдержки образцов в растворе их извлекают иэ раствора и приготавливают шлиф для металлографического определения глубины обесцинкованной зоны. Установлено, что эа 24 ч трав,ления глубина обесцинкованной эоны5составляет Х = 8 10 м. формула изобретенияСпособ определения энергии активации диффузии атомов по дислокациямв твердом теле, заключающийся в селективном травлении образца, измерении времени травления и физическогопараметра, характеризующего процесстравления, по которым рассчитываютэнергию активации, о т л и ч а ю -щ и й с я тем, что, с целью упрощения способа путем исключения необходимости проведения измерений приразличных температурах перед селективным травлением образец подвергаютобъемной пластической .деформации досоздания плотности дислокаций, обеспечивающей меньшее время диффузииатомов к дислокациям по сравнению со 20 временем их миграции к поверхностиобразца по вакансионному механизму,после травления измеряют глубину селективно растворенного слоя на поверхности образца, а энергию Н активации диффузии рассчитывают спомощью выражения Расчет энергии активации атомовцинка по дислокациям в латуни расЭчитывали с помощью выражения Н Т 2,31 я Т + 4,6(10,7 + 1 ц Х, ) р (1) Н 4 Та 1 где Н -энергия активации диффузии,кал/моль;температура селективногорастворения, К;глубина селективного растворенного слоя, см;параметр кристаллическойрешетки, см;продолжительность селективного растворения, с. Н: Т 2,31 д - +4,6(10,7+1 В) Н 4 ТСа 2 1 Т0Н -температура селективноготравления, К;энергия активации диффузиипо дислокациям, кал/моль;глубина селективного травления, см;параметр, кристаллическойрешетки металла, см;время селективного травления, с. Подставляя в формулу (1) значения времени обесцинкования с, =86400 с, глубины обесцинкованной эоны Х = = 8 10 см, параметра решетки латуни а 3,65 10см и температуры обесцинкования Т = 295 К, получают Н = 12 ккал/моль. Х -Составитель А.КощеевРедактор Н.Бобкова Техред А.Кравчук Корректор Л.Патай Заказ 1187/39 Тираж 788 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101
