Демодулятор-модулятор

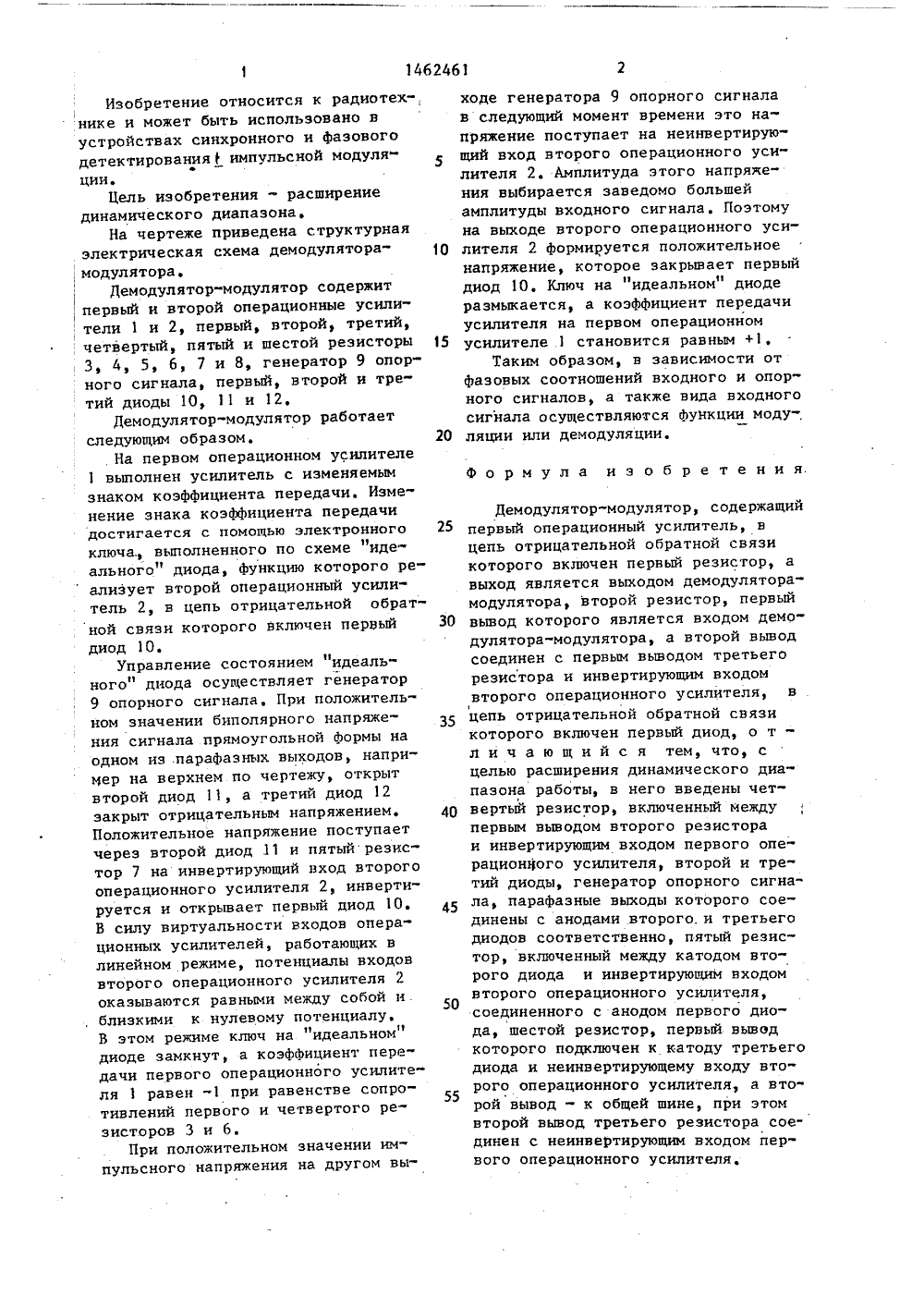

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ви ЬСТВУ о ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБ К АВТОРСКОМУ СВИ(57) Изобретение относится к радиотехнике. Цель изобретения - расширение динамического диапазона работыустройства, Демодулятор-модуляторсодержит операционные усилители(ОУ) 1 и 2, резисторы 3-8, г-р 9опорного сигнала и диоды 10,11 и 624 1 А 1 9 4 Н 03 Р 3/18) Н 03 К 7/О 12, На ОУ 1 выполнен усилитель с изменяемым знаком козф, передачи. Изменение знака козф. передачи достигается с помощью электронного ключа,11 еф выполненного по схеме идеального диода, ф-цию которого реализует ОУ 2, в цепь отрицательной обратной связи которого включен диод 10, Управление состоянием "идеального" диода осуществляется.г-ром 9, В зависимости от фазовых соотношений входного и опорного сигналов, а также от вида входного сигнала устройство осуществляет ф-ции модуляции или демодуляции. Цель достигается введением резисторов 6,7 и 8, дно- Я д в 11 и 12 и г-ра 9, 1 ил,Изобретение относится к радиотех-,нике и может быть использовано вустройствах синхронного и фазовогодетектированияимпульсной модуляции.Цель изобретения - расширениединамического диапазона,На чертеже приведена структурнаяэлектрическая схема демодуляторамодулятора.Демодулятор-модулятор содержитпервый и второй операционные усилители 1 и 2, первый, второй, третий,четвертый, пятый и шестой резисторы3, 4, 5, 6, 7 и 8, генератор 9 опорного сигнала, первый, второй и третий диоды 10, 11 и 12.Демодулятор-модулятор работаетследующим образом,. На первом операционном усилителе1 выполнен усилитель с изменяемымзнаком коэффициента передачи. Изме"нение знака коэффициента передачидостигается с помощью электронногоИключа., выполненного по схеме идеального" диода, функцию которого реализует второй операционный усилитель 2, в цепь отрицательной обратной связи которого включен первыйдиод 10.иУправление состоянием идеального" диода осуществляет генератор9 опорного сигнала, При положительном значении биполярного напряжения сигнала прямоугольной формы наодном из .парафазных выходов, например на верхнем по чертежу, открытвторой диод 11, а третий диод 12закрыт отрицательным напряжением.Положительное напряжение поступаетчерез второй диод 11 и пятый резистор 7 на инвертирующий вход второгооперационного усилителя 2, инвертируется и открывает первый диод 10.В силу виртуальности входов операционных усилителей, работающих влинейном режиме, потенциалы входовГ 1второго операционного усилителя 2оказываются равными между собой иблизкими к нулевому потенциалу,11 11В этом режиме ключ на идеальномдиоде замкнут, а коэффициент передачи первого операционного усилителя 1 равен -1 при равенстве сопротивлений первого и четвертого резисторов 3 и 6При положительном значении импульсного напряжения на другом вы ходе генератора 9 опорного сигналав следующий момент времени это напряжение поступает на неинвертирующий вход второго операционного усилителя 2, Амплитуда этого напряжения выбирается заведомо большейамплитуды входного сигнала, Поэтомуна выходе второго операционного усилителя 2 Формируется положительноенапряжение, которое закрывает первыйдиод 10, Ключ на "идеальном" диодеразмыкается, а коэффициент передачиусилителя на первом операционномусилителе 1 становится равным +1,Таким образом, в зависимости отфазовых соотношений входного и опорного сигналов, а также вида входногосигнала осуществляются функции моду-,ляции или демодуляции,510 5 20 Демодулятор-модулятор, содержащий первый операционный усилитель, в цепь отрицательной обратной связи которого включен первый резистор, а выход является выходом демодулятора- модулятора, второй резистор, первый вывод которого является входом демодулятора-модулятора, а второй вывод соединен с первым вьводом третьего резистора и инвертирующим входом второго операционного усилителя, в . цепь отрицательной обратной связи которого включен первый диод, о тл и ч а ю щ и й с я тем, что, с целью расширения динамического диапазона работы, в него введены четвертый резистор, включенный между первым вьводом второго резистора и инвертирующим входом первого операционного усилителя, второй и третий диоды, генератор опорного сигнала, парафазные выходы которого соединены с анодами .второго,н третьего диодов соответственно, пятый резистор, включенный между катодом второго диода и инвертирующим входом второго операционного усилителя, соединенного с анодом первого диода, шестой резистор, первый вьвод которого подключен к катоду третьего диода и неинвертирующему входу второго операционного усилителя, а вто" рой вывод - к общей шине, при этом второй вывод третьего резистора сое" динен с неинвертирующим входом первого операционного усилителя. 25 30 35 40 45 50 55 Формула из обретения.
